在CNC加工生产中，刀具路径如同零件加工的“规划路线”，其合理性直接关系到加工效率、刀具寿命与零件质量。不合理的刀具路径可能导致空行程耗时久、切削力不稳定、表面精度不达标，进而增加生产成本与返工概率。合理的刀路优化可在不增加设备投入的前提下，将加工效率提升30%以上，同时延长刀具寿命20%-50%。本文从技术维度系统解析刀路优化的核心策略、常见误区与CAM软件实战技巧。
刀路优化的本质，是在保障零件加工精度与表面质量的基础上，尽可能缩短加工时长、降低刀具损耗。这一目标可细化为三个维度：
降低刀具空行程（如快速移动、抬刀与落刀）的占比，避免无效运动消耗时间。据统计，优化前空行程占比可达20-30%，优化后可压缩至5-10%。
控制切削力的波动范围，减少刀具受到的冲击与振动。切削力波动每降低10%，刀具寿命可延长约15%。
确保同一批次零件的切削路径统一，避免因路径偏差导致的零件尺寸差异。标准化的刀路可提升CPK值0.2-0.5。

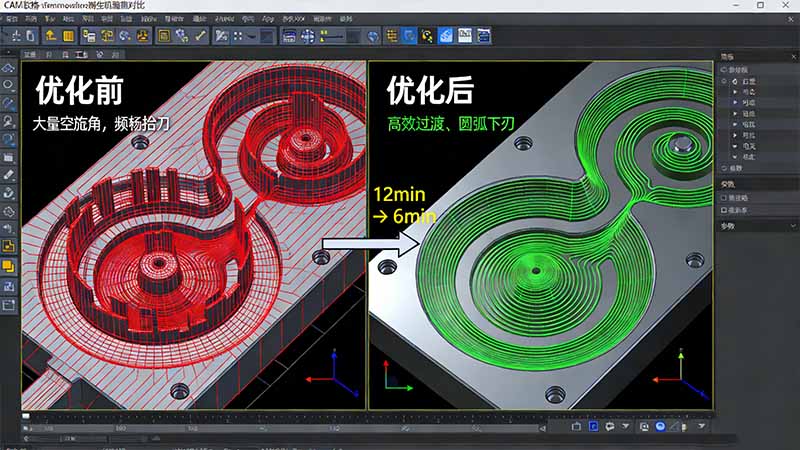

图1：优化后的刀路（右）相比优化前（左）空行程减少50%以上，路径平滑度显著提升
就近加工原则： 按加工区域分布编排顺序，完成同一区域所有特征后再移至相邻区域，避免跨区域长距离空走。对于多孔系零件，将加工时间缩短15-25%。
安全高度适配： 在避免碰撞的前提下，将安全高度从默认20mm降至5-10mm，单次抬刀节省0.1-0.3秒，批量加工累计效益显著。
拐角圆弧过渡： 将尖锐折线改为半径0.5-2mm的圆弧，使刀具切削方向平缓变化，切削力波动降低30%-40%。
圆弧切入切出（Arc-in/Arc-out）： 替代垂直下刀和90°转角，减少机床加减速冲击，进给率保持率提升20%。
动态铣削/自适应铣削： 保持恒定切削负载，径向切深（AE）为刀具直径的5%-10%，轴向切深（AP）可达刀具直径的1-2倍。相比传统粗加工，材料去除率（MRR）可提升50%-100%，粗加工时间缩短50%以上。
摆线铣削： 适用于全槽铣削，刀具沿螺旋线运动，均匀散热，避免切屑堆积，刀具寿命延长30%。
等残留高度加工： 依曲面曲率自动调整步距，确保表面粗糙度一致（Ra≤0.8μm），减少后续抛光工作量30%-50%。
流线加工： 沿曲面向量方向走刀，减少机床振动，提升表面光洁度至Ra0.4μm。
残料地图（Rest Material）： 自动识别前道工序未清除区域，针对性补刀。配合小刀具优先策略，使用φ2mm刀具清理角落，避免φ10mm刀具空跑，减少无效加工时间30%。

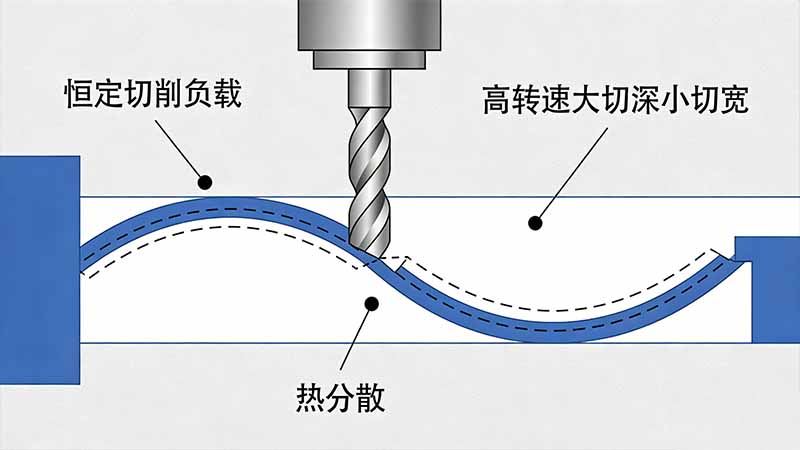

图2：动态铣削通过恒定切削负载和高转速大切深小切宽策略，实现高效散热和材料去除
使用CAM软件的“优化刀路顺序”功能，自动计算最短路径。对于多腔体零件，分析“深度优先” vs “层优先”：加工完一个型腔的所有深度再移动到下一个型腔（深度优先）通常空行程更少。实测显示，深度优先比层优先减少空刀时间20%-35%。
3+2轴定位加工： 一次装夹完成多面加工，减少装夹时间50%以上，同时可使用更短、刚性更好的刀具，切削参数提升20%-30%。
连续五轴联动： 使刀具侧刃进行切削，保持较佳切削角度，增加切屑厚度，效率提升40%。
材料去除率（MRR）优化： MRR = AE × AP × F。在刀具和机床能力范围内较大化MRR，通常精加工时AE/刀具直径比例控制在0.1-0.3。
切屑厚度补偿： 当径向切深较小时，需增加进给率维持合理切屑厚度，避免摩擦导致刀具钝化。切屑厚度计算公式：hm = fz × √(ae/D)。
使用CAM内置仿真或独立软件（如VERICUT）进行碰撞检测和过切检查，提前发现干涉、空行程过长等问题。仿真可将实际试切次数减少60%-80%。
进给速率控制区： 分别控制“加工区域”与“非加工区域”运动速度，减少空切时间，提升效率10%-20%。
连接修圆： 以圆弧修剪方式智能优化刀路连接，降低机床振动可能性，提升加工稳定性。
动态铣削（Dynamic Motion）： 核心粗加工优化策略，通过保持恒定切削厚度实现高速加工，粗加工时间缩短50%以上。
钻孔优化： 面板孔太多时，在钻加工界面通过“指定孔”→“编辑”→“优化”→“最短刀轨”解决移刀太乱问题，避免刀具长距离往返。
等高优化： 针对等高中间区域刀路过密问题，调整“切削层较优化”参数使刀路均匀。
底壁铣： 实现2D槽的一刀流加工，无跳刀，速度可使用切削进给率，效率提升30%。
| 误区 | 问题表现 | 解决方案 |
|---|---|---|
| 空行程过多 | 刀具长距离跳跃，急停急转 | 就近加工顺序；优化安全高度；使用最短路径排序 |
| 进给速度不当 | 太快崩刃，太慢摩擦 | 圆弧过渡代替尖锐拐角；建立切削参数数据库 |
| 分层策略不合理 | 刀具负载过大，被迫降速 | 粗加工大切深大进给；精加工小切深高转速；多腔体用深度优先 |
| 切入方向不当 | 刀痕明显，表面质量差 | 沿轮廓切向切入，非法向切入 |
| 深腔刀具过长 | 振刀、尺寸超差 | 分段加工：短刀杆加工浅层，加长刀杆加工深层，小切深 |
在CNC加工技术体系中，刀路优化是实现高效率、高质量加工的关键手段。从空行程压缩到切削参数科学计算，从高速铣削策略到CAM软件精细设置，刀路优化的每个环节都直接影响生产成本与交付周期。掌握系统的优化方法，将加工效率提升30%以上是完全可行的。
刀路优化是CNC加工中投入产出比较高的技术环节之一。通过空行程压缩、路径平滑化、动态铣削、残料识别等策略，可在不增加设备投入的前提下显著提升加工效率、延长刀具寿命、改善表面质量。CAM软件的精细化设置和科学计算是优化的技术基础，而对常见误区的规避则保证了优化效果的可落地性。持续积累不同材料、不同零件的优化参数库，将形成企业的技术护城河。
—— CNC加工技术研究
