汽车防撞梁（又称保险杠横梁）是车辆被动安全系统的核心部件，在低速碰撞中吸收能量、保护车身结构，在高速碰撞中传递载荷、保障乘员安全。防撞梁总成通常由主梁、吸能盒和安装板三部分组成，其制造精度直接关系到碰撞能量的吸收效率与传递路径的可靠性。CNC加工在防撞梁的关键特征加工中扮演着不可或缺的角色。本文将深入剖析防撞梁的结构特征、材料特性以及核心部件的精密加工技术。

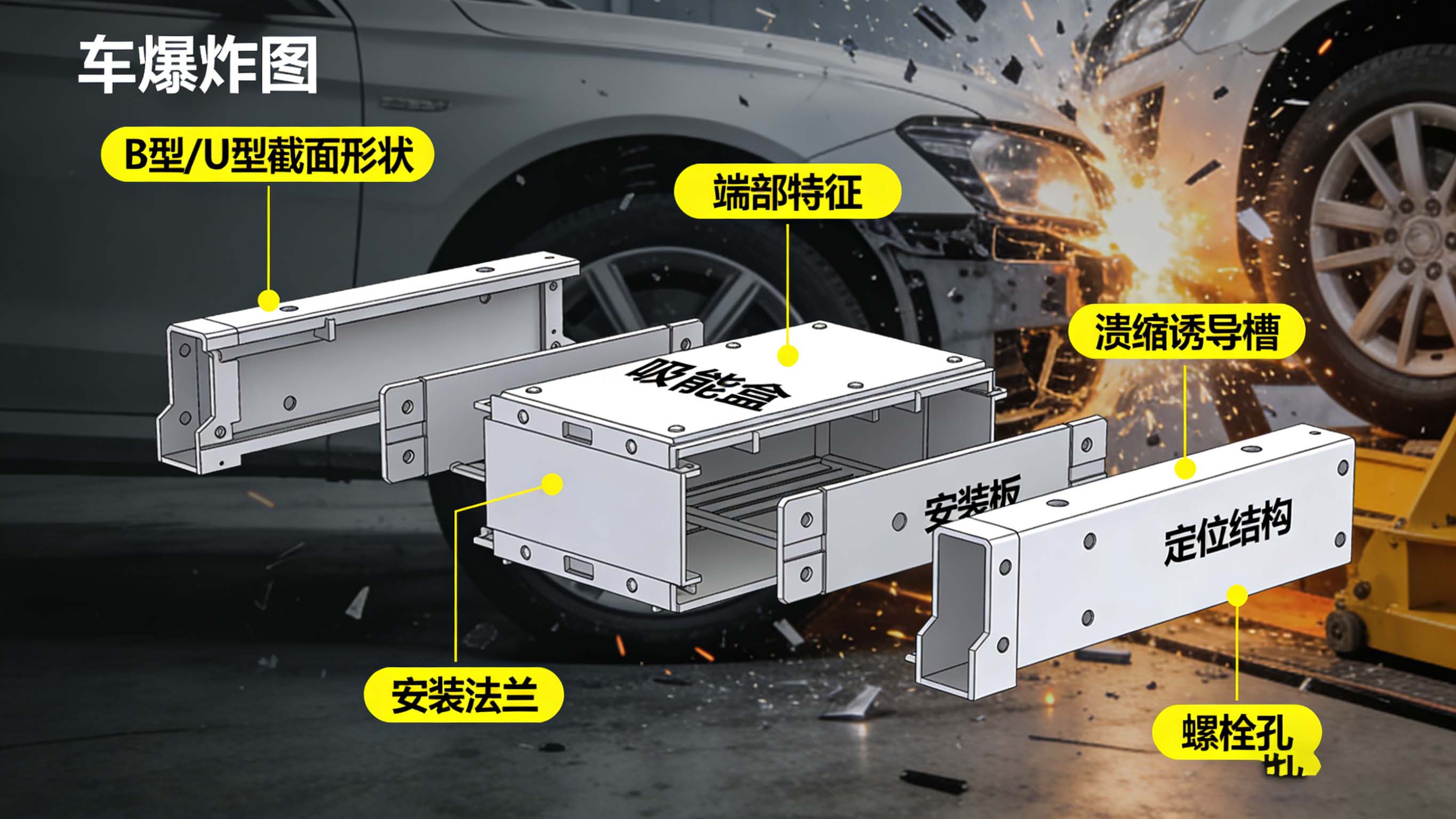

图1：防撞梁总成由主梁、吸能盒、安装板三部分构成，各司其职又协同工作
功能： 承受初始撞击力，将载荷传递至吸能盒。通常设计为B型、U型或封闭截面结构。
加工要求： 端部连接特征（如与吸能盒的焊接坡口、螺栓连接孔）需要CNC加工保证精度；部分车型主梁带有传感器安装座等特征。
功能： 通过自身的压溃变形吸收碰撞能量。通常设计有溃缩诱导槽、加强筋等结构。
加工要求： 两端法兰面的平面度、安装孔位置度、诱导槽的尺寸精度直接影响吸能特性。
功能： 连接吸能盒与车身纵梁，传递载荷。需承受极大的冲击力，通常设计为带有加强筋的板状结构。其螺栓孔、定位结构的加工精度要求严格，是保证总成装配质量的关键。
应用： 广泛应用于主梁、吸能盒，屈服强度可达1000-1500MPa。
加工特性： 硬度高、切削力大、刀具磨损快；热成型后材料强度极高，常规切削困难。
CNC加工要点： 选用CBN或陶瓷刀具；采用中等切削速度、较大进给；需关注切削热对材料性能的影响。
应用： 轻量化设计的主流选择，重量约为钢材的1/3。
加工特性： 导热性好、切削力小，但粘刀倾向明显；薄壁结构易变形。
CNC加工要点： 使用锋利刀具、大前角设计；采用高速切削策略；配合压缩空气或微量润滑排屑。
碳纤维增强塑料（CFRP）等新型材料开始应用于吸能盒等部件，其加工需采用专用刀具，防止分层、撕裂等缺陷。
核心特征： 吸能盒两端需与主梁和安装板连接，法兰面平面度直接影响装配质量和载荷传递。
加工难点： 吸能盒通常为方管或异型管结构，壁厚较薄，铣削法兰面时易产生振动和变形。
关键工艺： 采用卧式加工中心一次装夹完成两端法兰面及安装孔加工；使用内撑式夹具减少变形。在专业的汽车配件加工体系中，此类特征的精加工是保证总成强度的关键环节。
核心特征： 安装板通常有4-6个高精度螺栓孔，位置度要求严格（通常≤0.2mm）。
加工要点： 孔位坐标需与车身纵梁精确匹配；螺纹孔需保证垂直度和有效螺纹深度。
典型工艺： 使用卧式加工中心或五轴加工中心，一次装夹完成钻孔、铰孔、攻丝；采用刚性攻丝保证螺纹质量。
功能： 引导吸能盒在碰撞时按设计方式压溃，避免失稳。
加工要点： 槽深、槽宽、间距尺寸需精确控制；槽底圆角需光滑无应力集中。
工艺选择： 小批量试制阶段多采用CNC铣削；大批量生产则采用冲压或辊压工艺。CNC加工的优势在于可快速调整槽型参数，满足不同碰撞性能测试需求。

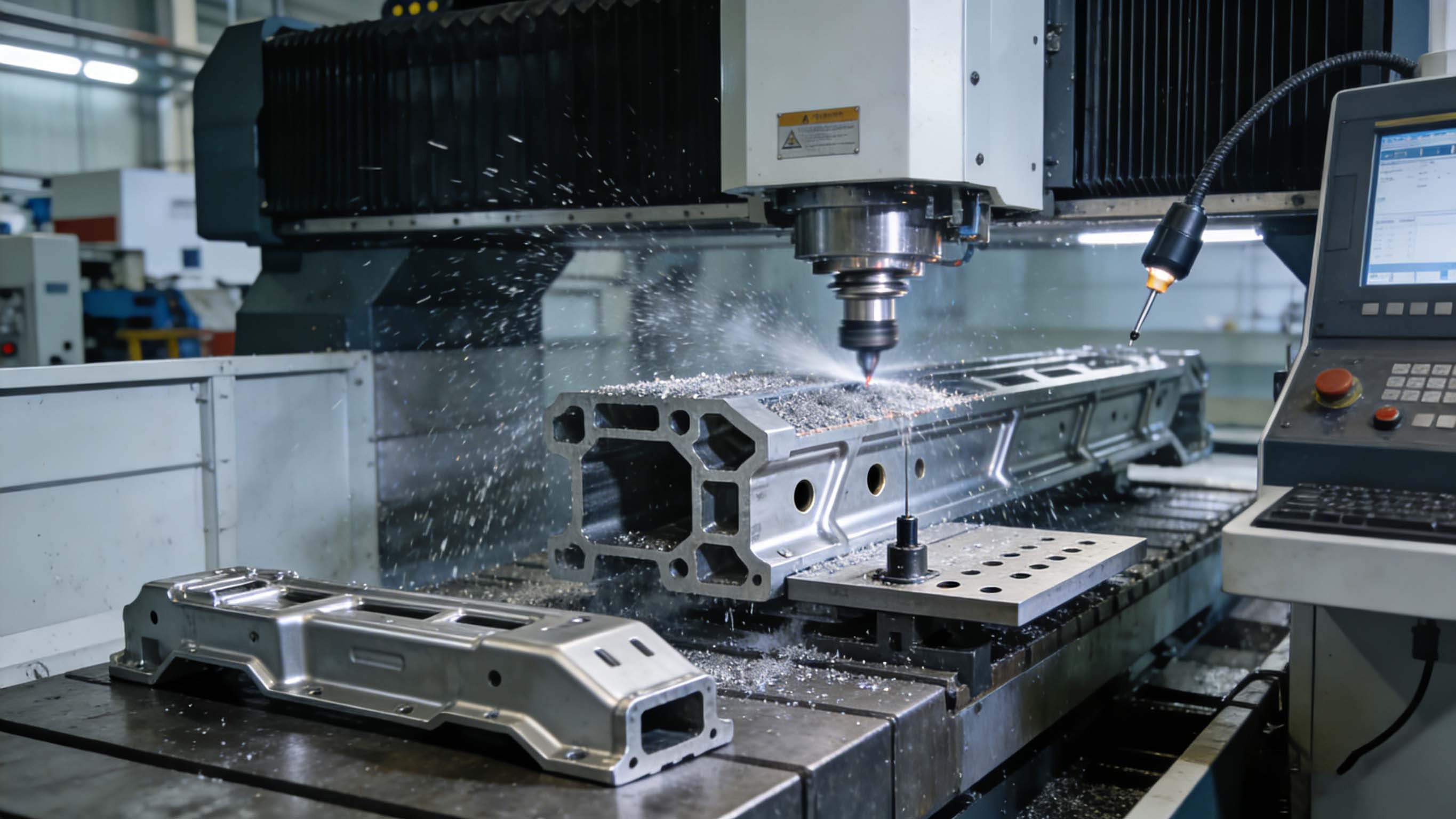

图2：防撞梁的高可靠性制造，依赖于多轴精密加工与严格检测的有机结合
配备卧式加工中心和五轴联动加工中心，可一次装夹完成吸能盒、安装板的多面特征加工，保证空间位置精度。对于主梁端部的复杂连接特征，多轴加工是理想选择。
针对高强度钢和铝合金建立了专用切削参数库：高强度钢采用CBN刀具和中低速切削策略；铝合金采用高速切削和微量润滑技术，平衡效率与质量。
对于吸能盒等薄壁结构，采用内撑式专用夹具和优化的切削路径，有效控制加工变形。精加工前安排去应力处理，保证尺寸稳定性。
配备三坐标测量机对关键尺寸进行全检；使用螺纹量规对安装孔进行扭矩测试；对关键部件进行三坐标扫描与CAD模型比对分析。
安装孔位置度100%检测： 使用三坐标测量机或专用检具对安装板的螺栓孔位置度进行检测，确保与车身纵梁的精确匹配。
法兰面平面度控制： 吸能盒两端法兰面的平面度通常要求≤0.1mm，直接影响焊接质量和载荷传递效果。
螺纹质量验证： 对关键安装螺纹进行螺纹通止规检测和扭矩测试，防止装配时滑丝或锁紧力不足。
材料硬度抽检： 对热处理后的部件进行硬度检测，确保材料力学性能符合设计要求。
需求： 为某新能源车企开发轻量化前防撞梁总成样件，采用6082-T6铝合金，由主梁、吸能盒和安装板组成。要求满足C-NCAP碰撞测试标准，重量较传统钢制方案减轻40%。
挑战： 铝合金吸能盒壁厚仅2.5mm，加工法兰面时易变形；安装板有6个高精度螺栓孔，位置度要求≤0.15mm；需在样件阶段快速迭代优化诱导槽参数。
聚诚解决方案：
可制造性协同优化： 参与客户设计评审，针对吸能盒法兰连接结构提出优化建议，增强局部刚性便于加工。
专用工装与工艺设计： 为吸能盒设计内撑式液压夹具，在加工法兰面时提供均匀支撑，有效控制变形。采用五轴加工中心一次装夹完成两端法兰面和安装孔加工。
参数化诱导槽加工： 开发参数化编程模板，可快速调整诱导槽的数量、深度和间距，支持客户进行多轮碰撞仿真验证与实物测试。
全尺寸数据化检测： 交付时提供三坐标检测报告，对每个安装孔的位置度、法兰面平面度进行数据化呈现，确保与车身纵梁的精确匹配。
结果： 成功交付的样件在后续台车碰撞测试中表现优异，吸能盒按设计方式有序压溃，主梁无断裂，为客户新车型的轻量化安全设计提供了可靠验证。
在汽车安全部件领域，聚诚精密专注于**研发试制、小批量及高性能要求的防撞梁部件加工**。我们的核心价值在于：
安全部件工程化专家： 深刻理解防撞梁在碰撞安全中的作用机理，能将设计意图通过精密加工转化为可靠的实物部件。
多材料加工能力： 从高强度钢到铝合金，积累了针对性的切削工艺经验，能应对不同材料的加工挑战。
快速迭代响应能力： 适应研发阶段频繁的设计变更，支持客户通过实物测试快速验证优化方案。
跨部件协同经验： 在电驱系统部件、电池结构件等高要求部件上的制造经验，为安全件加工带来更严苛的标准。
我们深知防撞梁在车辆被动安全中的关键作用。聚诚精密愿以我们在精密制造领域的系统性能力，成为您在汽车安全部件开发与制造中的可靠伙伴。
汽车防撞梁的CNC加工，是精密制造与被动安全技术深度融合的领域。它要求制造者不仅精通切削工艺，更要深刻理解碰撞能量的传递与吸收机理。从吸能盒的每一个诱导槽，到安装板的每一个连接孔，精度与一致性最终转化为对乘员安全的有效保护。选择一家兼具工艺深度、材料经验与安全意识的制造伙伴，是打造卓越汽车安全系统的重要保障。
