CNC加工孔不圆的直接原因是刀具旋转中心与孔的实际轮廓中心不一致，或刀具在每转中的径向切削深度发生周期性变化。常见表现有椭圆、三瓣孔、梅花孔等。本文从机床几何精度、主轴状态、刀具装夹、切削参数和工艺路径五个维度，系统分析圆度超差的成因，并提供一套可操作的分步排查方案。

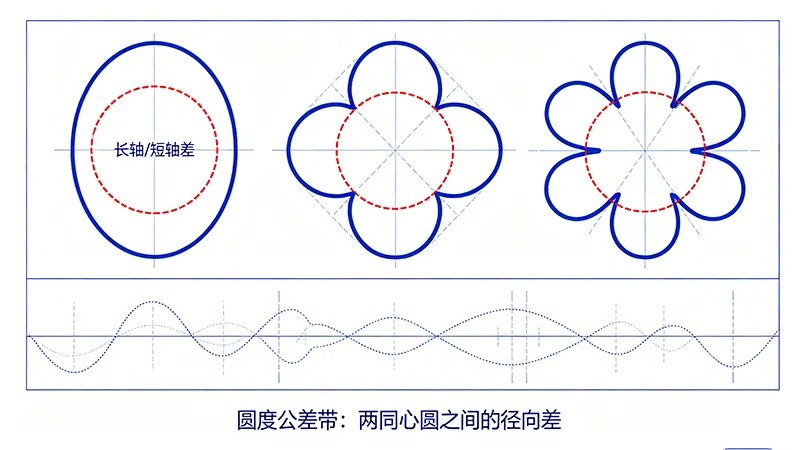

图1：圆度误差的三种典型形态及其对应的加工原因
圆度误差是指被测轮廓与理想圆的径向偏差。常见类型包括：
椭圆（2瓣）：通常由机床主轴轴承间隙或工件夹持变形引起。
三叶形（3瓣）：多与主轴系统的不平衡或刀具偏摆频率相关。
梅花形（4-6瓣）：常见于铰孔或镗孔时，刀具每转受力周期性波动。
测量方法：使用圆度仪或三坐标测量机，在同一截面上采集至少360个点，计算最小二乘圆半径差。对于产线快速判断，可用千分表旋转工件（或主轴）读取跳动量，但需区分径向跳动与圆度——径向跳动包含偏心分量，圆度排除偏心后仅保留形状误差。
在精密加工设备清单中，圆度仪是高精度孔加工质量控制的必备检测仪器。
孔加工不圆中，约30%的案例源于机床本身精度不足，尤其是使用镗削或铣削螺旋插补方式时。
当X、Y轴在圆弧插补中进行方向切换时，若丝杠或导轨存在反向间隙，会造成短暂的“停顿”或“过冲”，使实际轨迹出现平台区，破坏圆的平滑性。在孔壁上表现为两个相对的“小平直段”。
检测方法：使用激光干涉仪测量X、Y轴反向间隙，标准要求≤0.002mm。也可用千分表手动检查：将表座吸附在工作台上，测头顶住主轴侧，沿轴向手动进退，读取间隙值。
X、Y轴不垂直时，圆弧插补会产生椭圆误差。用球杆仪进行圆度测试，可直接测量出垂直度偏差对圆度的影响量。
合格标准：加工中心两轴垂直度≤0.01mm/300mm。
对于长期未保养的机床，还需检查工作台水平、拖板镶条间隙等。机床精度修复后，通常孔圆度可改善0.005-0.01mm。

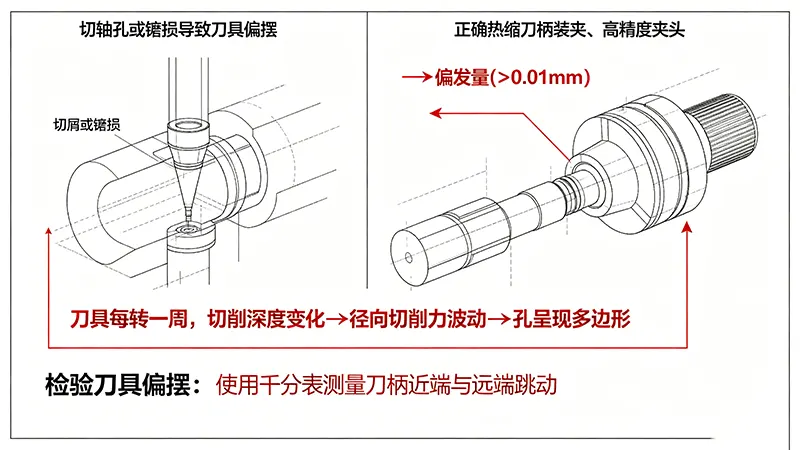

图2：刀具偏摆导致每转切削深度周期性变化，产生多边形孔
主轴锥孔磨损或内部有切屑，会导致刀柄安装后产生径向偏摆。用千分表测量标准检验棒近端和远端跳动，近端允许≤0.003mm，远端（300mm处）≤0.01mm。
弹簧夹头夹持力不足或刀柄内孔有油污，会使刀具在切削中发生微量偏移。推荐使用热缩刀柄或液压刀柄，其跳动精度可达0.003mm以内。
检测方法：将千分表触头垂直抵在铣刀或镗刀刀尖处，缓慢转动主轴，观察跳动量。对于铰刀，允许跳动≤0.005mm；对于精镗刀，要求≤0.002mm。
铰刀或镗刀的刃口磨损不均匀、单刃崩缺，会导致径向切削力不平衡，每转产生1-3次周期性振动，形成多边形孔。应及时更换刀具或修磨。
不合理的转速、进给或切深会引发切削颤振，直接破坏孔的形状。
当主轴转速接近机床—刀具—工件系统的固有频率时，会产生剧烈振动，使孔壁呈现波浪状。可尝试将转速上下浮动20%，观察圆度变化。使用变转速编程可抑制共振。
铰孔或精镗时，每转进给量过大（>0.2mm/r）会产生径向分力不均，使孔成喇叭形或椭圆。每转进给量过小（<0.01mm/r）则刀具在硬化层上摩擦，引起振动。推荐铰削钢件进给0.05-0.15mm/r，铝合金0.1-0.2mm/r。
精镗时，单边切深应≥0.1mm，以避免刀具在硬化层上“挤压”而非切削。但切深过大（>0.5mm）会增加径向力，易引起让刀。
相关切削参数优化方法可参考CNC刀具参数指南。
对于铣削加工孔（螺旋插补或圆弧插补），路径选择直接影响圆度。
圆弧插补（G02/G03）加工孔时，刀具沿圆弧路径走刀，每圈完成一次切深。若机床圆度插补精度不足，可改用螺旋插补（G02/G03配合Z向进给）分层铣削，降低单圈径向力。
铣削内孔时推荐顺铣（G03），切屑厚度由厚变薄，减少刀具让刀。但机床存在反向间隙时，顺铣会引起振动，可暂时改用逆铣试切。
粗镗或粗铣后，预留0.1-0.3mm精加工余量。若余量过大，精加工刀具产生弹性变形；过小则无法修正前工序的偏心和形状误差。
当出现孔不圆问题时，按以下顺序排查，可快速定位原因：
测量圆度形态与数值：用圆度仪获取误差图谱，判断是椭圆、三叶形还是多瓣。
检查刀具装夹跳动：千分表测刀尖跳动，偏摆＞0.01mm则重新装夹或更换刀柄。
执行球杆仪圆度测试：评估机床反向间隙、垂直度、伺服匹配等动态精度。
调整切削参数：改变转速避开共振区，优化进给量，采用顺铣或试切验证。
检查工件夹持变形：薄壁孔类零件，松开夹持后测量圆度有无恢复。真空吸盘或低压夹紧可减少变形。
一次完整的排查周期约为1-2小时，建议记录每一步的圆度数据，形成排查档案。
背景：某航空零件阀体，材料7075铝合金，要求Φ30H7孔圆度≤0.003mm。精镗后实测圆度0.008-0.011mm，呈典型三叶形。
问题：主轴跳动检测0.004mm（合格），刀具跳动0.003mm（合格）。球杆仪测试发现X轴反向间隙0.006mm（超差）。
解决：调整X轴丝杠预紧螺母，将反向间隙补偿至0.002mm。再次镗孔，圆度降至0.004mm，仍超标。检查工件夹持，发现虎钳夹紧力过大导致孔变形。改用真空吸盘，较后一次镗孔圆度0.0025mm，合格。
结果：组合使用反向间隙补偿+低应力装夹，圆度提升70%。此案例说明孔不圆往往是多因素叠加，需逐项排除。
更多高精度孔加工案例可查阅精密功能部件CNC加工相关实践。
钻头刃口不对称或钻尖偏角不正确会导致钻孔呈多角形。但更常见的是工件表面倾斜或钻头与工件不垂直。先检查钻头刃口对称性；若正常，则调整主轴垂直度。
铰刀通常不能修正孔的位置误差，只能提高表面粗糙度和尺寸精度。若铰前孔已有椭圆或锥度，铰后仍会保留。应确保铰前底孔圆度≤0.005mm。
三叶形通常与主轴转动中的3倍频振动有关，可能是皮带轮不平衡、轴承滚道缺陷或刀具的3个刀齿（如三刃立铣刀）。检查主轴驱动部件，并尝试更换偶数齿镗刀。
说明夹持变形是主因。改用低应力装夹方式：填充低熔点合金支撑内壁、增加辅助支撑或采用真空吸盘/胶粘固定。精加工前留0.05mm余量，松开后再轻压进行最终加工。
反向尖峰出现在象限切换点（0°、90°、180°、270°附近），呈尖锐凸起，代表反向间隙；全周均匀的椭圆或三叶形则是垂直度或主轴问题。报告会分别给出圆度值和反向间隙数值。
大修后可能未做完整的精度恢复或动平衡。检查主轴锥孔跳动、拉刀力、轴承预紧力是否达到出厂标准。另外，新轴承的磨合期也会影响精度，建议进行48小时空载跑合后再次测试。
CNC加工孔不圆是一个多因素耦合的精度问题。排查时应遵循“先易后难、先外后内”的原则：优先测量圆度形态，判断属于何种类型；其次检查刀具装夹跳动和主轴状态；随后评估机床反向间隙与轴垂直度；再调整切削参数和装夹方式。多数圆度超差案例可通过改善刀具跳动、补偿反向间隙、优化进给率或更换装夹方案得以解决。若以上均无效，则需深入检查主轴轴承或伺服电机特性。建议企业建立标准化的孔加工精度档案，定期进行球杆仪测试和圆度仪抽检，将问题消灭在批量生产之前。
在CNC加工精度管控体系中，孔圆度是衡量工艺稳定性的关键指标之一，持续监控与快速响应是维持质量竞争力的基础。
