机器人关节的核心部件——谐波减速器柔轮、交叉滚子轴承、RV减速器摆线轮——在循环载荷下工作，其表面质量直接影响疲劳寿命和传动精度。研究表明，表面粗糙度从Ra0.1μm恶化到Ra0.4μm，疲劳寿命可降低50%以上；而深度仅5μm的划痕或磨削烧伤，可能使局部应力集中系数达到3-5倍，成为早期疲劳裂纹的起源。本文从微米级瑕疵的失效机理出发，系统解析表面质量对机器人关节寿命的影响及工艺控制策略。

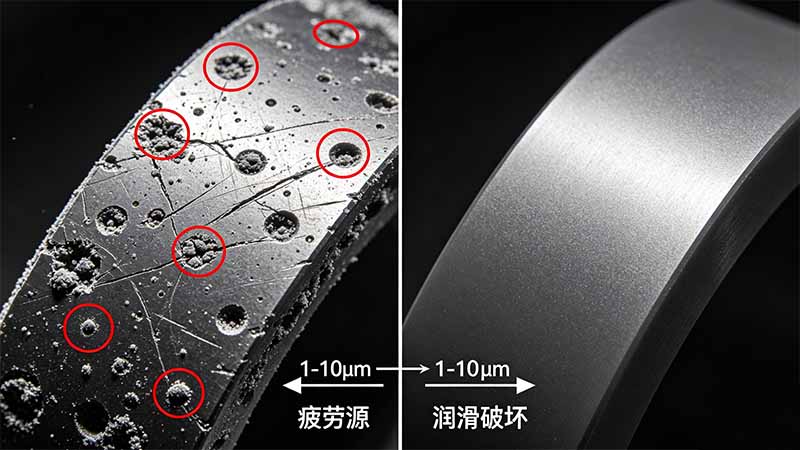

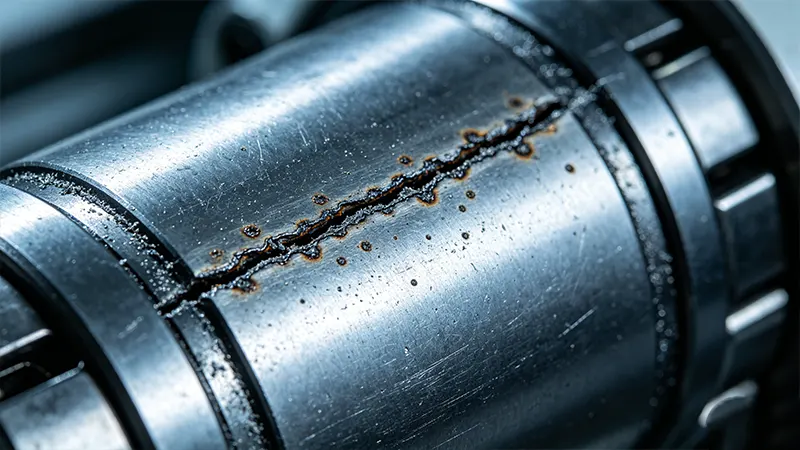

图1：常见的微米级表面缺陷及其对疲劳寿命的潜在威胁
磨削过程中冷却不足或进给过大，导致表面局部温度超过相变温度，产生回火层或二次淬火层。烧伤深度通常5-30μm，表面出现黄褐色或黑色斑痕。烧伤区域硬度异常（过高或过低），并伴随拉应力，极易成为疲劳裂纹源。
磨削应力过大或砂轮钝化导致表面产生微细裂纹，宽度1-5μm，深度5-20μm，呈网状或单条分布。微裂纹在交变载荷下会迅速扩展，使疲劳寿命下降70%以上。
由磨粒脱落或硬质颗粒划伤产生，深度2-10μm。划痕底部应力集中系数高，且破坏润滑油膜，导致局部磨损加速。
磨削或切削加工后，表面常残留拉应力（+100~+300MPa）。拉应力会降低材料的抗疲劳能力，促进裂纹萌生与扩展。
根据弹性力学，表面微缺陷处的理论应力集中系数Kt = 1 + 2√(h/ρ)，其中h为缺陷深度，ρ为缺陷底部曲率半径。深度5μm、底部半径0.5μm的划痕，Kt可达5-7。这意味着名义应力100MPa时，缺陷底部实际应力高达500-700MPa，远超材料疲劳极限。
首阶段（5-10%寿命）：微缺陷处形成微裂纹，沿较大剪切应力方向扩展；第二阶段（70-80%寿命）：裂纹稳定扩展，形成疲劳辉纹；第三阶段（10-15%寿命）：裂纹失稳扩展，瞬间断裂。微米级缺陷的存在可使首阶段缩短50%以上。
在弹流润滑条件下，表面粗糙度Ra值超过润滑油膜厚度（通常0.1-0.5μm）时，微凸体会刺破油膜，导致金属直接接触，产生微动磨损和胶合，加速疲劳。
机器人关节中广泛使用的交叉滚子轴承、角接触球轴承，其滚道表面质量直接决定使用寿命。
根据ISO 281标准，轴承寿命修正系数a_ISO与润滑条件和表面粗糙度相关。当滚道Ra从0.1μm增至0.4μm时，在相同载荷下，额定寿命L10可下降40-60%。实验数据表明：Ra0.05μm的轴承寿命是Ra0.2μm的2.5倍。
滚道表面局部磨削烧伤会导致硬度下降（从HRC60降至HRC50以下），且产生数百兆帕的残余拉应力。在滚动接触疲劳下，烧伤区优先产生剥落，导致轴承早期失效。某型机器人关节轴承因磨削烧伤，实际寿命仅设计寿命的15%。
柔轮是谐波减速器中最薄、受载最复杂的零件，壁厚仅0.2-0.8mm，其表面质量对寿命极为敏感。
柔轮齿根处应力集中明显，若存在深度5μm以上的划痕或磨削纹路，疲劳裂纹萌生寿命可缩短80%。日本Harmonic Drive的研究表明，齿面Ra从0.2μm降至0.05μm，柔轮疲劳寿命从5000小时提升至12000小时。
柔轮杯体在交变弯曲应力下工作，表面任何微裂纹都会快速扩展。采用强力磨削时若砂轮修整不当，产生的微裂纹可导致柔轮在200万次循环内断裂，而精密磨削后无裂纹的柔轮可承受1亿次以上循环。
控制磨削烧伤和微裂纹的关键：砂轮线速度≤45m/s，工件转速≤200rpm，磨削深度≤0.005mm/次，充分冷却（压力≥30bar，流量≥50L/min）。选用软级或中级硬度的陶瓷结合剂CBN砂轮，自锐性好。
在精密磨削后增加超精研磨工序，使用油石或薄膜砂带，压力0.1-0.3MPa，可消除磨削纹路和微裂纹，将表面粗糙度从Ra0.1-0.2μm降至Ra0.02-0.05μm，同时引入表面压应力（-200~-400MPa）。
切削液中的硬质颗粒（>1μm）会划伤已加工表面。需配备精密过滤系统（过滤精度≤5μm），定期检测切削液中的颗粒含量。

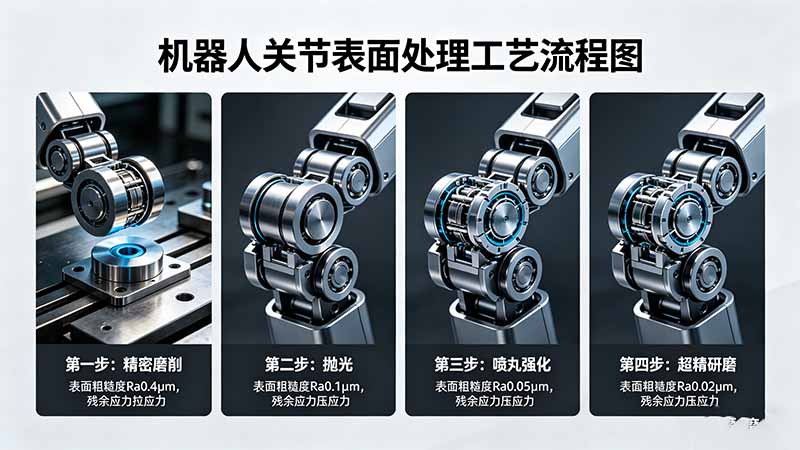

图2：从精密磨削到超精研磨的表面强化工艺路线及表面状态变化
使用直径0.1-0.3mm的陶瓷丸或玻璃丸，喷射速度50-80m/s，覆盖率100%-200%。可在表面引入-300~-500MPa的残余压应力，闭合微裂纹，提高疲劳寿命2-5倍。适用于轴承滚道、齿轮齿面。
采用金刚石滚压头，压力200-500N，多次滚压。可降低表面粗糙度至Ra0.02-0.05μm，同时引入压应力，消除微裂纹。适用于柔轮外圆、轴颈等回转表面。
对于复杂形状零件（如柔轮内齿），可采用化学或电解抛光，去除表面微小凸起和尖峰，改善表面完整性。电解抛光可使疲劳极限提高20-30%。
| 缺陷类型 | 检测方法 | 检测精度 | 适用场景 |
|---|---|---|---|
| 微裂纹 | 渗透探伤（荧光）、涡流探伤 | 裂纹宽度≥1μm | 批量抽检 |
| 磨削烧伤 | 巴克豪森噪声法、酸蚀法 | 烧伤深度≥5μm | 在线快速检测 |
| 划痕/粗糙度 | 白光干涉仪、轮廓仪 | 垂直分辨率0.1nm | 实验室抽检 |
| 残余应力 | X射线衍射法 | 应力±10MPa | 工艺验证 |
两组交叉滚子轴承，A组滚道Ra0.08μm、无磨削烧伤；B组滚道Ra0.35μm、局部烧伤。在相同载荷下进行疲劳测试：A组额定寿命L10=8000小时，B组L10=2200小时，寿命下降72%。失效分析表明，B组裂纹均起源于烧伤区的微裂纹。
同一批次柔轮，A组仅精密磨削（Ra0.12μm）；B组增加超精研磨+喷丸（Ra0.04μm，压应力-450MPa）。疲劳测试：A组平均寿命5200小时，B组平均寿命15800小时，提升3倍。且B组失效形式从脆性断裂转为磨损失效，更可预测。
解答：机器人关节承受高频交变载荷（每分钟数千次），微米级缺陷处的应力集中系数可达5-10倍，使局部应力远超材料疲劳极限，导致早期裂纹萌生。同时，缺陷破坏润滑膜，引发微动磨损。两者叠加使寿命呈指数级下降。
解答：肉眼观察，烧伤区呈黄褐色、蓝色或黑色斑痕。可用巴克豪森噪声仪无损检测，烧伤区磁噪声值异常。酸蚀法（硝酸酒精溶液）可更清晰显示烧伤区域，但为破坏性检测，适用于抽检。
解答：对于滚动接触疲劳，Ra0.05μm的轴承寿命通常是Ra0.2μm的2-3倍。具体倍数取决于载荷、润滑条件和材料。在混合润滑或边界润滑条件下，差距更大。
解答：传统喷丸会使Ra从0.1μm增至0.4-0.6μm。但采用细丸（≤0.1mm）、低压力、短时间的“温和喷丸”，可在引入压应力的同时保持Ra≤0.2μm。后续可增加超精研磨恢复光洁度。
解答：清洗后应在洁净环境中包装（Class 1000级以上），使用无尘纸或泡沫托盘隔离。搬运过程中佩戴无粉手套，避免接触金属。装配前使用高倍显微镜抽检关键表面。
微米级表面瑕疵对机器人关节寿命的影响不容忽视。磨削烧伤、微裂纹、划痕和残余拉应力均可成为早期疲劳源，使轴承和减速器寿命降低50%-80%。通过精密磨削参数优化、超精研磨、喷丸强化等工艺，可将表面粗糙度控制在Ra0.05μm以下，引入表面压应力，显著提升疲劳寿命。建议建立“加工-检测-强化-再检测”的闭环质量控制体系，将表面完整性纳入机器人关节核心零部件的验收标准。在CNC加工领域，表面质量与尺寸精度同等重要，是高端机器人关节制造的核心竞争力。
