谐波减速器（Harmonic Drive）是工业机器人、人形机器人、航天设备等高端装备的核心传动部件。它以体积小、重量轻、传动比大、精度高、零背隙等优势，成为机器人关节的理想选择。然而，谐波减速器的制造难度极高——其核心零件刚轮、柔轮、波发生器的加工精度直接影响减速器的寿命、效率和运动平稳性。本文将深度解析谐波减速器三大核心零件的精密加工工艺与技术难点。

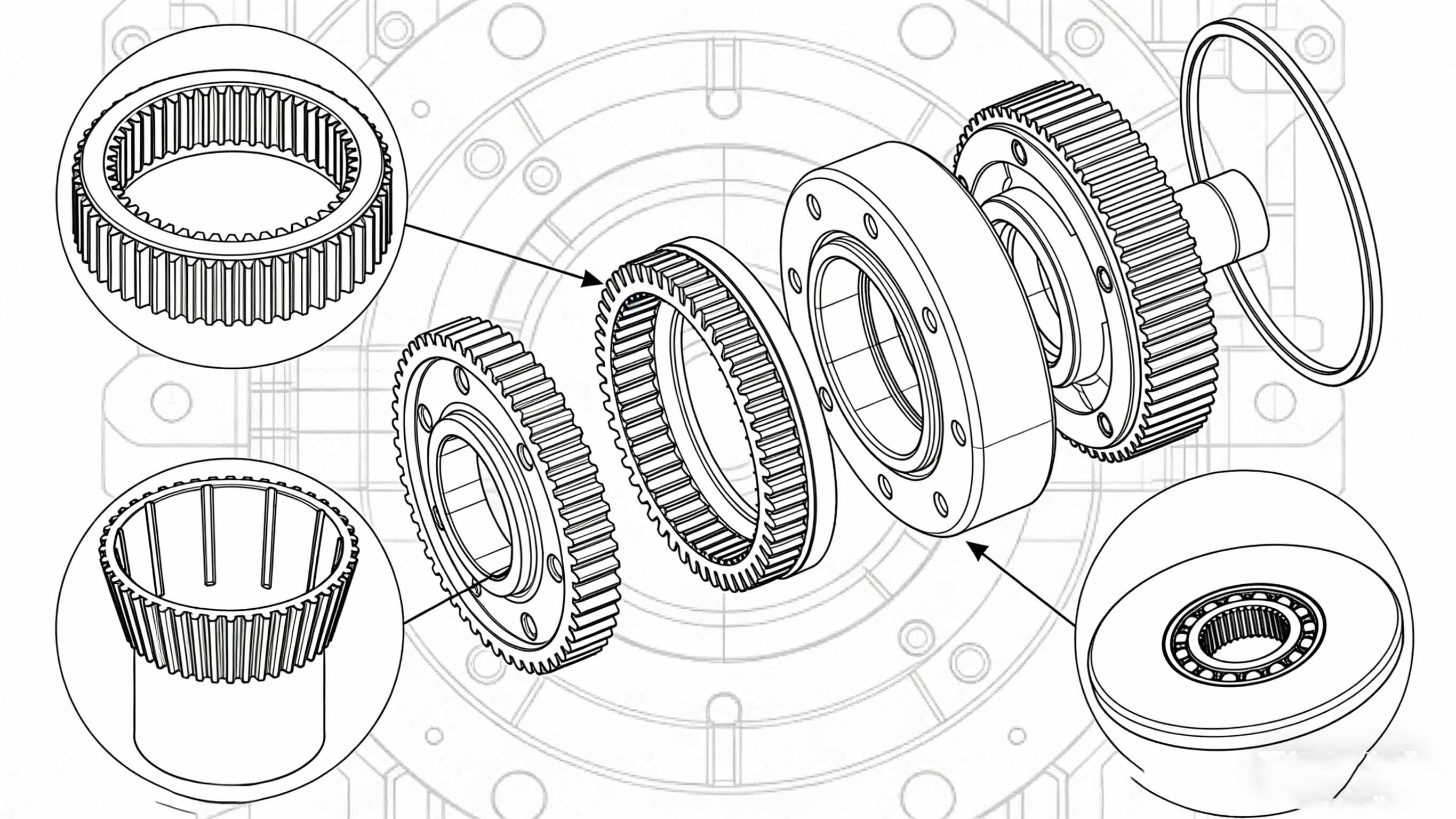

图1：谐波减速器由刚轮、柔轮、波发生器三大核心零件组成，依靠柔轮弹性变形实现传动
谐波减速器的工作原理基于柔轮的弹性变形：波发生器装入柔轮内孔，使柔轮产生椭圆变形，其长轴处的外齿与刚轮内齿啮合，短轴处脱开。随着波发生器旋转，啮合区域也发生移动，从而实现减速传动。
齿形精度： 刚轮和柔轮的齿形直接影响啮合质量，要求达到JIS 2级或更高（相当于ISO 3-4级）。
柔轮薄壁均匀性： 柔轮杯体壁厚通常仅0.2-0.8mm，壁厚公差需控制在±0.01mm以内，以保证变形一致性。
波发生器轮廓精度： 椭圆凸轮轮廓度要求≤0.005mm，否则会导致啮合干涉或背隙增大。
装配精度： 三大零件的同轴度、垂直度直接影响减速器效率和寿命。
刚轮是一个带有内齿圈的刚性圆环，通常采用合金钢（如40Cr、42CrMo）制造，经过渗碳淬火获得高硬度和耐磨性。
插齿： 传统的内齿加工方法，适合中等精度要求。但对于谐波减速器的高精度需求，插齿后的齿形需进行后续精加工。
拉齿： 效率高，精度稳定，适合大批量生产，但拉刀制造成本高，且难以加工带退刀槽的结构。
磨齿： 高精度内齿磨削是高端谐波减速器的标配工艺。采用CBN砂轮，在数控内齿磨床上进行成型磨削，可达到JIS 0-1级齿形精度。磨齿可有效修正热处理变形，是保证最终精度的关键工序。
刚轮渗碳淬火后会产生变形，需预留合理的磨削余量（通常单边0.1-0.2mm）。热处理前需进行去应力退火，并优化装炉方式，控制变形规律。
刚轮的端面、内孔、止口等基准面，需在热处理前进行半精加工，热处理后进行精加工，保证与内齿的同轴度。通常采用高精度数控车床或磨床完成。
柔轮是谐波减速器中加工难度较高的零件。它是一个薄壁杯形结构，底部为法兰或封闭结构，开口端外圆加工有精密外齿。工作时，柔轮需要反复弹性变形，因此对材料、热处理和加工精度要求极高。
柔轮常用材料为40CrNiMoA、30CrMnSiNi2A等高强度合金钢，或特殊配方的马氏体时效钢，需具备高强度、高韧性和良好的疲劳性能。
粗加工： 采用锻造毛坯，在数控车床上粗加工内外轮廓，预留较大余量。
热处理： 进行调质处理，获得良好的综合力学性能。对于超高精度要求，还需进行深冷处理和时效处理，稳定组织。
半精加工： 车削内外圆，控制壁厚公差。此时需采用专用夹具支撑薄壁，防止装夹变形。
精加工： 采用高精度数控车床，一次装夹完成内外圆精车，保证壁厚均匀性。对于壁厚≤0.5mm的柔轮，加工时需采用真空吸盘或低应力夹具。
滚齿： 柔轮外齿通常采用精密滚齿机加工，刀具需专门设计以适应柔轮的齿形参数。
剃齿/珩齿： 为提高齿面质量和精度，滚齿后可进行剃齿或珩齿。
磨齿： 对较高精度要求的柔轮，可采用蜗杆砂轮磨齿机进行磨削，但磨削薄壁件需特别注意控制磨削热和装夹变形。
为补偿负载下的弹性变形，柔轮齿常设计有特殊的修形曲线（齿向修形、齿廓修形）。这需要在加工时通过数控系统精确实现。
波发生器由椭圆凸轮和套在其外圈的柔性轴承组成。其作用是使柔轮产生可控的椭圆变形。
轮廓精度： 凸轮的椭圆轮廓度要求≤0.005mm，表面粗糙度Ra≤0.2μm。通常采用高精度数控外圆磨床，通过成型砂轮或CNC插补磨削实现。
材料与热处理： 凸轮材料常用轴承钢（如GCr15）或合金钢，需进行渗碳淬火或整体淬火，获得高硬度和耐磨性。
动平衡： 高速运行时，凸轮的不平衡会产生振动，因此需进行动平衡校正。
柔性轴承是一种特殊设计的薄壁轴承，其内外圈在装配后会发生椭圆变形。其加工难点在于：
薄壁套圈加工： 内外圈壁厚极薄，加工时需控制装夹变形。
滚道精度： 滚道圆度、粗糙度要求极高，需采用精密轴承磨床加工。
游隙控制： 需严格控制径向游隙，以保证装配后既不过紧也不过松。
凸轮与轴承装配后，需检测椭圆轮廓和径向跳动，确保与柔轮的配合精度。
常用牌号： 40Cr、42CrMo、20CrMnTi。
热处理： 渗碳淬火，表面硬度HRC58-62，心部硬度HRC30-40。
常用牌号： 40CrNiMoA、30CrMnSiNi2A、马氏体时效钢。
热处理： 调质+表面氮化或渗碳，需兼顾强度和韧性。
凸轮： GCr15、20CrMnTi（渗碳）。
轴承： GCr15（整体淬火）。

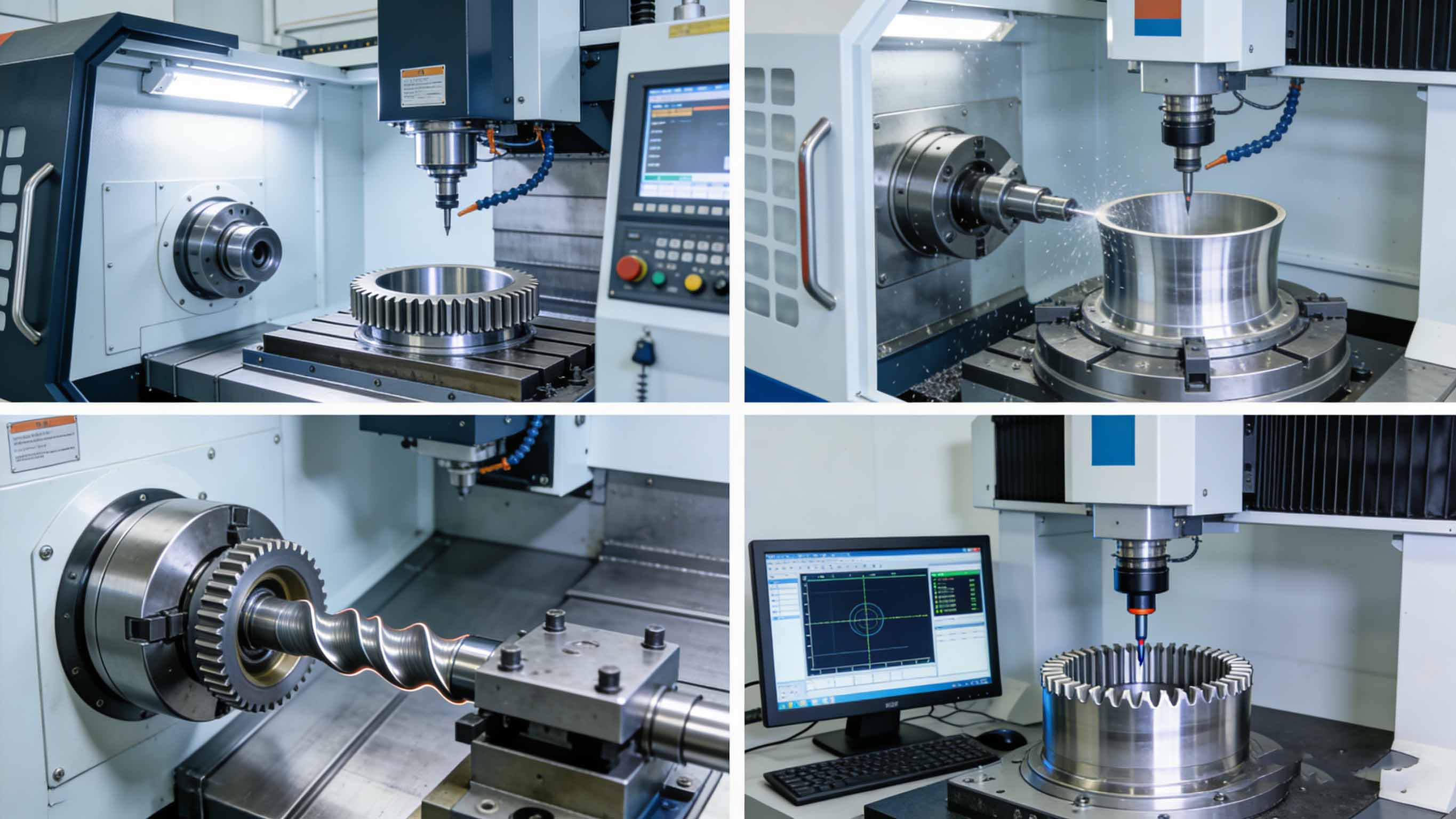

图2：谐波减速器的高精度制造，依赖于内齿磨床、五轴加工中心与精密检测设备的协同
配备高精度数控内齿磨床和外齿磨床，可实现JIS 0-1级齿形精度。采用CBN砂轮和在线修整技术，保证批量加工的齿形一致性。对于柔轮的特殊修形齿，可通过数控系统精确实现。
针对柔轮的薄壁杯形结构，建立了从“专用低应力夹具设计→切削参数优化→去应力时效处理→在机测量补偿”的完整变形控制体系。精加工时采用小切深、高转速策略，配合微量润滑冷却。
采用高精度数控外圆磨床，通过CNC插补实现椭圆凸轮的成型磨削。结合在线测量技术，实时补偿砂轮磨损和热变形，保证轮廓度≤0.005mm。
配备齿轮测量中心，可对刚轮和柔轮的齿形、齿向、周节、径向跳动进行全面分析。使用三坐标测量机检测柔轮壁厚、凸轮轮廓等关键尺寸。通过SPC统计过程控制，监控批量生产的稳定性。
需求： 某机器人公司为新一代人形机器人开发专用谐波减速器，需要试制一批高精度柔轮。规格要求：杯体外径50mm，壁厚0.5mm，齿数100，齿形精度JIS 2级，材料40CrNiMoA，需满足2万小时疲劳寿命。
挑战： 薄壁杯形结构刚性极差，车削和滚齿时极易变形；齿形修形曲线复杂，对编程和刀具要求高；热处理后变形规律不明，需反复调试预留余量。
聚诚解决方案：
工艺仿真与工装设计： 加工前进行切削仿真，设计专用内撑式夹具和真空吸盘，在车削和滚齿时提供均匀支撑。
分阶段加工与应力控制： 采用“粗加工-去应力时效-半精加工-精加工”流程。粗加工后安排4小时去应力处理，精加工时采用小切深、高转速策略。
精密滚齿与修形： 使用高精度数控滚齿机，配合专用修形滚刀，一次完成齿形和齿向修形加工。滚齿后进行齿形测量，根据结果微调滚刀参数。
热处理变形补偿： 通过多轮试切，掌握热处理变形规律，在精加工预留余量中进行反向补偿。
全尺寸检测验证： 使用齿轮测量中心和三坐标对齿形、壁厚进行全面检测，并提供详细检测报告。
结果： 成功交付首批合格柔轮样件，齿形精度达到JIS 1级，壁厚公差控制在±0.008mm以内，装配后的减速器背隙≤1弧分，顺利通过客户疲劳寿命测试，进入小批量试产阶段。
这一案例充分体现了专业CNC加工能力如何支撑机器人核心传动部件的精密制造。
在机器人关节传动领域，聚诚精密专注于**谐波减速器核心零件的研发试制、小批量及规模化制造**。我们的核心价值在于：
精密齿轮加工专长： 拥有高精度内齿磨床、外齿磨床和滚齿机，可满足JIS 0-2级齿形精度要求，掌握齿形修形加工技术。
薄壁件变形控制体系： 针对柔轮的薄壁特征，建立了从工装设计、切削参数到应力管理的完整解决方案。
热处理与硬加工协同： 深刻理解热处理变形规律，通过工艺优化和余量补偿，保证最终精度。
从样件到批量的全周期服务： 既可快速响应研发阶段的迭代需求，也可通过工艺固化实现中小批量稳定生产。
我们深知，谐波减速器的每一微米精度，都关乎着机器人关节的响应速度与运行寿命。聚诚精密愿以我们在精密传动部件领域的专业积累，成为您机器人产业化道路上的可靠伙伴。
谐波减速器的精密加工，是机械制造领域精度追求的良好体现。从刚轮内齿的微米级齿形，到柔轮薄壁的均匀性控制，再到波发生器凸轮的椭圆轮廓，每一个核心零件的加工质量，都直接决定了减速器的传动效率、寿命与运动平稳性。随着人形机器人产业化的加速，对谐波减速器的需求正从“能做”向“大批量、高一致性、低成本”演进——而这背后，是精密制造工艺的持续进化与工程化能力的深度积累。选择一家兼具技术深度与规模化制造经验的合作伙伴，是在这场机器人产业变革中赢得先机的关键。
