作者： 本站编辑 发布时间： 03-03-2026 来源： 本站
在CNC加工领域，我们常听到“CNC铝”这个说法。但严格来说，并不存在一种叫做“CNC铝”的独立材料——它其实是指“适合CNC加工的铝合金”。而“普通铝”通常指工业纯铝。两者虽同属铝材家族，但性能、加工方式和应用场景却有天壤之别。选错材料，轻则加工困难、表面粗糙，重则零件在使用中变形甚至失效。本文将深度解析“CNC铝”与“普通铝”的本质差异，帮您在选材时做出明智决策。
图1：看似相似的铝材，因合金成分不同，性能和加工表现天差地别
实际上，行业内并没有“CNC铝”这个标准材料名称。它是一个俗称，泛指那些适合通过CNC机床进行切削加工的铝合金材料，如6061、7075、5052等。这些材料因其优异的机械性能和加工特性，成为CNC加工的必选。
纯铝（普通铝）是指铝含量在99.0%以上的工业纯铝，如1xxx系。它质地柔软、强度低，不适合直接作为结构件使用。而“CNC铝”是铝合金，通过在纯铝中添加铜、镁、硅、锌等元素，形成具有特定性能的合金体系。这种“合金化”过程，让铝材的强度、硬度、加工性能发生质的飞跃。

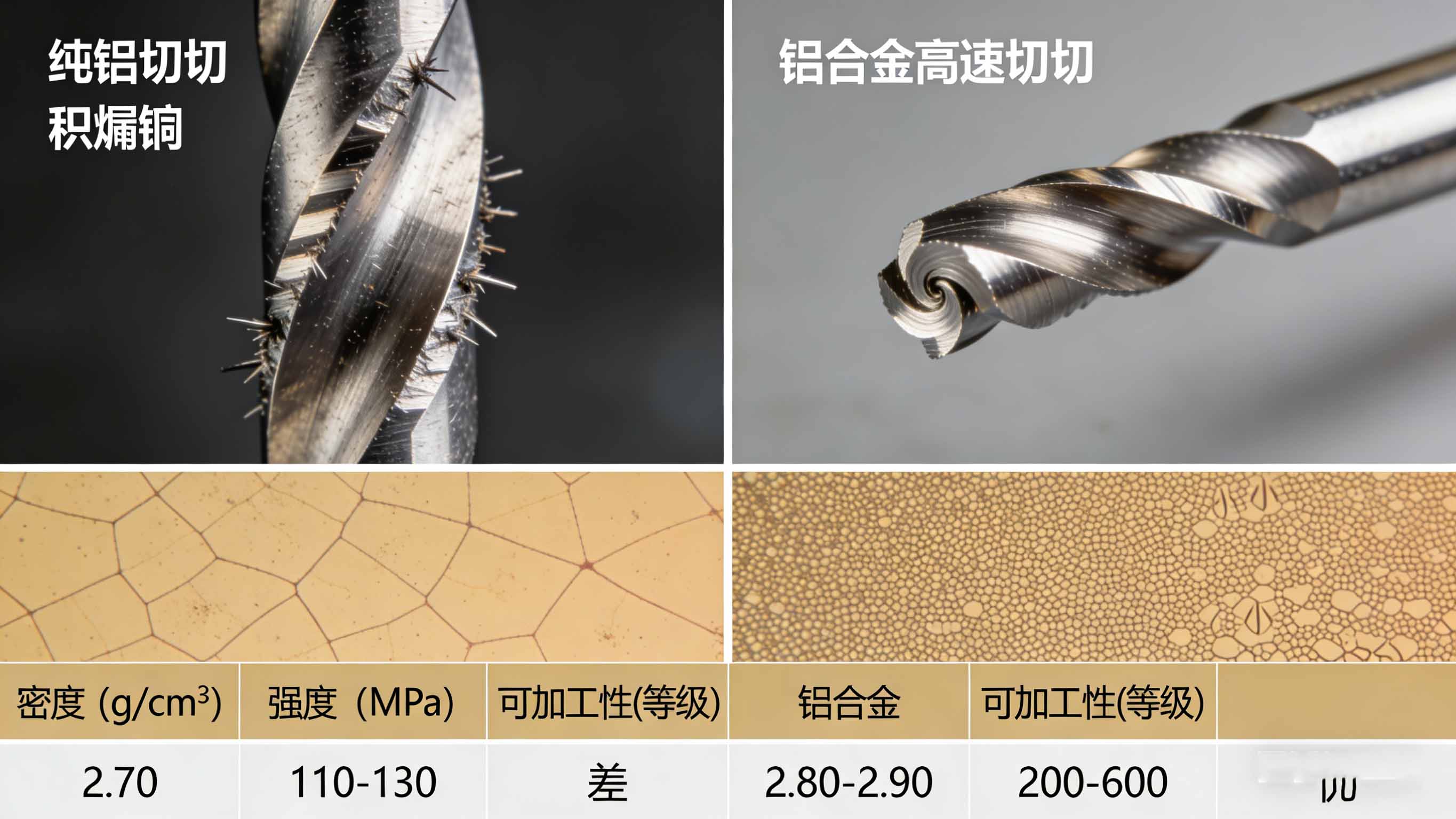

图2：从微观结构到宏观性能，铝合金通过合金化实现了质的提升
普通铝（纯铝）： 铝含量≥99.0%，如1050、1060、1100等牌号。主要杂质为铁和硅，无其他强化元素。
CNC铝（铝合金）： 铝为基体，添加铜、镁、硅、锌、锰等合金元素。例如6061含有0.8-1.2%镁、0.4-0.8%硅；7075含有5.1-6.1%锌、2.1-2.9%镁、1.2-2.0%铜。
普通铝： 抗拉强度约80-150MPa，硬度低（约HB 20-30），不能通过热处理强化。用指甲就能划出痕迹。
CNC铝（铝合金）： 6061-T6抗拉强度可达310MPa，硬度约HB 95；7075-T6抗拉强度可达570MPa，硬度约HB 150，超过许多低碳钢。这种高强度使其成为结构件的理想选择。
密度： 两者密度接近，约2.7g/cm³，约为钢的1/3。
导热/导电性： 纯铝的导热和导电性能优于铝合金，因此纯铝常用于散热器和电缆]。但这也意味着纯铝在加工时热量更易扩散。
耐腐蚀性： 纯铝表面能形成致密氧化膜，耐蚀性良好。铝合金因添加不同元素，耐蚀性各有差异——5xxx系（铝镁）耐蚀性较佳，适合海洋环境；7xxx系（铝锌镁铜）耐蚀性较差，常需表面处理。
根据国际牌号命名体系，变形铝合金分为1-8系，每个系列代表不同的合金成分和性能取向：
| 系列 | 主要合金元素 | 典型牌号 | 特性与应用 | CNC适用性 |
|---|---|---|---|---|
| 1xxx系 | 纯铝（≥99%） | 1050, 1060, 1100 | 导电、导热、耐蚀，强度低 | ★☆☆ 较差，易粘刀、易变形 |
| 2xxx系 | 铝-铜 | 2024, 2017 | 高强度，但耐蚀性差，常用于航空 | ★★☆ 切削性好，但需注意腐蚀 |
| 3xxx系 | 铝-锰 | 3003, 3004 | 耐蚀、加工性好，常用于罐体 | ★★☆ 适中 |
| 4xxx系 | 铝-硅 | 4043, 4047 | 熔点低，主要用于焊丝 | ★★☆ 适中 |
| 5xxx系 | 铝-镁 | 5052, 5083 | 耐蚀性较佳，强度中等，用于船舶、压力容器 | ★★★ 良好 |
| 6xxx系 | 铝-镁-硅 | 6061, 6063, 6082 | 综合性能优异，CNC加工必选 | ★★★★★ 较佳 |
| 7xxx系 | 铝-锌-镁-铜 | 7075, 7050 | 超高强度，航空航天用 | ★★★★ 良好，但刀具磨损较大 |
粘刀（积屑瘤）： 纯铝质地软、塑性高，切削时容易粘附在刀具上，形成积屑瘤，导致表面粗糙、尺寸失控。
毛刺问题： 纯铝的韧性使其在切削时容易被“拉扯”而非干净切断，产生大量毛刺，需要额外去毛刺工序。
强度不足导致变形： 纯铝本身强度低，在切削力作用下容易发生整体变形，薄壁件尤其明显。
切削顺畅： 铝合金（尤其是6系）在切削时产生干净、易断的切屑，不会粘连刀具。
表面光洁度高： 配合锋利的刀具和高转速，可直接铣出光滑表面，甚至达到镜面效果。
尺寸稳定性好： 经过热处理的铝合金（如T6状态）内应力小，加工后尺寸稳定，适合精密零件。
刀具磨损低： 相比钢材，铝合金对刀具的磨损小得多，加工成本更低。
纯铝因其优良的导电、导热和耐蚀性，主要应用于：电缆电线、散热器、化工储罐、反射器、食品包装等对强度要求不高的场景。在这些应用中，铝材通常以轧制、拉伸或铸造形态使用，而非精密CNC加工。
铝合金因其高强度重量比和优异的加工性能，覆盖了绝大多数精密CNC加工场景：
航空航天： 飞机结构件、起落架部件、发动机支架（多用7075、2024）
汽车制造： 发动机部件、底盘件、轻量化结构件（多用6061）
3C电子： 手机中框、电脑外壳、散热器（多用6063、5052）
医疗器械： 手术工具、诊断设备外壳（多用6061、5083）
机器人/自动化： 机械臂、连接件、支架（多用6061、7075）
需求： 某设备厂商需要加工一批精密安装支架，图纸标注“铝材”，客户提出想用普通铝板（1060）降低成本。
聚诚的工程建议： 我们为客户分析了1060与6061的性能差异：1060强度不足，加工后容易变形，且螺纹强度无法满足安装要求。若强行使用，可能导致装配松动甚至使用中失效。
解决方案： 我们建议改用6061-T6铝合金，并提供详细的性能对比数据和成本分析。同时，我们协助客户对支架结构进行了局部优化，进一步控制重量和成本。
结果： 最终加工的支架完全满足装配强度和精度要求，通过长期使用验证。客户表示：“幸亏你们专业建议，否则用普通铝真会出大问题。”这一案例充分体现了选择专业机加工厂家的价值——不仅是加工，更是选材与工艺的全方位工程支持。
在铝材精密加工领域，聚诚精密的核心价值不仅在于“加工”，更在于“选材建议与工程协同”：
材料知识库： 我们深刻理解不同牌号铝合金的特性——何时用6061、何时用7075、何时用5052，能为客户提供专业的选材建议。
工艺匹配能力： 针对不同铝合金的特性，我们优化刀具、参数和冷却策略，确保加工质量与效率。
从样件到批量： 无论是研发试制还是批量生产，我们都能根据材料特性制定稳定、可靠的工艺方案。
跨领域经验： 我们在航空航天、汽车、3C电子等领域的丰富经验，为铝材精密加工带来了更宽的应用视野。
我们深知材料选择对产品性能的决定性影响。聚诚精密愿以我们在铝材精密加工领域的专业积累，成为您在精密零件制造道路上值得信赖的伙伴。
“CNC铝”与“普通铝”的区别，本质上是“铝合金”与“纯铝”的区别。铝合金通过合金化和热处理，获得了远超纯铝的强度、硬度和加工性能，成为现代精密制造的基石。而纯铝则在导电、导热等特定领域发挥着不可替代的作用。理解这一差异，并根据应用场景合理选材，是产品成功的首步。
选对材料，只是开始；选对合作伙伴，才是关键。
—— 聚诚精密 材料工程与精密制造部
