AI大模型训练与推理需求呈指数级增长，单颗AI芯片热流密度已突破千瓦级，传统风冷散热逼近物理极限，液冷技术从“锦上添花”转变为“刚需标配”。液冷散热核心部件如液冷板、快接头需要数控机床加工，且对加工的“精度、效率”要求较高。微流道窄槽、薄壁密封面、复杂仿生流道对CNC加工提出微米级公差、高光洁表面、稳定量产三重严苛考验。本文从材料选型、CNC加工难点、工艺链设计到质量检测，系统解析AI算力水冷板精密加工的技术路径与量产方案。
随着AI大模型训练与推理需求指数级增长，数据中心功率密度持续攀升。英伟达下一代Rubin/Rubin Ultra芯片功耗预计将从当前GB300的1400W突破至2000W以上，而当前主流单相冷板方案散热能力上限约为1500W，已难以满足需求。这一供需差推动液冷技术加速迭代。
冷板式冷却方案在液冷市场中应用占比较大，液冷板、快接头等高价值量环节的加工需求显著增加]。根据行业数据，液冷板和快接头在英伟达GB300机柜冷板式液冷系统价值量中分别占比34%和15%。高功率机柜的冷板、快接头机械强度要求高，高精密的CNC机加工是目前的主流方案。

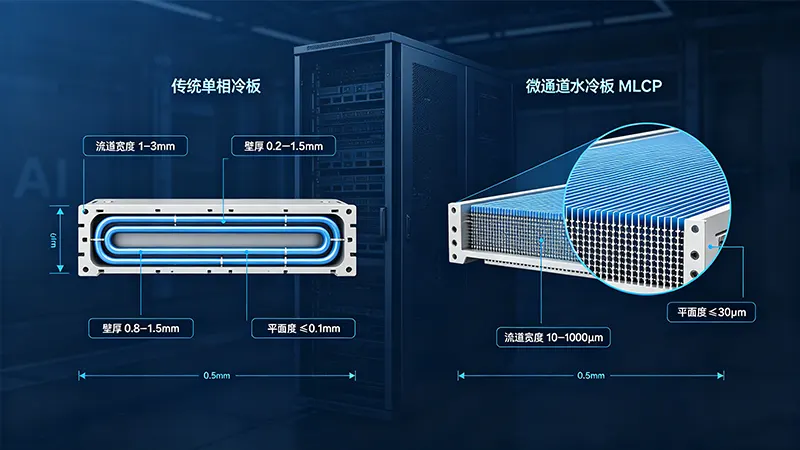

图1：微通道水冷板（MLCP）通过精密蚀刻或微铣削加工出微米级水道，散热面积较传统方案提升10倍以上
传统单相冷板的内部流道宽度通常在1-3毫米，而微通道水冷板（Micro-Channel Liquid Cooling Plate, MLCP）通过精密加工技术将流道尺寸压缩至10-1000微米，使冷却液与热源的接触面积较传统方案提升10倍以上。微通道内流体呈层流状态，热边界层厚度大幅减薄，换热系数可达传统液冷方案的2-3倍。
MLCP的精度要求极高：
微通道尺寸公差：宽深公差±0.02~±0.05mm
基板平面度：≤30μm]
密封面粗糙度：需满足真空钎焊气密标准]
孔径与同心度：接头孔径公差≤±0.02mm，同心度误差≤0.05mm
在精密加工设备清单中，满足上述精度要求需要高刚性五轴加工中心或精密钻攻中心的支持。
水冷板的材料选择直接影响导热性能、加工难度和成本效益。AI服务器液冷板常用材料包括：
| 材料 | 导热系数 (W/m·K) | 加工难度 | 典型应用 |
|---|---|---|---|
| 6061-T6铝合金 | 约167 | 中等 | CPU/GPU液冷冷板主流选择 |
| 3003铝合金 | 约160 | 较低 | 综合性能良好，应用广泛 |
| 无氧铜（C11000） | 约390 | 较高 | 高功率场景，需镀镍防腐蚀 |
铝合金因其低密度、低成本优势在AI服务器液冷板中应用最为广泛。铜合金导热性能优异但加工难度更大、成本更高。部分高端应用采用铜-铝复合结构，兼顾导热与轻量化。

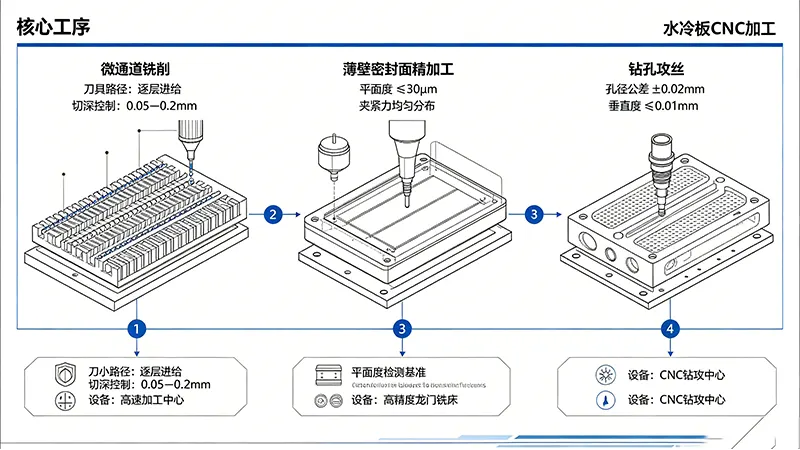

图2：水冷板CNC加工需依次完成微通道铣削、密封面精加工和孔系加工，每道工序均有独立的精度控制要求
AI液冷板CNC加工面临三大核心挑战：
微通道宽深公差要求±0.02~±0.05mm，流道宽度可细至0.1mm。这要求机床具备高主轴转速（≥24000rpm）和极低的主轴跳动（≤2μm），同时刀具路径需采用高速高精算法，确保进给平稳无抖动。
解决方案：采用搭载高速梯形算法和刀路光顺技术的数控系统，实现自适应速度光顺与位置前馈补偿，流道侧壁无台阶、无毛刺。微通道的精密加工可借助五轴CNC加工实现多角度切削，提升复杂流道的加工可达性。
铜铝薄壁流道切削易产生震刀和毛刺。液冷板焊接后流道内部会发生变形，需在数控加工前用超声测厚仪测量不同测点的厚度值，将壁厚值较小的位置垫高调平，保证流道面壁厚均匀性。基板平面度需控制在30μm以内。
解决方案：采用热伸长补偿抵消长时间铣削机床热变形；激光测高联动补偿快速探测基材高低差，Z轴实时动态修正；专用调平夹具减少装夹应力对精度的影响。
温度变化、机床间隙带来的累积误差使批量良品率难以稳定在99%以上。液冷板加工涉及管螺纹铣削、微通道铣削、腔体铣削、正反面加工等多道工序，装夹次数多，精度一致性难保证。
解决方案：采用全闭环控制系统实时监控和补偿误差；通过循圆4.0象限优化将流道拐角、安装螺纹孔尺寸公差控制在±3μm；针对易变形零件优化工作台与夹具接口方案。
水冷板的生产工艺流程主要包括以下环节：
原材料准备：常用3003铝合金、6061-T6铝合金或无氧铜。
流道成型加工：CNC机加工通过高速旋转刀具逐层切削，雕刻出流道和微通道。高端应用还可采用精密蚀刻技术加工微米级水道或3D打印实现传统工艺无法完成的极复杂拓扑结构。
清洗与预处理：去除油污、切削液和灰尘，对微通道内部进行化学抛光或流体抛光去除毛刺，降低流阻。
焊接工艺：将底板、盖板等通过真空钎焊或搅拌摩擦焊连接密封。
后处理与精加工：对接触面进行高精度研磨抛光，减少接触热阻；对孔、槽进行最终精密加工。
冷板主要加工设备涉及数控铣床、钻孔机、攻牙机以及铲齿车床等。传统三轴加工机床难以满足精度和效率需求，五轴加工中心通过五轴联动可灵活调整刀具角度，实现多角度切削。
焊接是水冷板制造中决定密封性和可靠性的关键环节。主流焊接工艺包括：
| 工艺 | 优势 | 局限性 | 适用场景 |
|---|---|---|---|
| 真空钎焊 | 支持微通道等复杂流道设计 | 工艺要求严苛，设备投资高 | 高功率芯片水冷板 |
| 搅拌摩擦焊（FSW） | 焊缝强度达母材90%以上 | 焊接速度较慢 | 异形电池包水冷板 |
| 嵌管式 | 零焊缝泄漏风险 | 流道灵活性差 | 服务器机柜液冷系统 |
真空钎焊工艺较为复杂，采用CNC将水道加工好后，利用真空钎焊方式将其与板盖焊接起来，适合高精尖产品的焊接。搅拌摩擦焊通过高速旋转的搅拌头摩擦生热使材料塑化连接，无需焊料，特别适合铝合金材料。
水冷板的质量检测需覆盖全流程：
微通道尺寸检测：使用高精度影像测量仪或三坐标测量机检测流道宽度、深度和壁厚。基板平面度检测：采用激光平面度测量仪，要求≤30μm。高要求的元器件安装区平面度可按0.02mm/100mm标准执行。
MLCP的冷却液直接接触芯片，一旦泄漏可能瞬间摧毁价值数十万至数百万美元的服务器。泄漏测试标准包括：加压气体（如氮气）检漏、水压检漏、气密性测试。在环境温度23℃±5℃下将冷却板加压至至少250kPa，持续时间>60秒，泄漏率应≤1sccm的干燥空气。氦气泄漏检测可实现更高精度。
采用内窥镜或工业CT扫描检测微通道内部是否存在毛刺、堵塞或变形。蔡司METROTOM等高分辨率无损扫描技术可精确识别内部翅片的弯折位置与程度。
更多检测方法可参考质量保证体系中的精密零件检测标准。
微通道水冷板的流道宽度仅10-1000μm，通道尺寸偏差会导致局部流速不均、流阻失衡，使芯片表面温度分布不均匀，形成局部热点。平面度不足会增大接触热阻，降低散热效率。任何微米级的加工偏差都可能影响整个服务器的散热性能和可靠性。
核心区别在于精度等级和工艺要求。普通零件加工公差通常在±0.05mm以上，而水冷板微通道加工需控制在±0.02~±0.05mm，基板平面度要求≤30μm。此外，水冷板涉及薄壁结构、密封面加工和后续焊接工艺的配合，对装夹变形控制和表面光洁度有更高要求。
MLCP目前仍处于“测试验证期”，距离量产至少需要3-4个季度。核心瓶颈在于液体渗透与泄露控制——冷却液直接接触芯片，一旦密封件老化或微通道破损，泄漏的液体可能瞬间摧毁价值数十万至数百万美元的服务器。微米级水道的加工精度、液体渗透率的精确控制以及规模化生产的良率提升都是需要突破的关键环节。
铝合金（如6061-T6、3003）具有密度低、成本低的优势，广泛应用于AI服务器液冷板。铜合金（无氧铜C11000）导热系数是铝合金的2倍以上，适合高功率场景，但需通过镀镍或阳极氧化解决腐蚀问题。选型时需综合考虑散热功率密度、成本和环境腐蚀性等因素。
主要原因包括：①加工过程中切削热引起的机床热变形；②薄壁结构在装夹和切削过程中的弹性变形；③焊接后流道内部变形；④刀具磨损导致的切削力变化。解决方案包括采用热伸长补偿、激光测高联动补偿、专用调平夹具以及严格的刀具寿命管理。
3D打印可消除冷板焊点和物理缝隙，在液冷板加工方案中的占比有望持续提升。3D打印能实现传统工艺无法完成的极复杂拓扑结构。但目前3D打印的微通道表面精度仍低于精密蚀刻，且成本较高。短期内CNC加工仍是主流方案，3D打印更适合高端定制和复杂结构应用。
AI算力爆发驱动液冷散热需求激增，微通道水冷板（MLCP）作为超高功耗芯片散热的关键技术路径，对精密加工提出了微米级公差、高光洁表面和稳定量产的三重挑战。从材料选型（6061-T6铝合金、3003铝合金、无氧铜）到CNC加工（微通道铣削、薄壁密封面控制、孔系加工），从焊接工艺（真空钎焊、搅拌摩擦焊）到质量检测（平面度≤30μm、泄漏率≤1sccm），每个环节都需要系统性的技术把控。当前MLCP仍处于量产突破期，核心瓶颈在于微米级水道的加工精度与泄露控制。随着五轴加工中心、精密钻攻系统以及在线检测技术的持续进步，水冷板精密加工的良率和效率正在稳步提升，为AI算力基础设施的规模化部署提供关键支撑。
