作者： 本站编辑 发布时间： 05-13-2026 来源： 本站
聚氨酯（PU，俗称优力胶）是一种兼具橡胶弹性与塑料强度的合成高分子材料，因其出色的耐磨性、耐油性和抗冲击性，广泛应用于密封件、缓冲垫、工业滚轮及医疗器材等领域。然而，聚氨酯的低导热率、高弹性及热敏性给CNC加工带来了独特挑战——其弹性决定了加工尺寸存在“回弹”现象，且切削热会显著影响材料性能与尺寸稳定性。本文将系统解读聚氨酯的CNC加工技术，从材料特性和硬度选择出发，全面覆盖刀具选型、切削参数优化、弹性变形控制、冷却策略及后处理等关键环节，为工艺人员提供可直接落地参考的加工方案。

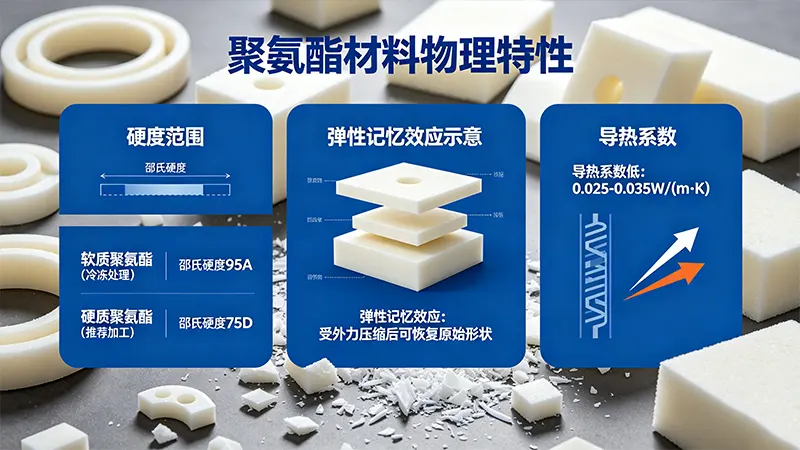

图1：聚氨酯的低导热率和高弹性是加工过程中热积聚和尺寸变形的主要原因，需针对性制定工艺方案
聚氨酯分为热塑性和热固性两大类，CNC加工中通常使用硬质热固性聚氨酯。加工聚氨酯面临以下核心挑战：
聚氨酯的导热性能较差，加工中切削热难以有效传导散发，易在刀具接触区积聚，不仅加速材料性能退化，还会使工件热膨胀。待工件冷却后发生收缩，导致成品尺寸偏小，直接测量热态的工作反而会隐藏这一隐患。
聚氨酯加工后的弹性恢复称为“弹性记忆”。切削完成后，会出现弹性回弹：内径小于加工时测量值，外径大于加工时测量值，同时产生“让刀”让加工出来的平面拱起。刀具必须留有足够间隙来补偿这种弹性，一旦间隙不足，切削面与刀具间的摩擦力加剧，热量积聚更为严重。
聚氨酯只能在约80°C以下保持其理想物理性能。当切削温度过高时，切屑会熔融并粘附在铣刀排屑槽内，导致堵塞，甚至影响最终零件的硬度与弹性。
聚氨酯的硬度范围极广（邵氏A 20~邵氏D 80），选用何种硬度的材料进行CNC加工需格外谨慎。聚氨酯根据类型可分为浇注型CPU（Cast Polyurethane）与热塑型TPU（Thermoplastic Polyurethane）两大类。浇注型硬度范围A60~D85，且加工不易发粘，是CNC加工的优选材料。
硬度高于80A的热固性聚氨酯推荐用于铣削、车削和钻孔等常规CNC加工。这类材料刚性较好，传统金属加工工艺可有效执行。
硬度低于70A的聚氨酯过于柔软，不适合常规切削加工。建议采用低温冷冻处理，通过液氮或干冰将材料降至脆性温度进行切削；或完全改用刀切、研磨、砂磨等方式加工。切削过程中可配合液体冷却，但冷却液需具备润滑性，防止材料因温度积聚而报废。
刀具的选择直接决定聚氨酯加工的表面质量与尺寸稳定性。核心原则是：选用锋利刀刃、充足间隙、刚性优良且具有一定韧性的刀具。
推荐高速钢（HSS）或硬质合金刀具。两者均能满足耐磨需求，但对刃口锋利度要求极高。PCD（聚晶金刚石）刀具凭借其超强耐磨性，加工聚氨酯时能保证长时间尺寸一致性，表面粗糙度可达Ra0.8-Ra0.16，几乎无毛刺。
锋利铣刀/钻头：推荐单刃铣刀或特制聚氨酯刀具。单刃设计便于排屑，防止软质材料缠绕。
刃口成锐角：刃口应成锐角、尽可能减薄。刀具保持极高锋利度可提高切削效率，减少材料热变形。
双刃/螺旋刀具：高速粗加工时，双刃O型槽立铣刀和3刃精加工刀具同样适用，均需锋利的刃口以切削软质材料。
充足间隙：必须提供切削面间隙以补偿弹性回弹，避免加剧热积聚。
经验丰富加工人员建议使用极锋利且光滑的高速钢刀具，采用接近零半径的锐角几何和锋利的刃倾角，部分情况下甚至直接使用未经处理的水作为加工过程的冷却介质。
合理的切削参数是控制热量、获得良好表面质量的核心。各类加工参数参考如下：
| 工艺类型 | 推荐刀具 | 转速(rpm) | 进给速度(mm/齿或mm/min) | 关键策略 |
|---|---|---|---|---|
| 铣削 | 双刃立铣刀/单刃飞刀 | 1000-1300 | 约0.38-0.51 mm/齿(约15-20 IPM) | 硬度>80A |
| 车削 | 硬质合金/高速钢 | 600-1000 | 0.10-0.20 mm/转 | 82A以上可高速 |
| 钻孔 | 锋利螺旋钻头 | 根据实际调整 | 尽量缓慢 | 钻尖角90°-135°，及时退屑 |
必须在“切削速度”与“热积累”之间找到平衡。若铣刀高速运转而进给率偏低，则刀具摩擦会熔融切屑并堵塞排屑槽。通常，高转速需匹配足够高的进给率，确保切除效率。铣削参考基准为1000-1300 RPM；针对硬度95A-50D的材料，推荐切削速度范围约101-152米/分钟（330-500 fpm）。
车削时，若材料硬度低于90A，建议将车床速度设置为较高值以获取更好表面光洁度。铣削邵氏硬度90A以上的硬料时，转速可适当调高，因减少弹性形变反而有利于提升光洁度。无论选择何种参数，核心策略始终是“快速切削，瞬间分离”，减少刀具在材料表面的反复摩擦。
编程时应保证刀具始终维持切削状态，避免工具在非切削区域与材料摩擦生热。精加工时，推荐采用圆弧切入切出的方式，避免垂直下刀造成崩边。
管住形变是加工聚氨酯最重要的一环。传统的夹紧方式巨大压力会使软质材料扭曲或畸形。推荐以下固定方案：
使用包胶软钳口或低压夹具，将夹持力均匀分散，既防止工件移动，又避免局部压溃。这是加工软质材料的通用准则。
利用粘合剂或双面胶将工件粘接在基板上，是加工薄板、薄壁件或复杂曲面最实用的方法之一。
平整的聚氨酯板材可采用真空吸盘吸附。但需检查材料表面是否平整、无泄漏，并适当增加边缘压块防止翘起。
聚氨酯对温度极其敏感，切削热是造成烧焦、粘刀和尺寸超差的元凶，必须搭配高效的冷却方案：
推荐使用低粘度水溶性加工油或轻质加工润滑剂，兼顾冷却与润滑能力，能有效带走热量，减少刀具摩擦。
当零件不允许接触液体时，高压空气喷射是最常见的排屑与辅助降温方式，高压空气可将切屑强力吹离切削区，效果显著。也可采用微量润滑（MQL），雾化油可提供较好润滑，且冷却效果好。
硬度低于70A时，普通冷却难以维持切削刚性。使用液氮或CO₂干冰使材料降至脆性温度，使其暂时硬化，达到切削条件。
更多细节可参考CNC切削液选型与保养指南。
整体加工流程分为几个标准阶段。前期准备工作包括：去除材料内部应力，避免因原料批次不良发生翘曲。CNC编程建议使用CAM软件考量聚氨酯回弹特性，可适当预留补偿余量。
采用较高切削速度快速切除余量，但需控制热量。粗加工应使用大进给量，保证切屑厚度足够，将热量由切屑带走而非积聚在工件表面。配合强有力的冷却液冲走屑末是关键。
当零件接近最终尺寸时，适当降低切削速度和进给率。尤其是较后两道走刀路径可确保表面光洁度。需注意及时更换磨损刀具，以防品质下滑。
加工完成后，应立即去除毛刺并进行清洁。针对CNC加工后残存的微小刀纹，可利用聚氨酯打磨头在设备上一体化抛光，降低工件在不同设备间转移的误差。聚氨酯打磨头具备弹性缓冲，可稳定贴合复杂曲面，去除刀纹的同时降低过切风险。
对于密封件等关键应用，可对成品进行光检，或抽样做硬度与压力测试，确保无暗伤。详细检验标准可参考聚氨酯精密零件质量验收标准。
解答：这就是“弹性记忆”效应。切屑去除后内径因弹性回弹而收缩。解决方法是设计刀具时预留足够的“间隙”，实际加工时测量放大的余量，并在CAM中反向补偿路径。对精密配合件，推荐工艺稳定后做首件静态测量，再微调程序。
解答：说明切削速度与进给率没有形成平衡，或者冷却不足。应提高进给率（至少每齿0.1mm以上），使切屑保持一定厚度并带走热量。同时，检查冷却液是否失效，采用高压喷射强力冲走切屑。此外，可换用PCD或单刃镀层刀具减少摩擦。
解答：低于70A的极软聚氨酯刚性不足，常规手段效果有限。需要采用“深冷加工”策略（干冰/液氮），待材料暂时硬化后再精确切削。若无法冷冻，只能改用刀模切割或磨削代替铣削。
解答：高粗糙度通常由刀具钝化、弹性“让刀”（让刀导致表面出现波浪形）、进给率过大引起。排查方案如下：①换用全新PCD铣刀或锋利度高的新涂层刀具，确保刃口无钝化；②将进行步骤划分为粗、半精、精三个阶段，精加工优选较低的走刀步距（行距）和高转速；③针对薄壁处，加装靠模支撑补强刚性。
解答：软质材料容易变形，必选是采用胶粘固定代替机械夹持。若必须夹持，需采用大面积低压包胶钳口均分压力，并在加工薄壁大面之前，留足粘接余量待粗加工完成后再去除工艺台阶。
解答：干式切削时会产生细微粉尘、碎屑或气溶胶。操作时务必佩戴护目镜和合格防尘口罩。建议采用湿切（使用冷却液）有效抑制扬尘。
聚氨酯的CNC加工是对材料特性深入理解与工艺参数精细化管控的综合实践。材料硬度是决定可行性的门槛——邵氏硬度70A是常规加工的基准线，低于此范围需引入深冷硬化技术。在整个工艺流程中，锋利的刀具选型与合理的转速/进给配比是平衡切削效率与热控制的核心；间隙余量与弹性变形补偿是保障尺寸精度的底层逻辑；低温高效冷却与柔性装夹是获得高质量表面的关键辅助手段。成功加工聚氨酯是一项系统工程，不仅需要从切削参数入手，更需工艺人员深入理解弹性记忆效应和热敏感特性的内在机制。合理运用这些加工策略，可确保精密聚氨酯零件实现稳定生产。
本指南虽提供了经验性加工参数，但真实产线还需依据材料批号、设备刚性进行微量修正。在工程塑料CNC加工的应用场景中，聚氨酯的特性较为特殊，涉及刃口保护的特殊讲究。高性能数控刀具选型配合适当的切削方案，对于保障产能稳定性与节约刀具成本具有显著影响。
—— 工程塑料精密加工技术研究
