CNC编程是将设计图纸转化为数控机床可执行指令的核心技术环节。它融合了机械加工工艺、计算机辅助制造和数控系统知识，直接影响零件的加工精度、表面质量和生产效率。无论是简单的2轴车削还是复杂的5轴铣削，编程的基本逻辑和优化原则一脉相承。本文从G代码基础、编程流程、刀具路径策略、效率优化到常见错误预防，提供系统性的技术指南。

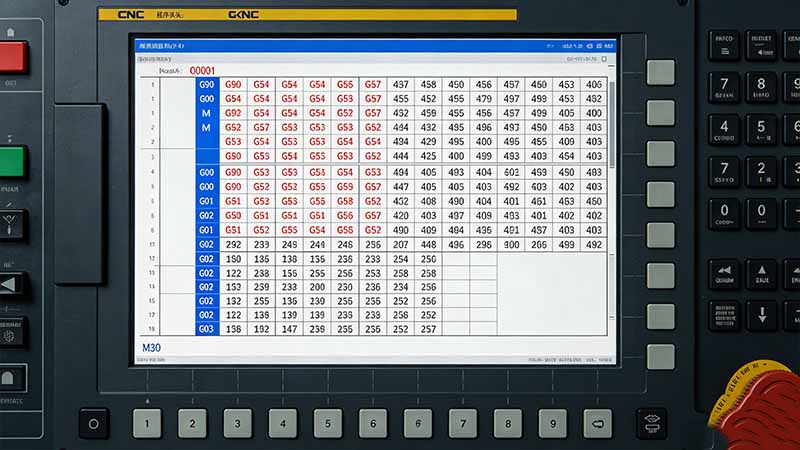

图1：G代码程序由程序头、程序体和程序尾三部分构成
CNC编程的核心语言是G代码（几何代码）和M代码（辅助功能代码）。G代码负责控制刀具的运动轨迹和加工方式，M代码负责机床的辅助操作如换刀、冷却液开关等。指令以“块”的形式组织，每个块通常代表一个独立的操作或命令。
G00（快速定位）： 刀具以快移速度移动到指定位置，不进行切削。
G01（直线插补）： 刀具沿直线轨迹切削工件，需配合F（进给速度）指令。
G02/G03（圆弧插补）： 刀具沿顺时针（G02）或逆时针（G03）圆弧路径切削。
G90/G91（增量编程）： G90使用坐标，G91使用相对于当前点的坐标值。
G54-G59（工件坐标系）： 设定多个工件坐标系，用于多工位加工或基准转换。
G17/G18/G19（平面选择）： 分别选择XY平面、XZ平面和YZ平面，用于圆弧插补和刀具补偿。
M03/M04/M05（主轴控制）： M03主轴正转启动，M04反转变为，M05主轴停止。
M08/M09（冷却液控制）： M08开启冷却液，M09关闭冷却液。
M06（自动换刀）： 执行刀具库的自动换刀动作，配合T代码（如T01）指定刀具号。M30（程序结束）： 程序全部执行完毕，主轴停止，冷却液关闭，程序复位到开头。
分析零件图纸的尺寸、公差、材料和技术要求。确定加工顺序：粗加工去除大余量、半精加工逼近尺寸、精加工保证精度。规划装夹方案和基准面，确定刀具种类和切削参数。
导入CAD三维模型，确认毛坯尺寸和加工坐标系。选择机床类型和数控系统，配置后处理器以匹配实际设备。设定安全平面、进退刀点及加工参数。
按粗加工→半精加工→精加工的顺序计算刀具路径。粗加工优先采用摆线铣削或动态铣削高效去除余量；精加工采用等残留高度策略确保表面质量。
软件内置仿真：检查刀具路径是否存在过切、欠切或碰撞干涉。后置处理器输出G代码，生成可在机床上执行的NC程序文件。
首件试切：单段执行模式逐步验证，观察切削状态及时调整参数。确认合格后存档标准程序，实现批量生产。
用于数控编程的CAM软件众多，不同软件各有侧重，选型取决于零件类型、加工工艺和企业习惯。以下为常见软件的选型参考。
| 软件 | 适用场景 | 主要特点 | 学习难度 |
|---|---|---|---|
| UG/NX | 复杂模具、航空航天零件 | 功能全面，五轴加工能力强，CAD/CAM一体化 | 高 |
| Mastercam | 零件加工、模具粗精加工 | 易学易用，数控加工能力强，后处理丰富 | 中等 |
| PowerMill | 大型模具、高速加工 | 刀路优化能力突出，五轴编程灵活 | 高 |
| Hypermill | 高精零件、五轴加工 | 五轴联动功能强大，刀路安全可控 | 较高 |
| WorkNC | 二次开粗、模具粗加工 | 二次开粗算法高效，适用大型复杂模具 | 中等 |
| CATIA | 航空航天、汽车覆盖件 | CAD/CAM高度集成，多轴加工能力强 | 高 |

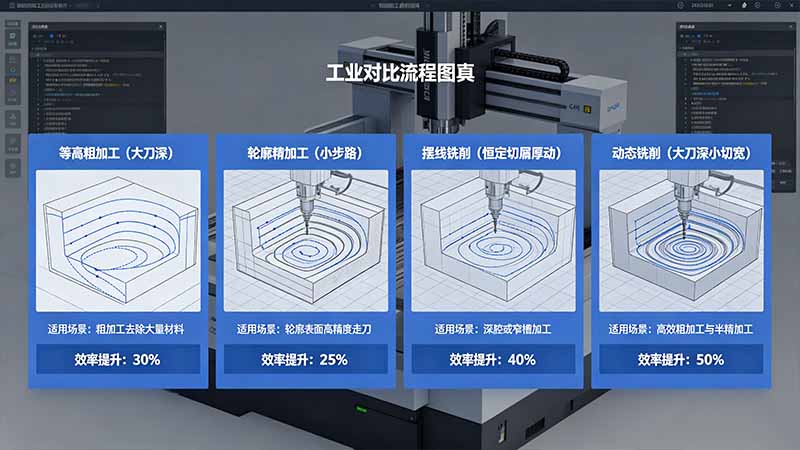

图2：不同刀具路径策略的适用场景与效率对比
采用大切深（ap=2-5mm）、小切宽（ae=刀具直径30%-50%）减少抬刀次数，适合深度变化较大的型腔和复杂曲面粗加工。配合螺旋或斜坡下刀，避免垂直扎入。
采用大切深、小切宽（ae=刀具直径5%-10%），通过圆弧路径保持恒定切削负载。材料去除率比传统粗加工高50%-100%，刀具磨损均匀，尤其适合深槽和硬材料加工。
自动调整行距保证表面残留高度均匀，曲面质量高。配合流线加工，沿曲面向量方向走刀，减少机床振动和接刀痕。
刀具沿螺旋线运动，适用于全槽铣削和硬材料加工。特点包括切削力平稳、热量分布均匀，有效避免切屑堆积。
加工中非切削移动约占总时间的20%-30%，优化空间很大。使用CAM软件的“优化刀路顺序”自动计算最短路径；多腔体零件采用深度优先策略避免频繁跨区域。优化后的路径规划可减少加工空行程达15%至25%，从而提升整体加工效率约10%以上。
提高转速进给，减小切深，让热量被切屑带走。加工铝合金时切削速度可达800-1200m/min；加工钢件时切削速度200-400m/min。
采用圆弧切入切出或样条曲线刀路，代替尖锐的90度转角，避免机床突然加减速，保持进给率的稳定性，从而缩短加工时间并提高表面质量。
多工位夹具同时加工多件分摊辅助时间；机器人上下料实现无人值守；5轴机床一次装夹完成多面加工，消除装夹误差。
| 错误类型 | 典型表现 | 预防对策 |
|---|---|---|
| 语法错误 | G代码格式不正确、参数缺失或不兼容 | 严格遵守数控系统手册指令格式，编写后使用模拟软件检查 |
| 过切/欠切 | 刀具切入工件过多或未能完全切削到所需形状 | 正确设置工件坐标系和刀具补偿，使用高质量后处理器，充分仿真 |
| 碰撞与干涉 | 刀柄、主轴头与工件或夹具干涉 | CAD环境中构建完整夹具模型，使用多轴仿真验证，设置合理的避让平面 |
| 单位与坐标错误 | G20/G21单位混淆、G54-G59坐标系选择错误 | 程序开头明确设置单位和工作坐标系，确认工件到机床原点的偏移量 |
| 刀具路径超差 | 曲面不平滑、存在尖角或多余路径 | 提高CAD/CAM模型精度，合理设置公差和平滑参数，点选区域避免遗漏 |
合理的切削参数是保证加工效率和质量的基础。CNC编程中关键参数需基于材料、刀具和机床能力计算确定，其计算路径为：线速度→主轴转速（S）→每齿进给→进给速度（F）。
Vc = π × D × N / 1000（单位：m/min），其中D为刀具直径（mm），N为主轴转速（rpm）。线速度取决于工件材料和刀具材质，实践中需查询刀具厂商提供的推荐范围，在此基础上根据机床实际状态调整。
N = Vc × 1000 / (π × D)。给定推荐线速度和刀具直径后，换算得到转速值。设Vc=200m/min，刀具直径Φ10mm，则N=200×1000/(π×10)≈6366rpm，最终根据机床支持取整。
F = fz × Z × N（单位：mm/min），其中Z为刀具刃数（粗加工建议fz=0.1-0.3mm/z，精加工fz=0.02-0.1mm/z）。fz过多粗糙度过高，过小摩擦产热让刀具钝化。
MRR = ae × ap × F（单位：cm³/min），其中ae为径向切深，ap为轴向切深。该指标量化加工效率。在刀具和机床能力范围内尽可能提高MRR，但需同步关注刀具寿命和排屑能力。
在CAM软件中进行刀路仿真，快速检查过切、空行程、刀具路径顺序。重点关注刀具路径是否完整覆盖加工区域，进退刀和连接路径有无异常。
使用VERICUT等第三方仿真软件，模拟完整机床运动（主轴头、刀柄、夹具），支持多轴联动碰撞检测和材料去除过程验证。
单段执行：首件试切时逐段执行程序，观察刀具轨迹并与图纸比照；目视检查：走刀前确认工件移动路径是否清晰，工装夹具为刀具留出足够安全空间；空运行：刀库无工件条件下运行完整程序，检查换刀顺序、运动轨迹有无异常；主轴负载监控：实时监测电流反馈，发现异常突变及时停止。
解答：如果结合个人职业规划选择更加合理。如果企业已用固定软件则以企业所用为准；若为开拓阶段入门选择，Mastercam可能是较好起点。其操作逻辑直观，功能覆盖从2轴车削到多轴铣削，资源丰富，编程逻辑易上手。
解答：平面加工、钻孔、攻丝等简单2D特征手动编程更快捷；曲面、型腔、多轴联动等复杂零件必须用自动编程。实际编程中两者互补：手动处理简单辅助动作，自动生成核心切削路径减少调用。
解答：CAD环境中构建完整夹具模型；CAM软件中设置安全检查，检查刀柄与工件间距；使用第三方仿真软件如VERICUT验证机床运动；首件试切时采用单段执行模式，降低进给倍率及时暂停。
解答：CAM软件后处理器必须与机床实际型号和数控系统精确匹配。常见系统如FANUC、Siemens、Heidenhain的指令格式、G代码定义存在差异。程序生成前必须确认后处理器版本，指令参数需校准方可上机。新机床在打样阶段执行首件调试，确认程序运行无误再投入量产。
解答：评估四点。空行程比例是否控制在10%以下；切削负载是否稳定无剧烈波动；等加工条件下材料去除率是否达到推荐值；采用正确的粗精加工策略。用CAM自带分析工具或第三方软件评估。
CNC编程是将设计意图转化为机床代码的桥梁。它融合了G代码/M代码的精确控制、刀具路径的合理规划、切削参数的科学计算和程序安全的严格验证。掌握G90坐标、G01直线插补等核心指令，理解Mastercam、UG/NX等CAM软件的不同定位，运用等高粗加工、动态铣削等刀具路径策略，并通过系统化的方法持续优化程序质量，可显著提升零件的加工精度与生产效率。
在CNC加工体系中，编程能力是工艺水平的核心体现。从初学者到精通者，需在实践中不断积累工艺经验、优化程序结构，将安全、效率和质量贯穿于每个环节。
