五轴CNC加工中心凭借其多轴联动的优势，可完成复杂曲面、深腔、倒扣等三轴机床难以加工的精密结构件。然而，五轴加工的效果高度依赖刀具的合理选型——从球头刀、圆鼻刀到锥度刀、角度头，每种刀具都有其特定的几何特征和适用场景。选型不当轻则影响表面质量，重则导致刀具干涉、工件报废。本文从技术维度系统解析五轴加工结构件的刀具选型要点，涵盖刀具类型、几何参数、应用策略及典型案例。

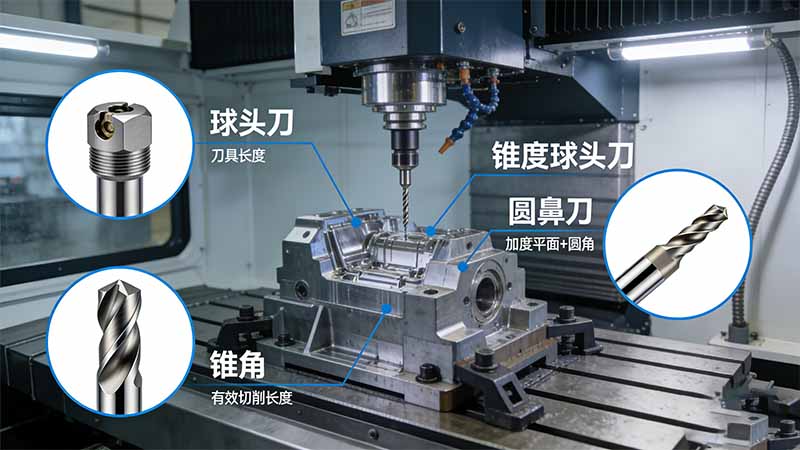

图1：五轴加工结构件需根据加工特征（曲面、深腔、倒扣）选择不同类型的刀具
五轴加工与三轴加工在刀具应用上有本质区别，主要体现在以下方面：
五轴加工的优势在于可通过旋转工作台或主轴头，使刀具以较佳姿态接近加工面。这就要求刀具具备足够的“避空”能力——包括刀柄直径、锥角、有效切削长度等需与工件形状匹配，避免主轴头、刀柄与工件发生干涉。
五轴加工中，刀具与工件的接触角度时刻变化，切削力方向也随之变化。刀具需具备良好的抗弯刚性和刃口强度，以应对非对称切削力。大螺旋角、短悬伸是提高刚性的关键。
五轴加工常用于复杂结构件的精加工，刀具磨损直接影响曲面轮廓精度。因此，对刀具的耐磨性、涂层均匀性要求更高，需采用高性能涂层和稳定的刀具寿命管理。
五轴加工结构件中，根据加工特征的不同，常用以下刀具类型：
几何特征： 刀尖为半球形，切削刃为球面轮廓。
适用场景： 自由曲面精加工、模具型腔、叶片、叶轮等复杂曲面。
选型要点： 球头半径直接影响加工残留高度和表面质量。精加工时通常选择R0.5-R3mm的球头刀，粗加工可选R5-R12mm。刀具长度需保证在较大倾角下不干涉。
几何特征： 端面带有圆角，结合了平底刀和球头刀的特点。
适用场景： 粗加工、半精加工，以及需要平面与圆角过渡的结构件。
选型要点： 圆角半径通常为0.5-3mm。相比球头刀，圆鼻刀刀具寿命更长，切削效率更高，适用于大余量去除。
几何特征： 刀体带有锥度（通常0.5°-5°），刀尖为球头。
适用场景： 深腔、窄槽、陡峭曲面加工，通过锥度增加避空，防止干涉。
选型要点： 锥度角需根据工件侧壁倾角选择，确保在较大加工深度时刀柄不与工件接触。锥度球头刀是五轴深腔加工的核心工具。
几何特征： 刀体带锥度，端部有圆角。
适用场景： 深腔结构的粗加工和半精加工，兼具避空和高效切削能力。
几何特征： 一种特殊附件，可将主轴方向转为90°或任意角度，刀具安装于角度头端部。
适用场景： 加工侧面孔、内壁、倒扣等主轴无法直接到达的特征。
选型要点： 角度头的精度、刚性、转速范围直接影响加工质量。需注意角度头与主轴的接口类型（HSK、BT等）。
功能： 增加刀具悬伸长度，用于深腔加工。
选型要点： 加长杆的直径、长度需与刀柄、刀具匹配。细长杆会显著降低刚性，应尽量选择粗径加长杆，并采用热装或液压刀柄以提高夹持刚性。
五轴加工中，刀具几何参数的合理选择直接影响加工可达性、表面质量和刀具寿命。
对于锥度刀具，锥度角一般选择0.5°-5°。锥度越大，避空效果越好，但刀具刚性下降；锥度越小，刚性越好，但避空不足。选择原则：在保证不与工件干涉的前提下，锥度角尽可能小。深腔加工时，需通过CAD仿真确认干涉。
指刀具上实际参与切削的刃长。对于深腔加工，有效切削长度需大于加工深度。但刃长过长会降低刀具刚性，因此尽量选用“长颈”但锥度加大的结构，或采用加长杆+短刃刀具的组合。
五轴加工推荐采用35°-45°大螺旋角，有利于降低切削力、改善排屑。对于难加工材料（如钛合金、高温合金），可选用变螺旋角设计，抑制振动。
球头刀和圆鼻刀的刀尖半径决定加工步距。在曲面精加工中，步距通常取刀尖半径的10%-30%。过大会导致残留高度超标，过小则效率低下。
五轴加工常用刀具材质及涂层推荐如下：
推荐超细晶粒（≤0.5μm）硬质合金，钴含量8%-12%。此类基体兼具高硬度和高韧性，适合复杂工况。对于钛合金、高温合金等难加工材料，可选用微细晶粒（≤0.3μm）基体。
TiAlN / AlTiN： 通用涂层，适合钢材、不锈钢、铸铁。Al含量越高，抗氧化温度越高（可达800-1000°C）。
TiSiN（纳米复合涂层）： 硬度高达35-45 GPa，抗氧化温度可达1100°C，适用于高速加工、难加工材料（钛合金、高温合金）。
DLC（类金刚石涂层）： 低摩擦系数，适用于铝合金、铜合金等有色金属精加工。
无涂层刀具： 仅适用于软材料或对表面质量要求不高的粗加工。

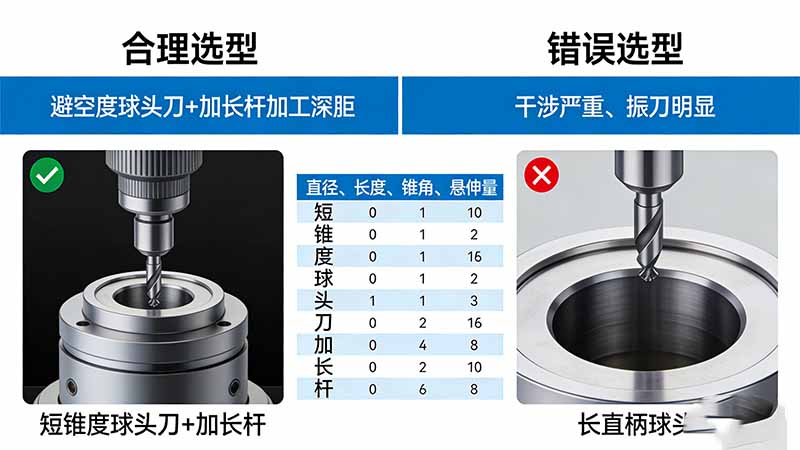

图2：深腔加工中，锥度球头刀+加长杆的组合比直柄球头刀具有更好的刚性和避空能力
以下以典型五轴加工场景说明刀具选型策略：
工件特征： 腔深80mm，侧壁倾角10°，曲面复杂。
推荐刀具： 锥度球头刀，锥度角5°，球头半径R3，有效刃长40mm，搭配加长杆（总悬伸100mm）。
选型逻辑： 锥度提供避空，避免刀柄干涉；加长杆增加总长，但采用粗径杆（Φ20mm）保持刚性；球头半径与曲面曲率匹配。
工件特征： 大型铝合金框架，平面为主，少量圆角过渡。
推荐刀具： 圆鼻刀，直径Φ20mm，圆角R2，短刃（LOC=25mm）。
选型逻辑： 圆鼻刀兼具平底刀的高效率与球头刀的圆角过渡，适合大余量去除，同时避免尖角应力集中。
工件特征： 箱体结构，侧面有多个螺纹孔、定位孔，与主轴方向垂直。
推荐刀具： 90°角度头+短钻头、丝锥。
选型逻辑： 角度头将主轴动力转换方向，实现侧面加工。选用高精度角度头（跳动≤0.005mm），配合整体硬质合金钻头和螺旋槽丝锥。
工件特征： 叶轮叶片薄壁、扭曲大，材料TC4钛合金。
推荐刀具： 锥度球头刀（锥角2°，R1.5），TiSiN涂层。
选型逻辑： 小锥角保证叶片流道避空；小直径球头适应小曲率半径；TiSiN涂层耐高温，抑制刀具磨损。
五轴加工中，刀柄和加长杆的选配同样关键，直接影响刀具的夹持精度和刚性。
热缩刀柄： 夹持精度高（跳动≤0.003mm），刚性好，适合高速加工。但需配备专用加热设备。
液压刀柄： 夹持精度高（跳动≤0.005mm），减震性能好，适合精加工。
强力铣刀柄： 夹持力大，适合粗加工，但跳动较大（0.01-0.02mm）。
弹簧夹头刀柄： 通用性广，但刚性和精度相对较低。
在满足避空的前提下，尽量选择短加长杆、大直径杆体。
加长杆与刀柄的连接应采用高精度接口（如HSK、BT），避免累积误差。
对于极深腔（>150mm），可选用整体式锥度加长杆，减少连接环节。
五轴加工对刀具状态高度敏感，需建立严格的刀具管理体系。
基于切削时间或加工件数设定强制换刀周期，避免刀具磨损影响曲面精度。
对关键刀具（如精加工球头刀）采用刀具磨损监测系统，实时记录切削力、主轴负载变化。
建立刀具寿命数据库，根据不同材料、切削参数优化寿命参数。
所有刀具在上机前进行预调，测量刀具长度、半径，并输入刀补。
使用刀具预调仪或对刀仪，精度要求±0.005mm。
对于加长杆、角度头等组合工具，需整体测量刀具总长和跳动。
五轴编程必须包含刀具与工件的干涉检查。使用CAM软件的仿真功能，模拟刀具路径，确认刀柄、加长杆、主轴头在整个加工过程中不与工件、夹具发生碰撞。复杂深腔加工需预留足够的避空余量。
在五轴加工技术体系中，刀具选型是工艺规划的核心环节，直接影响加工精度、效率和成本。合理选择刀具类型、几何参数、材质涂层，并配合精密的刀柄与加长杆，可充分发挥五轴设备的潜能。
五轴CNC加工结构件的刀具选型是一项系统性工程，需综合考虑加工特征（曲面、深腔、倒扣）、材料特性、机床性能以及刀具几何参数。从球头刀、圆鼻刀到锥度刀、角度头，每种刀具都有其特定的应用场景和优化方向。掌握刀具选型的内在逻辑，结合CAM仿真和严格的刀具管理，是提升五轴加工效率和质量的关键。随着航空、航天、汽车、医疗器械等领域对复杂结构件需求的增长，五轴加工刀具技术将持续向高刚性、高精度、长寿命方向演进。
—— 五轴加工技术研究
