作者： 本站编辑 发布时间： 04-29-2026 来源： 本站
CNC加工工艺流程是指从接到零件图纸到最终交付合格成品的完整技术操作链条。一个成熟的工艺流程不仅决定了零件的尺寸精度、表面质量和制造成本，也直接反映了工艺人员的工程经验与技术水平。标准工艺路线通常包括：图纸审核与工艺分析→毛坯准备与夹具设计→刀具选型与CAM编程→程序仿真与首件试切→批量加工与过程检测→清洗、去毛刺与终检。本文将对每个环节进行技术解读，帮助读者建立系统化的工艺思维。

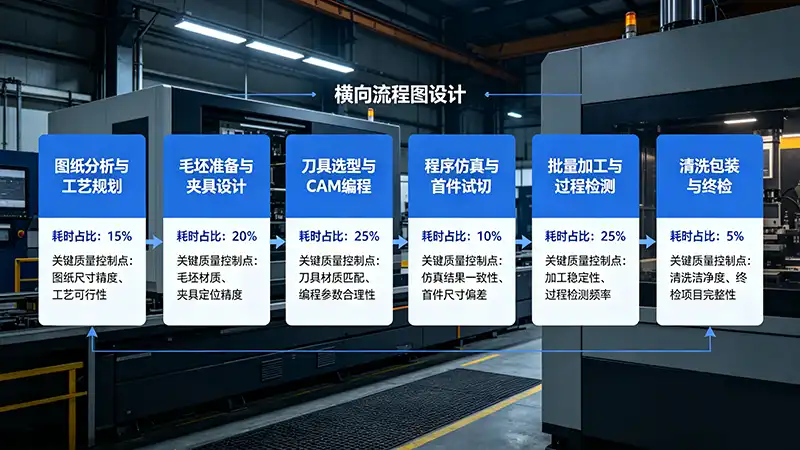

图1：标准CNC加工工艺流程分为设计分析、工艺规划、编程仿真、加工检测四大阶段
一个完整的CNC加工流程从图纸评审开始，到成品交付结束，通常遵循“先粗后精、先面后孔、先主后次、基面先行”的工艺原则。整个流程可划分为三大阶段：工艺准备阶段（图纸分析→工艺规划→夹具毛坯→刀具CAM）、制造执行阶段（调试→首件→批量→检测）以及后处理交付阶段（清洗→终检→包装）。每个阶段都包含质量控制节点，前一阶段的输出是后一阶段的输入，形成闭环管理。
图纸分析是工艺流程的起点，也是防止批量问题的首道防线，其核心任务是评估设计的可制造性（DFM）并识别潜在加工风险。
识别关键尺寸和形位公差（如同轴度、垂直度、位置度），评估其与工厂设备能力的匹配程度。对于标注过严（距离设备精度极限过近）的公差，建议与客户沟通能否适当放宽或采用特殊工艺（如磨削、研磨）。同时检查基准体系是否完整，是否存在封闭尺寸链或重复标注。
评估深孔、窄槽、锥面、薄壁等特殊特征的可加工性。检查是否存在刀具无法到达的死角（例如深腔底部R角过小），判断是否需要电火花或五轴加工替代。同时确认图纸中的技术要求（未注公差标准、热处理、表面处理）是否明确，避免后期争议。
核实材料牌号、硬度、热处理状态，推荐毛坯形式（板材、棒材、型材、锻件、铸件）。对于大余量零件，评估采用近净成形毛坯的可行性以降低材料成本和加工时间。
工艺规划是连接图纸与加工的中心环节，决定了零件制造的效率与质量。
遵循“基准先行”原则，先加工定位基准面（如底面、两销孔），为后续工序提供统一基准。按“先粗后精”原则，粗加工优先切除大余量，精加工在后续阶段保证精度。采用“先面后孔”避免钻孔时破坏已加工平面；“先主后次”则突出主要表面的质量。
工序集中：将多个特征集中在一次装夹中完成（如使用车铣复合或五轴加工），减少装夹次数和基准转换误差。工序分散：将不同特征拆分到多台机床加工，有利于平衡产线节拍。大批量生产倾向工序分散，小批量、高精度零件倾向工序集中。
在CNC加工流程中，工艺规划需明确各工序的加工内容、设备、刀具、切削参数以及检测方法，形成清晰的工艺卡片。
夹具的可靠性和毛坯的精确性直接影响加工精度与效率。
通用夹具（台钳、三爪卡盘、压板）适用于简单形状，精度一般±0.05mm。专用夹具（气动/液压、零点定位系统）适用于批量生产，重复定位精度≤0.005mm。薄壁大面零件宜采用真空吸盘，避免夹持变形。复杂异形件可设计仿形软爪或组合夹具。夹具的定位基准应与工序基准统一，减少基准不重合误差。
检查铸造、锻造毛坯是否存在砂眼、气孔、裂纹。确认各加工面余量均匀 (2-5mm)，对于余量不均的毛坯，可在粗加工前增加划线工序或采用探头找正进行毛坯自适应加工。

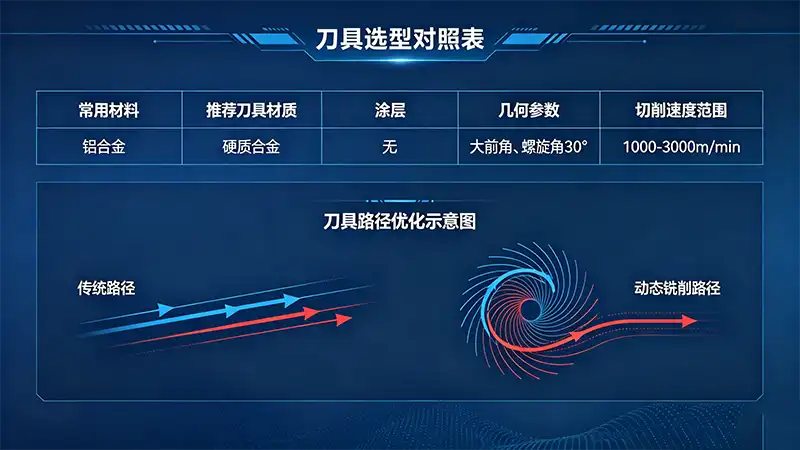

图2：不同工件材料的推荐刀具材质、涂层及切削速度范围
刀具选型需综合考虑工件材料、加工特征、机床能力及成本。
铝合金：选用无涂层或DLC涂层硬质合金，大前角、大螺旋角，高速切削（800-1200m/min）。钢件（45#、40Cr）：选用TiAlN/AlTiN涂层硬质合金，切削速度150-250m/min。不锈钢（304）：选用AlTiN涂层超细晶硬质合金，低转速50-80m/min，高压冷却。钛合金（TC4）：选用AlTiN/TiSiN涂层，低转速30-40m/min，大切深。
主轴转速N = Vc × 1000 / (π × D)；进给速度F = fz × Z × N。粗加工选择大切深、大进给提高效率；精加工选用小切深、小进给保证表面质量。对长悬伸刀具应适当降低转速以抑制振动。
粗加工推荐动态铣削或摆线铣削，实现恒定切削负载，提高材料去除率。精加工采用等残留高度路径，确保曲面表面质量一致。铣削外轮廓时采用顺铣，减小让刀和毛刺。
计算机辅助制造（CAM）是将工艺规划转化为机床可执行代码的核心环节。
导入3D模型，设置加工坐标系（MCS）和毛坯。定义安全平面、进退刀点。按照粗→半精→精的顺序生成刀具路径，合理设置切削参数和刀具补偿。后置处理生成针对特定机床和数控系统的G代码程序。
CAM软件内置仿真用于检查刀具路径是否存在过切或干涉，适用快速验证。第三方仿真软件（如Vericut）进行全机床数字孪生仿真，模拟机床运动学，检测刀柄、主轴头与工件夹具的碰撞风险。仿真结束后仔细检查刀具路径列表，确认进退刀顺序、换刀点、工件坐标系有无错误，输出程序备份存档。
操作员安装刀具、工件和夹具，对刀建立工件坐标系。执行单段模式，仔细核对刀具路径。首件加工完成后进行全尺寸三坐标检测或专用检具检测，确认各项指标合格。合格后程序固化，方可投入批量生产。
实施抽检与SPC（统计过程控制），监控关键尺寸变化趋势。定期执行刀具强制换刀，避免因磨损引起尺寸漂移。对于出现超样的零件，及时分析原因（刀具磨损? 工件变形? 温度变化?），调整补偿值或更换刀具。
加工完成后，零件还需经历清洁、去毛刺、表面处理和最终检验方能交付。
采用高压清洗或超声波洗去除切削液及切屑，重点清洁螺纹孔和深槽。手工或使用倒角工具去除毛刺，关键配合面应采用研磨或抛光。
对照图纸和技术要求，借助三坐标测量、粗糙度仪、硬度计进行全尺寸抽检。合格后清洗干燥，涂防锈油（钢铁件），使用防静电袋、泡沫托盘包装，防止磕碰划伤。随货附带质检报告，交付客户。
对于样件加工订单，后处理环节需保留关键尺寸的实测记录，以利于客户验证设计。而批量零件加工则必须强化SPC监控和标准化流程，保证批内一致性。
解答：采用“所见即所得”的快速编程策略，尽量避免定制夹具，优先使用通用夹具加软爪。对于相似零件，可建立编程模板，仅替换特征参数。同时，模拟验证环节适当简化，重点关注刀具路径而不是精细碰撞检测。
解答：工艺规划决定路线与方法，编程落实具体的刀具路径和参数。在成熟企业中，工艺师负责工序设计、基准选择及刀具清单；编程员负责后处理与程序优化。两者共同对质量负责，但最终指标（公差合格率）常归口工艺。
解答：粗加工留0.5-1mm余量，半精加工留0.1-0.3mm，精加工直接到位。同时增加半精加工后的去应力时效（铝合金120°C/2h，钢件去应力退火），以释放前道工序应力,减小精加工后的变形。
解答：标准工艺文件应包含：零件图号、材料、毛坯尺寸；工序号与工序名称；设备型号与工装夹具；刀具清单（含刀具号、规格、补偿量）；切削参数（转速、进给、切深）；加工内容描述；检验项目和量具；工时定额。文件需经审核签署方可执行。
解答：若尺寸偏大/偏小，优先检查刀具补偿、工件坐标系原点。若出现振纹，检查悬伸长度、切削参数、工件刚性。若表面有划痕，检查冷却液、排屑、刀具磨损。若过切，检查CAM编程是否勾选“刀具补偿”或后置处理是否正确。采用“单段执行+观察+测量”的逐段验证法，提高排查效率。
CNC加工工艺流程覆盖了从图纸到成品交付的全部技术活动，包含图纸分析、工艺规划、夹具毛坯、刀具选型、CAM编程、仿真验证、加工检测以及后处理交付等环节。一个成熟的工艺流程不仅保障了零件的尺寸精度和表面质量，还以合理的成本、最短的生产周期满足客户需求。建议工艺人员建立标准化工艺模板，积累材料-刀具-参数的数据库，并通过首件验证不断优化流程。在数字化与自动化趋势下，在线测量、自适应加工和数字孪生正在重塑传统工艺流，但工艺规划的核心原则——“基准统一、先粗后精、先面后孔”——依然具有普遍的指导价值。
—— CNC加工工艺技术研究
