作者： 本站编辑 发布时间： 04-20-2026 来源： 本站
在机器人轻量化结构件设计中，铝合金和钛合金是两种主流选择。铝合金（如7075-T6）以其低密度和良好加工性占据成本优势；钛合金（如TC4）则以高比强度、优异的疲劳性能和耐腐蚀性成为高端应用的必选。然而，材料选择需要在重量、刚度、强度、加工成本和使用寿命之间权衡。本文从力学性能、加工工艺、成本构成和典型应用四个维度，提供定量化的选型依据。
图1：钛合金（TC4）与铝合金（7075-T6）关键力学参数对比
| 性能指标 | 钛合金 TC4 | 铝合金 7075-T6 | 选型意义 |
|---|---|---|---|
| 密度 (g/cm³) | 4.43 | 2.81 | 铝合金轻37% |
| 弹性模量 (GPa) | 110 | 71 | 钛合金刚度高55% |
| 抗拉强度 (MPa) | 895-1000 | 572 | 钛合金强度高56-75% |
| 屈服强度 (MPa) | 825 | 505 | — |
| 比强度 (kN·m/kg) | 200-225 | 200 | 相近 |
| 疲劳极限 (MPa) | 500 | 160 | 钛合金疲劳性能优异 |
| 热膨胀系数 (×10⁻⁶/K) | 8.6 | 23.6 | 钛合金热稳定性好 |
关键结论：比强度（强度/密度）两者相近，但钛合金在强度、刚度和疲劳性能上全面领先。铝合金的优势在于轻量化和低密度，适合刚度要求不高的外壳类零件；钛合金适合高应力、高频交变载荷的结构件（如关节连接件、驱动臂）。

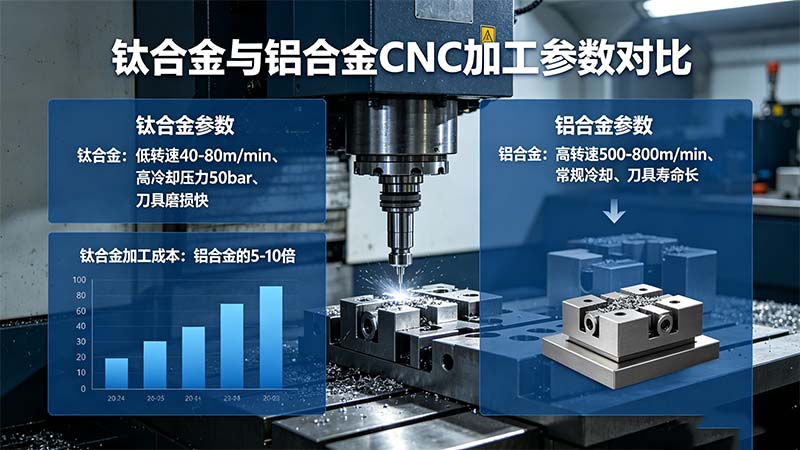

图2：钛合金加工难度远高于铝合金，需专用刀具和冷却策略
导热系数低（约7W/m·K）：仅为铝合金的1/20，切削热积聚严重，刀具易磨损。
加工硬化倾向强：切削表面硬化层硬度可提高50%，加速刀具崩刃。
弹性模量低（110GPa）：加工时工件回弹大，薄壁件易让刀。
推荐参数：切削速度40-80m/min，每齿进给0.05-0.12mm/z，高压内冷（≥50bar），使用AlTiN涂层刀具。
导热系数高（约150W/m·K）：切削热快速散失，不易产生热变形。
切削力小：单位切削力约为钛合金的1/3。
推荐参数：切削速度300-800m/min，每齿进给0.1-0.3mm/z，水基冷却液，使用DLC或无涂层硬质合金刀具。
加工效率：材料去除率是钛合金的10-20倍。
钛合金（TC4）棒材/板材价格约为铝合金（7075）的8-12倍。以每公斤计：7075约40-60元，TC4约400-600元。
钛合金加工时间通常是铝合金的5-10倍，刀具消耗是铝合金的10-20倍。综合加工成本：钛合金零件是同等铝合金零件的6-15倍。
对于高可靠性、长寿命要求的机器人关节，钛合金虽然初始成本高，但其优异的疲劳寿命（铝合金的3-5倍）可减少更换频率，降低维护成本。对于消耗性或低应力部件，铝合金性价比更高。
| 应用场景 | 推荐材料 | 理由 |
|---|---|---|
| 机器人外壳、防护罩 | 铝合金 | 低应力、轻量化要求，铝合金成本低、易加工 |
| 关节连接件、轴承座 | 铝合金或钛合金 | 中低载荷选铝合金，高载荷、高疲劳要求选钛合金 |
| 驱动臂、连杆（高应力） | 钛合金 | 需要高刚度和抗疲劳，钛合金比强度优势明显 |
| 减速器壳体（非受力） | 铝合金 | 仅需密封和支撑，铝合金足够 |
| 高精度传动轴、齿轮 | 钛合金/钢 | 铝合金硬度不足，易磨损；钛合金或钢更合适 |
某协作机器人小臂壳体，长度450mm，主要承受弯曲和扭转。使用7075铝合金，壁厚4mm，重量1.2kg。若改用TC4钛合金，壁厚可减至2.5mm（刚度相当），重量1.1kg，减重仅8%，但材料+加工成本增加12倍。结论：铝合金更优。
某六轴机器人肩部连接件，承受交变载荷，要求疲劳寿命≥5万小时。铝合金7075在15万次循环后出现疲劳裂纹；TC4钛合金在100万次循环后仍无裂纹。尽管钛合金零件成本高8倍，但避免了每2年更换的风险。结论：钛合金更优。
解答：比强度相近意味着同等重量下承载能力相当。但钛合金的强度和刚度更高，因此在空间受限（截面小）的高应力区域，钛合金可提供更高的承载能力。此外，钛合金的疲劳极限是铝合金的3倍以上，更适合交变载荷环境。
解答：7075-T6已是峰值时效状态，进一步提高疲劳极限空间有限。喷丸强化可将铝合金疲劳极限提高30-50%，但仍远低于钛合金。若疲劳要求严格，建议直接选用钛合金。
解答：主要原因是切削速度低（铝合金的1/10），刀具磨损快（硬质合金刀具寿命仅10-30分钟），且需专用高压冷却系统。同时钛合金毛坯价格昂贵。综合加工成本是铝合金的6-15倍。
解答：可以。例如高应力连接件用钛合金，壳体用铝合金。但需注意异种金属接触会产生电偶腐蚀，应进行表面绝缘处理或使用绝缘垫片。
解答：对于复杂拓扑优化结构，3D打印可减少材料浪费和后续加工，但粉末成本和设备折旧仍较高。目前3D打印钛合金成本仍高于传统机加工，适合小批量复杂零件。
钛合金和铝合金在机器人轻量化结构件中各有所长。铝合金以低密度、低成本和易加工性，适用于外壳、低应力支撑件；钛合金以高比强度、优异疲劳性能和耐腐蚀性，适用于高应力、长寿命关键承力件。选型决策应基于应力水平、疲劳要求、空间约束和预算。建议通过有限元分析评估峰值应力，若超过铝合金疲劳极限的50%，或预期寿命超过2万小时，优先考虑钛合金。在CNC加工中，钛合金需采用专用刀具和参数，铝合金则可高速高效加工。
—— 机器人轻量化材料研究
