CNC陶瓷加工因其材料的高硬度和高脆性而长期被视为制造领域的难点。常规金属加工中高效切削的策略在陶瓷材料上往往失效——刀具寿命骤降、崩边裂纹频发、表面完整性难以保证。然而，随着金刚石刀具技术的成熟、磨削工艺的精细化以及激光与超声等特种加工手段的引入，陶瓷的精密数控加工已建立起一套完整的技术体系。本文将对经典与先进陶瓷的CNC加工方法进行系统性技术指南，涵盖材料分类、刀具选型、切削参数、磨削精加工、辅助加工和品质控制等关键环节，为工艺人员提供具有可操作性的加工方案参考。

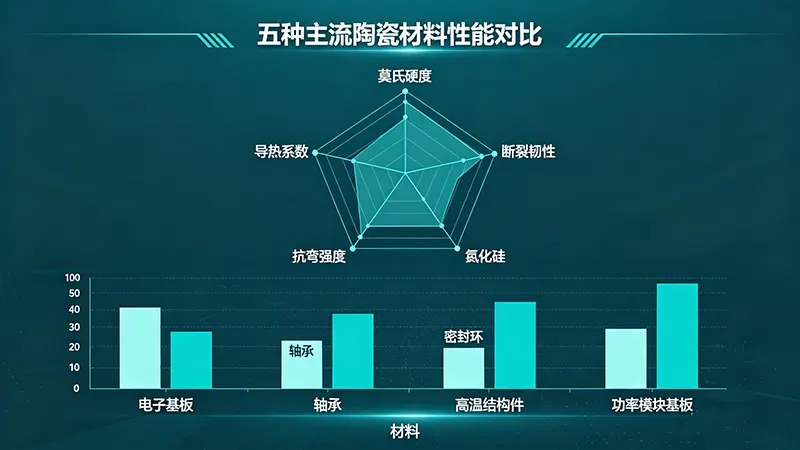

不同化学成分的陶瓷材料在硬度、韧性、导热性和断裂特性上差异显著，正确理解这些差异是制定加工策略的前提。
氧化铝陶瓷是目前工业应用最广泛的工程陶瓷之一，莫氏硬度约9级，断裂韧性较低（通常3-5 MPa·m^1/2），材料脆性大且几乎无塑性变形阶段，加工时极易在应力集中处产生裂纹并快速扩展，导致崩边或整体开裂。其导热系数约20-30W/(m·K)，散热能力有限，刀具钝化后热积聚问题尤为突出。从工艺参数对比看，氧化铝的切削速度往往远低于金属切削，需控制在5-15 m/min，进给量低至0.01-0.05 mm/r，否则极易引发碎裂。
在CNC铣消加工中，氧化铝陶瓷通常推荐主轴转速范围为15,000–40,000 rpm。粗加工时可采用较低转速（15,000–18,000 rpm）配合较大切深快速去除余量，而高光洁度精加工（如手机背盖）则需提升至30,000 rpm以上，通过高转速减少表面崩边，使表面粗糙度可达Ra 0.1 μm以下。攻牙等精细操作需控制转速在17,000 rpm左右，并配合螺旋下刀工艺以避免脆性断裂。
碳化硅的硬度达2500 HV以上（接近金刚石），是硬度较高、加工难度较大的工程陶瓷之一。其加工特征对主轴转速的要求与氧化铝有本质区别——碳化硅需更高转速（24,000–36,000 rpm）并配合分层切削策略方可有效切削。粗加工阶段转速约35,000 rpm，精加工阶段需提升至45,000–50,000 rpm以有效控制亚表面损伤。切削深度需格外保守：粗加工10–20 μm，精加工≤2 μm。高转速结合微步进进给（0.1 mm/s）可有效抑制崩边，边缘崩缺宽度可控制在3 μm以内。刀具方面必须使用单晶金刚石刀具（刃口半径<50 nm），并配合液氮气雾冷却（-50 °C）降低热裂纹风险。机床刚性要求也更为苛刻，导轨直线度误差需≤1 μm/100 mm。
氮化硅以其出色的硬度、断裂韧性和抗热震性而著称。然而，这些优点也使氮化硅成为难加工陶瓷的典型代表。其硬度达HV 1500-1800，加工过程中轻微的操作失误都会导致崩角、裂纹等缺陷，严重影响尺寸精度。氮化硅的加工需采用金刚石或CBN刀具，并严格控制切削力以避免材料脆性断裂。同时，氮化硅部件常对公差有极高要求（±0.01 mm或更高），需配备高刚性主轴（15,000–40,000 rpm）、动态平衡系统和温度/负载补偿模块，以抑制高速旋转时的振动和热变形。
氧化锆具有较高的断裂韧性（约8-12 MPa·m^1/2，远高于氧化铝），是工程陶瓷中较具韧性的材料之一。但其对温度变化敏感，加工时易发生应力诱导相变。针对氧化锆的磨削工艺参数需重点分析砂轮线速度、磨削深度与工件进给速度对磨削表面形貌和磨削力的影响。氧化锆对于高精度平面磨削的回火控制也提出了严格的技术要求。
在CNC加工体系中，陶瓷材料的加工难度与金属材料完全不同。绝大多数陶瓷材料不能通过增加主轴转速和进给量来直接提升效率，而是需要根据材料的具体硬度和断裂韧性建立更为保守的工艺参数区间。
陶瓷的硬度往往超过普通高速钢和硬质合金刀具材料的承受上限，因此刀具是否恰当直接决定了加工可行性和最终表面质量。
基本推荐原则是：金刚石工具和立方氮化硼是加工陶瓷的核心刀具材料。氧化铝加工时可选用PCD（聚晶金刚石）刀具或天然金刚石刀具，其中PCD刀具性价比高、适合批量加工。碳化硅的硬度极高且加工难度大，必须使用单晶金刚石刀具（刃口半径<50 nm）才能有效切削。氮化硅加工则优先选用金刚石（HV 10000以上）或CBN刀具（耐温1300 ℃，抗冲击性优于金刚石），普通硬质合金刀具在切削数分钟后即会严重磨损。
从硬质合金与陶瓷刀具的耐热性看，涂层技术也是重要的辅助手段。特种PVD涂层（如超纳米晶复合涂层nc-AlTiN/SiN）在某些更具韧性的陶瓷（如部分氮化硅）或轻量化铣削场合中可以作为金刚石刀具的重要补充。钨价的持续上涨也在推动陶瓷、CBN、PCD等低钨/非钨刀具材料获得更广泛的应用机会，陶瓷刀具在价格与性能之间正展现出新的竞争优势。
因陶瓷加工中刀具主要以磨损和崩刃模式失效，必须针对性地调整刀具的几何参数以平衡切削能力与刃口强度。推荐采用负前角设计（范围为-5°至-15°），通过增加主切削刃与工件的接触面积来增强刃口强度、减少崩刃，但同时需搭配适当后角（6°-12°）来减少后刀面与已加工表面的摩擦，降低切削热积累。螺旋角应控制在10°-20°这一较小范围内，以提高刀具的整体刚性。对于锋利的原始刀刃，必须进行刃口钝化处理（R0.005-R0.01 mm，即0.005-0.01 mm的圆角半径）或倒棱处理，以避免刀刃直接“啃咬”脆性表面而引起崩边。
陶瓷加工的切削参数不是追求“速度越高越好”，而是以“保持切削过程稳定性、避免瞬间过载”为目标。不同的陶瓷材料和加工阶段应根据力学特性采用不同的参数策略。
切削速度选型因陶瓷类型而存在显著差异。氧化铝陶瓷在数控铣床上推荐1000-3000 m/min，但需结合机床刚性综合评估；而氧化铝车削时的切削速度只需控制在5-15 m/min（金属加工通常在100 m/min以上），即能够有效防止工件碎裂。碳化硅陶瓷的切削速度需结合超硬刀具与高转速条件（35,000-50,000 rpm）统一设计。氮化硅粗加工建议切削速度≤100 m/min以降低热量聚集，半精加工可提升至100-150 m/min，精加工再进一步上探。
进给量同样需根据不同工艺阶段分层设定。在氧化铝精加工中，每齿进给量应控制在0.01-0.1 mm，半精加工阶段略高。氧铝的车削加工进给量需低至0.01-0.05 mm/r才能保证边缘质量。氮化硅粗加工进给速度可设在500-800 mm/min，半精加工阶段降低至400-600 mm/min，精加工阶段进一步下降至200-300 mm/min。总体原则是：进给量应保持恒定，不可出现突变，比金属加工至少保守一个数量级。
切削深度采用“浅切深”策略分层去除。氧化铝陶瓷粗加工切深0.1-0.5 mm，精加工阶段极保守地选择0.01-0.1 mm。碳化硅因硬度更高，粗加工切深需控制在10-20 μm，精加工≤2 μm。氮化硅粗加工背吃刀量仅0.1-0.3 mm，半精加工降至0.05-0.1 mm，精加工再收窄至0.01-0.05 mm。径向切宽（ae）也应保持较小值（例如0.02-0.05 mm）。分层切削策略的核心在于将总材料去除量拆解为多次轻切削，避免单次过载引发脆性破裂。
优化刀具路径（刀路）对延长刀具寿命、减少疲劳磨损至关重要。实际生产中可通过CAD/CAM软件优化刀具路径，尽量减少刀具在非切削状态下与工件表面的摩擦，合理规划刀路以避免刀具在空行程中的不必要磨损，从而提高刀具寿命。同时，应采用平滑的刀路过渡，避免急剧的力突变和对尖角区域的暴力载荷冲击。
关于分层工艺，精密氮化硅、碳化硅加工必须严格遵循粗加工→半精加工→精加工的完整工序链条。粗加工阶段侧重于高效去除主体余量，半精加工去除前一步产生的加工应力层，精加工才针对最终尺寸公差和表面粗糙度目标。若没有充分释放前道工序的残余应力积累，最终精加工后的尺寸反弹和微裂纹将不可避免。
充分的冷却策略对陶瓷加工至关重要。氧化铝加工推荐干式切削或微量润滑（MQL），亦可采用常规水冷或油冷，但需确保冷却液均匀喷射以避免热冲击。碳化硅因导热性差且加工时会生成大量切削热，需配置液氮气雾冷却（-50℃）以降低热裂纹风险并维持主轴热稳定性，同时对机床导轨直线度误差≤1 μm/100 mm提出了更高刚性要求。
陶瓷加工中最常见的问题集中于崩边、微裂纹及尺寸超差，可通过以下六种关键预防措施加以系统控制：
崩边是陶瓷加工中最常见也是影响较大的缺陷。控制策略包括：适当降低每齿进给量、使用锋利的（或经适当钝化）刀具刃口、采用圆弧切入代替直线垂直切入、使用较浅的切深和小的径向切宽（ae取0.02-0.05 mm）。对于碳化硅这类难加工材料，高转速结合微步进进给（0.1 mm/s）是有效抑制崩边的重要参考，可将边缘崩缺宽度控制在3 μm以内。
陶瓷的断裂韧性很低（氧化铝仅3-5 MPa·m^1/2），局部的切削力突变极易引发微裂纹。较佳预防方法是采用平滑的刀路过渡、避免铣削路径中的尖角转向，并在整个工序中保持切削负载的均匀性和可控性。使用螺旋下刀或分层渐进加工是减少贯穿性裂纹的有效手段。
陶瓷加工过程中的尺寸偏差往往源于刀具磨损导致的切削力增加，以及未被释放的残余应力。实行定时换刀（设定单刀加工件数上限）是核心措施。同时在半精加工后增加去应力时效处理（例如600-800℃低温退火）可有效释放残余应力，避免精加工后的尺寸反弹。高精度氮化硅零部件必须在恒温车间（20±1℃）进行精加工和终检，以避免温度波动引发的计量偏差。
机械切削之外，磨削工艺是决定陶瓷零件最终精度的核心步骤。对于高硬度和已淬硬陶瓷零件（尤其是经过烧结合金化处理的成品件），通常采用磨削作为终加工手段。传统切削方法无法保证亚微米级的平面度、圆柱度要求，因此高精度陶瓷零件的批量交付依赖于磨削工序。
陶瓷材料的磨削必须应用金刚石磨料砂轮。根据加工的具体陶瓷类型、加工精度要求和材料去除率，可选择多层钎焊金刚石砂轮、树脂结合剂金刚石砂轮以及专用于成型切入式磨削的CBN砂轮。砂轮的粒度编号范围广（如200目、800目甚至4000目），粗磨优先选择大粒度（粗加工用200-600目），精磨优先选择更细号数（1000-4000目）以降低磨痕深度。
ELID（ELectrolytic In-process Dressing）在线电解修整技术是解决陶瓷磨削过程中砂轮钝化的关键技术突破。磨削过程中,金属结合剂金刚石砂轮会因磨屑堵塞和磨粒钝化丧失切削力，而ELID技术通过电解作用实时修锐砂轮表面，保持金刚石磨粒的持续锋利状态。在陶瓷精密磨削中，ELID技术可将氧化铝或氧化锆的表面粗糙度Ra值降至10 nm以下，替代传统研磨抛光工艺，尤其适合批量生产时保证零件一致性。该技术已在工程陶瓷、光学玻璃、硬质合金等材料的高效磨削中得到成熟应用。
ELID磨削具有磨削过程稳定性良好、金刚石砂轮不会过快磨耗，从而提高贵重磨料利用率等特点。
采用高精度电火花或激光加工方法直接在砂轮上加工和修整微小排齿及复杂轮廓，满足小批量复杂陶瓷件的精密磨削。严格的过程检测确保了砂轮轮齿尺寸与排布精度（±0.002 mm）。此外，在加工过程中通过集成在线测量可实时补偿砂轮磨损和工件尺寸变化，构成全闭环质量控制。通过高精度数控坐标磨磨削中心，可将复杂陶瓷平面的平面度误差控制在≤0.002 mm/m的水平。
纵扭超声磨削：通过在磨削过程中引入高频纵向与扭转超声波振动，可增加单颗磨粒的实际切削弧长，减小其较大未变形切削厚度，稳定提高动态断裂韧性并扩展塑性去除区。碳化硅陶瓷的超声磨削与传统方法相比，较大亚表面损伤深度可降低约21.2%，为无微裂纹的超光滑加工提供了关键技术支撑。
激光辅助磨削：利用超快激光对碳化硅陶瓷表面进行预软化改性后再行磨削，可显著降低加工过程的切削力和亚表面损伤，尤其适合大面积平面磨削前的预处理环节。
在磨削加工体系中，陶瓷的精加工质量比数据指标更为复杂，需综合评估磨痕深度、残余应力分布和亚微米级裂纹控制情况。
激光加工已成为解决陶瓷微孔、微槽、薄壁零件甚至整体型面精加工的高效率替代方案。飞秒激光“冷加工”技术实现了陶瓷微孔加工的几何精度突破——方形孔R角突破3 μm且正反面保持零锥度（±1 μm误差），完全无热影响区,加工表面粗糙度Ra<0.2 μm。双波长激光（1064nm + 532nm）复合加工技术将材料去除率提升至≥150 mm³/min，加工尺寸精度达±5 μm，边缘重铸层厚度可控制在30 μm以内。激光加工对于SiC陶瓷的边缘崩裂控制表现突出，适合半导体探针卡基座等对同轴度和清洁度要求突出的场景。
针对含有导电相（如SiC晶须增强）的陶瓷复合材料，可以通过适当的电参数调节实现精密放电加工。采用多孔质放电电极可将材料去除率提升约47.2%，加工精度平均提高6.98%。在电子封装、微机电系统(MEMS)等特种微细结构加工中，电火花与激光技术的复合应用正在拓宽陶瓷的应用领域和总体工艺柔性。
在碳化硅、氧化铝和氮化硅等硬脆材料的孔加工和微细铣削场景中，超声振动辅助可显著降低平均切削力并改善排屑能力。超声波加工（USM）使用高频振动和研磨浆进行工作，能较大限度减少机械应力以防止微裂纹扩展，尤其适合薄壁件和微细阵列孔的精密加工需求。
陶瓷零部件的关键尺寸（特别是轴承孔、平面度、垂直度）必须通过高精度三坐标测头进行100%全检。由于陶瓷几乎没有塑性变形阶段，任何超出设计公差的偏差都可能暗示内部有微裂纹隐患。对于配合面粗糙度，常规检测要求Ra≤0.2 μm，密封面或光学元件需将表面粗糙度控制至Ra≤0.05 μm。
在精密加工设备清单中，三坐标测量仪和粗糙度仪是保障陶瓷终检质量的必备检测仪器。
亚表面损伤深度评估：传统方法仅通过粗糙度难以准确判断加工损伤是否深入到陶瓷亚表层。纵扭超声磨削的亚表面损伤深度较传统磨削较大可降低约21.2%，建议批量陶瓷交付时增加5%样品取样进行亚表面损伤金相评估。
残余应力检测：氧化铝陶瓷和氮化硅的精加工面需要采用X射线衍射法或钻孔法抽样检验表面残余应力分布，确保不会在后续使用中发生延迟开裂。该执行可参考质量保证体系中的抽样管理规则。
批量化陶瓷加工中，必须严格记录各工序的切削参数、刀具磨损数据和首件检测结果，建立完整的质量追踪体系。对于高端陶瓷和医疗植入物零件（如氧化锆股骨头），要求开展100%的硬度检测和无损探伤检查，以避免由批内工艺波动造成的批量报废风险。
解答：硬质合金刀具的硬度与氧化铝、氮化硅等硬质陶瓷接近甚至更低，切削时会产生剧烈磨损，甚至切削数分钟后即会失效。碳化硅的硬度达2500 HV以上，接近金刚石，仅靠硬质合金刀具很难达到可接受的加工精度和刀具寿命。金刚石（尤其PCD、天然单晶金刚石）和CBN是目前被广泛验证的超硬刀具材料，能够显著降低崩边、提高表面质量。对于小批量研发样件，成本允许时仍建议使用金刚石刀具，避免因工件报废而损失更多材料和调试代价。
解答：通常有两个主要原因。一是刀具磨损导致切削力非线性增加，工件在精加工时产生过度弹性变形或局部微崩裂，从而影响平面度。解决办法是缩短换刀周期或采用更新的金刚石砂轮。二是在粗加工与半精加工后未能有效去除残余应力，残余应力在精加工阶段重新释放，造成尺寸扭曲。增加半精加工后的去应力退火（如600-800℃低温退火）是改善平面度的关键措施。
解答：ELID在线电解修整技术能显著提高金刚石砂轮的持续锋利度，在批量生产氧化铝、氧化锆等精密零件（如轴承滚道）时，对于维持质量一致性（Cpk≥1.33）比传统修整方法效果更优。常规单个修整方式在粗磨和开荒阶段成本较低，但对于高硬陶瓷的长切削弧加工，ELID可以减少频繁换砂轮时的停机次数和公差波动风险。具体选择应结合单批次产能综合评估。
解答：激光切孔适用于微小孔和阵列结构，但传统长脉冲激光确实容易在孔壁留下重铸层和热影响区。解决方法是改用飞秒激光或水导激光技术—飞秒激光的脉冲宽度极短（fs级），几乎不产生热影响区，加工后孔壁无重铸层，且可实现零锥度（±1 μm）。双波长激光复合加工（1064nm + 532nm）也能够将重铸层厚度控制在30 μm以内，边缘崩缺控制出色。因此，对要求较高的碳化硅或氮化铝零件可优先考虑飞秒激光加工服务。
解答：氮化硅的硬度与断屑特性差异往往导致不同批次间出现细微的刀具磨损速率波动。实现稳定批量生产需建立刀具强制更换制度（如每50件强制更换精加工刀具）。加工过程中在机床中集成温度-负载双重补偿模块，根据实时反馈调整进给和转速以抵消切削力波动。精加工过程全程在恒温（20±1℃）环境下进行，同时抽检频率提高至10%以监控过程稳定性。
解答：氧化锆对热较为敏感，局部过热会触发应力诱导相变和表面氧化变色。这通常与冷却不均匀或者磨削区域瞬时积热有关。建议提高冷却液流量和压力，并使用多喷嘴对切削区全覆盖喷射。在条件允许的情况下，采用纵扭超声辅助磨削或分段磨削的往复走刀方法，避免热量在同一区域过度累积，从而消减回火变色风险。
陶瓷材料的CNC加工是一个覆盖多学科领域的综合性技术过程。从氧化铝、氧化锆、氮化硅到碳化硅，每种材料的结构和硬度差异都深刻影响切削性能，必须建立针对性的加工方案。超硬刀具材料（金刚石、CBN）的合理选型、几何参数优化、严格分层的切削参数控制以及充分的冷却管理，是克服崩边、微裂纹、尺寸偏差等脆弱特性的核心手段。充分结合磨削精加工、激光或超声振动等特种工艺，可有效拓宽加工能力边界。随着ELID在线磨削修整技术、飞秒激光加工和超声辅助等新工艺的应用推广，陶瓷加工装备的整体精密化水平将显著提升，为半导体、航空航天和新能源等高端制造业的功能陶瓷精密化提供重要的技术支撑。
