作者： 本站编辑 发布时间： 04-24-2026 来源： 本站
高温合金（如Inconel 718、GH4169、Waspaloy）因其优异的高温强度、抗蠕变和耐腐蚀性能，广泛应用于航空发动机、燃气轮机及热端部件。然而，其低导热率、高韧性、加工硬化倾向强等特性，使其成为公认的难加工材料。刀具磨损快、切削力大、表面质量不稳定是常见问题。本文从材料特性出发，系统解析高温合金的加工技巧，涵盖刀具选型、参数优化、冷却方式和切屑控制。

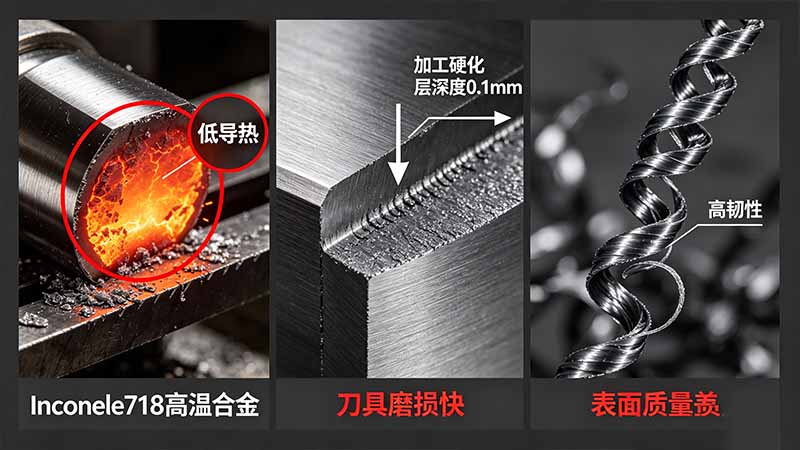

图1：高温合金的低导热、加工硬化、高韧性导致刀具磨损快
Inconel 718导热系数约11-15W/(m·K)，仅为碳钢的1/3。切削热集中在刀具刃口，温度可达1000°C以上，加速刀具塑性变形和扩散磨损。
切削表面硬化层硬度可提高50%-100%，深度达0.1-0.3mm。下一刀切削时，刀具需穿过硬化层，加剧磨损。
高温合金韧性高（断裂韧性约100MPa·√m），切屑不易折断，易缠绕刀具。同时材料与刀具亲和性强，易产生积屑瘤。
选用超细晶粒（≤0.5μm）硬质合金，钴含量8%-12%。牌号推荐ISO K类（如K10-K20），具有高红硬性和抗塑性变形能力。
推荐AlTiN或AlCrN基PVD涂层，厚度3-5μm。AlTiN涂层在高温下形成氧化铝保护层，抗氧化温度可达800-900°C。新一代TiSiN纳米复合涂层硬度达35-45GPa，抗氧化温度突破1100°C，适合高速加工。
采用正前角（6°-12°）、小后角（5°-8°），刃口钝化处理（0.01-0.03mm），提高抗崩刃能力。不等齿距铣刀可抑制颤振。

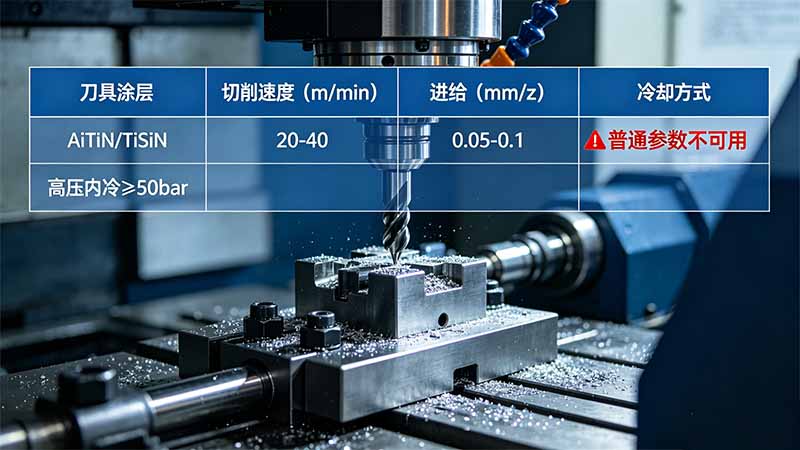

图2：高温合金加工推荐采用“低转速、大切深、大进给”策略
推荐20-40m/min。过低效率低，过高刀具迅速磨损。粗加工取下限，精加工取上限。
每齿进给0.05-0.12mm/z，粗取大值，精取小值。避免过小进给（<0.03mm/z），否则切削刃在硬化层上摩擦，加速磨损。
径向切深（ae）≤刀具直径的20%-30%，轴向切深（ap）1-3mm。大切深使热量更多地被切屑带走，保护刀具。
粗加工：Vc=25m/min，n=800rpm，f=80mm/min，ap=2mm，ae=2mm
精加工：Vc=35m/min，n=1100rpm，f=50mm/min，ap=0.3mm，ae=0.5mm
压力≥50-70bar，流量≥30L/min，通过刀具内冷孔直达切削区。高压可将切屑冲断，同时强制冷却，降低刀具温度100-200°C。
推荐油基切削液（如极压切削油）或高浓度水基乳化液（12%-15%）。油基润滑性更好，减少刀具磨损；水基冷却效率高。
适用于精加工和半封闭加工，但冷却能力有限，不建议用于重切削。
选用带波形或凹槽断屑槽的刀片，促进切屑卷曲和折断。铣削时采用摆线或螺旋路径。
高压喷液可将长切屑冲碎并排出加工区，防止缠绕刀具和工件。
避免过切或空切时刀具在已加工表面反复摩擦；采用顺铣方式减少切屑厚度变化。
避免刀具在硬化层上反复切削，精加工切深应大于硬化层深度（≥0.1mm）。
大前角、锋利刃口减少挤压，降低加工硬化程度。新刀或定期换刀至关重要。
在加工后立即冷却，可减少表面热影响区，防止二次硬化。
基于加工时间或零件数量设定强制换刀，避免刀具过度磨损导致的零件报废。参考值：粗加工刀具寿命30-60分钟，精加工15-30分钟。
观察切削力（主轴负载）变化、加工表面质量、切屑颜色。当表面出现划痕、切屑变蓝或主轴负载增加20%时，应换刀。
硬质合金刀具可修磨2-3次，成本为新刀的30%。修磨后需重新涂层或刃口处理。
| 加工场景 | 刀具 | Vc(m/min) | f(mm/z) | ap(mm) | 冷却 |
|---|---|---|---|---|---|
| 外圆车削粗加工 | CNMG120408-AlTiN | 25-30 | 0.15 | 1.5 | 高压油 |
| 外圆车削精加工 | VNMG160404-TiSiN | 35-40 | 0.08 | 0.2 | 高压油 |
| 立铣开粗 | Φ10-R1-AlTiN | 25 | 0.06 | 2.0 | 高压内冷 |
| 立铣精加工 | Φ6-R0.5-TiSiN | 30 | 0.04 | 0.3 | 高压内冷 |
| 钻孔 | Φ6.8硬质合金钻 | 12-15 | 0.05 | — | 高压内冷 |
解答：首先检查切削速度是否过高（应≤30m/min）。更换为TiSiN涂层刀具，使用油基切削液并确保高压内冷(≥50bar)。采用大进给(0.1mm/z)和大切深(1.5-2mm)，避免小切深摩擦。此外，检查机床刚性，消除振动。
解答：可能是切削速度过低导致积屑瘤，或刀具悬伸过长产生振动。提高切削速度至35m/min以上，使用不等齿距铣刀，减小悬伸比(≤4)。同时检查主轴跳动和刀柄平衡。
解答：陶瓷刀具（如SiAlON）适用于高温合金的连续切削，但抗冲击性差，不适合断续切削或毛坯有硬皮的情况。且需高速（200-400m/min）和干切削，对机床要求高。一般推荐硬质合金+高压冷却。
解答：观察切屑颜色（正常银白→发蓝→发紫表示温度过高），听切削声音（尖锐异响表示磨损），监控主轴负载（增加15-20%表明磨损）。也可定期停机显微镜检查后刀面磨损宽度VB（建议≤0.2mm）。
解答：推荐顺铣。顺铣时切屑由厚变薄，减少加工硬化，且切削力方向压向工件，减少振动。但顺铣要求机床无背隙，否则会产生冲击。
高温合金加工是一项系统性工程，需从刀具、参数、冷却、切屑控制等多维度协同优化。核心技术要点包括：选用AlTiN/TiSiN涂层超细晶粒硬质合金刀具；采用低转速（20-40m/min）、大进给（0.05-0.12mm/z）策略；配备高压内冷（≥50bar）油基切削液；设定严格的刀具寿命管理，防止过度磨损。通过上述方法，可将刀具寿命提升2-3倍，表面质量稳定在Ra0.8-1.6μm。在CNC加工领域，掌握高温合金加工技术是进入航空、能源高端供应链的关键能力。
—— 难加工材料工艺研究
