在广袤的光伏电站里，一排排光伏板像向日葵一样追着太阳转动，这就是光伏跟踪支架——一种能让发电效率提升15%-25%的智能系统。它不再是传统意义上固定不动的“架子”，而是一个集成了机械传动、电气控制、传感通信的复杂机电系统。在这套“追光”系统的背后，回转减速器、驱动轴、轴承座等核心部件的精密加工，决定了跟踪的精度、可靠性与25年的使用寿命。本文将深入解析光伏跟踪支架核心部件的CNC加工工艺。

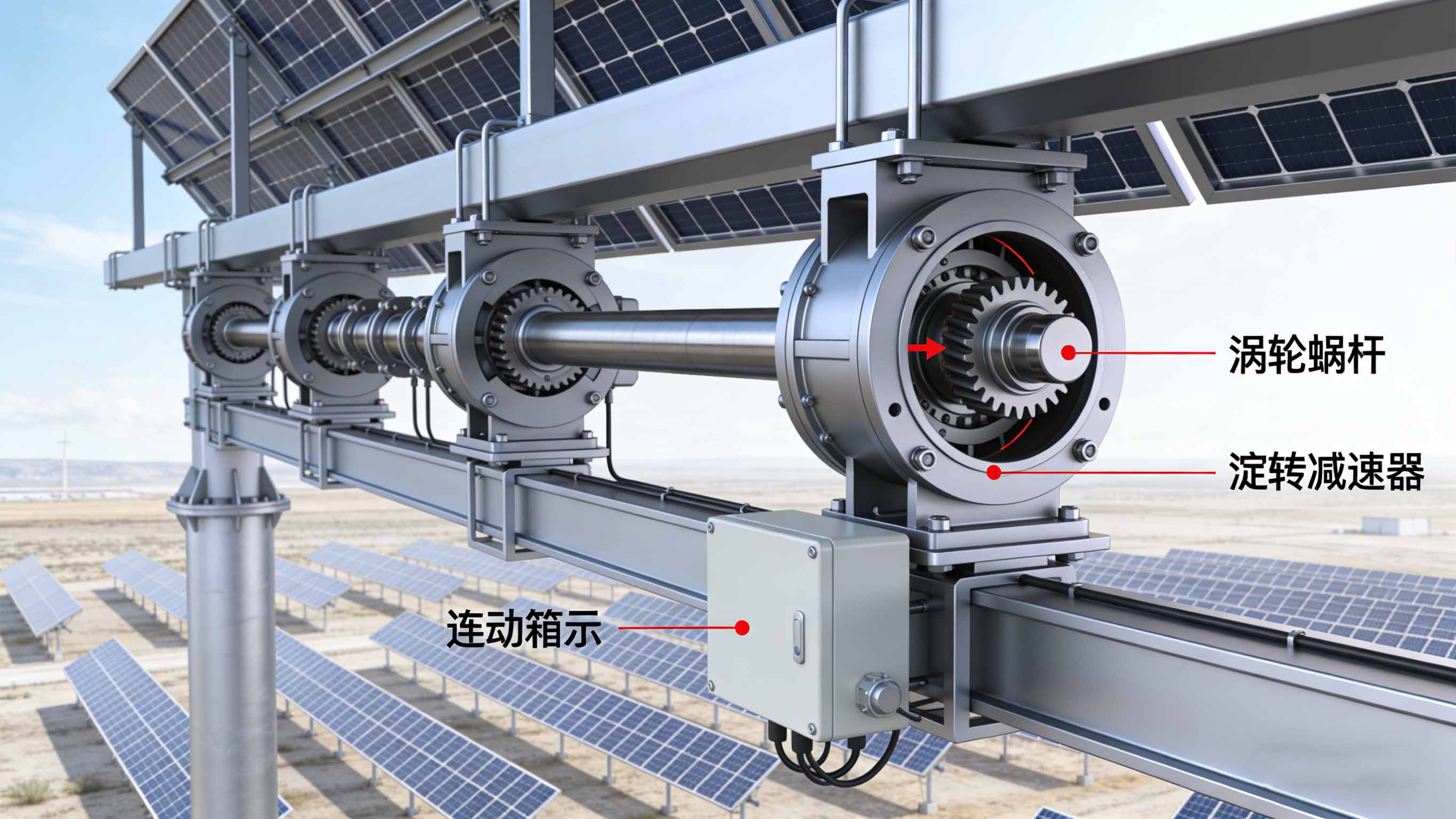

图1：光伏跟踪支架是一个复杂的机电系统，其核心传动部件的加工精度直接影响跟踪可靠性和电站收益
光伏跟踪支架通过电机驱动减速器，带动长长的驱动轴旋转，进而使整个支架上的光伏板跟随太阳方位角变化。单轴跟踪系统通常控制东西方向的角度，双轴系统则同时控制高度角和方位角。
相比固定支架，跟踪支架可提升发电量15%-25%，投资回报周期更短。但在大风、冰雪等恶劣天气下，它需要能可靠地“收帆”保护，这对传动系统的可靠性提出了极高要求。
跟踪支架中，大部分结构件（如立柱、主梁）采用热镀锌钢材，通过焊接或螺栓连接。但其中的精密部件——回转减速器壳体、驱动轴、轴承座、控制箱壳体等，则需要CNC精密加工来保证其性能和寿命。
功能： 回转减速器是跟踪支架的核心传动部件，通常采用涡轮蜗杆结构，具有大减速比、自锁特性。壳体承载整个减速器的内部零件，并连接电机和支架结构。
加工要点： 壳体上的轴承孔直径精度要求IT7级，孔距公差≤±0.02mm；蜗杆安装孔与涡轮安装孔的中心距和垂直度必须精确保证，否则会导致传动效率下降、噪音增大甚至卡死；安装法兰面需有良好的平面度，确保与电机和支架的密封连接。
典型设备： 卧式加工中心或镗床，一次装夹完成多孔镗削。
功能： 连接多个回转减速器，将动力从电机传递到整个支架阵列。长度可达数米至十几米，通常由多段连接而成。
加工要点： 连接端需加工高精度法兰或花键，保证多段轴同轴连接后的整体直线度；轴承位直径公差要求高，表面粗糙度Ra≤1.6μm；需考虑长轴加工时的挠曲变形，采用跟刀架或中心架支撑。
典型设备： 大型卧式车床或车铣复合中心。
功能： 支撑驱动轴，承受径向和轴向载荷。
加工要点： 轴承座的内孔与轴承外圈配合，公差要求严格；安装底面需与孔中心线保持垂直，保证安装后轴的直线度；轴套类零件薄壁易变形，需控制装夹变形。
功能： 容纳电机控制器、通信模块、传感器等电子元件，需具备良好的防护性能（IP65以上）。
加工要点： 密封面平面度控制；线缆接口的螺纹孔加工；散热结构加工。这与之前讨论的逆变器壳体有相似之处，但尺寸更小。
光伏跟踪支架核心部件的材料选择，需综合考虑强度、耐候性、加工性和成本。
代表牌号： QT400、QT450、QT500。
优势： 铸造性能好，可成型复杂内腔；减震性好；成本适中。
加工特点： 切削性能良好，但内部可能存在砂眼、气孔等铸造缺陷，需在加工中注意。
代表牌号： 6061-T6、ADC12（压铸）。
应用： 控制箱壳体、小型减速器壳体、电机座等。
优势： 重量轻，导热好，耐腐蚀。
代表牌号： 45#钢、40Cr、Q355B。
加工特点： 强度高，耐磨性好，但需进行调质或表面淬火处理，加工后需考虑热处理变形。

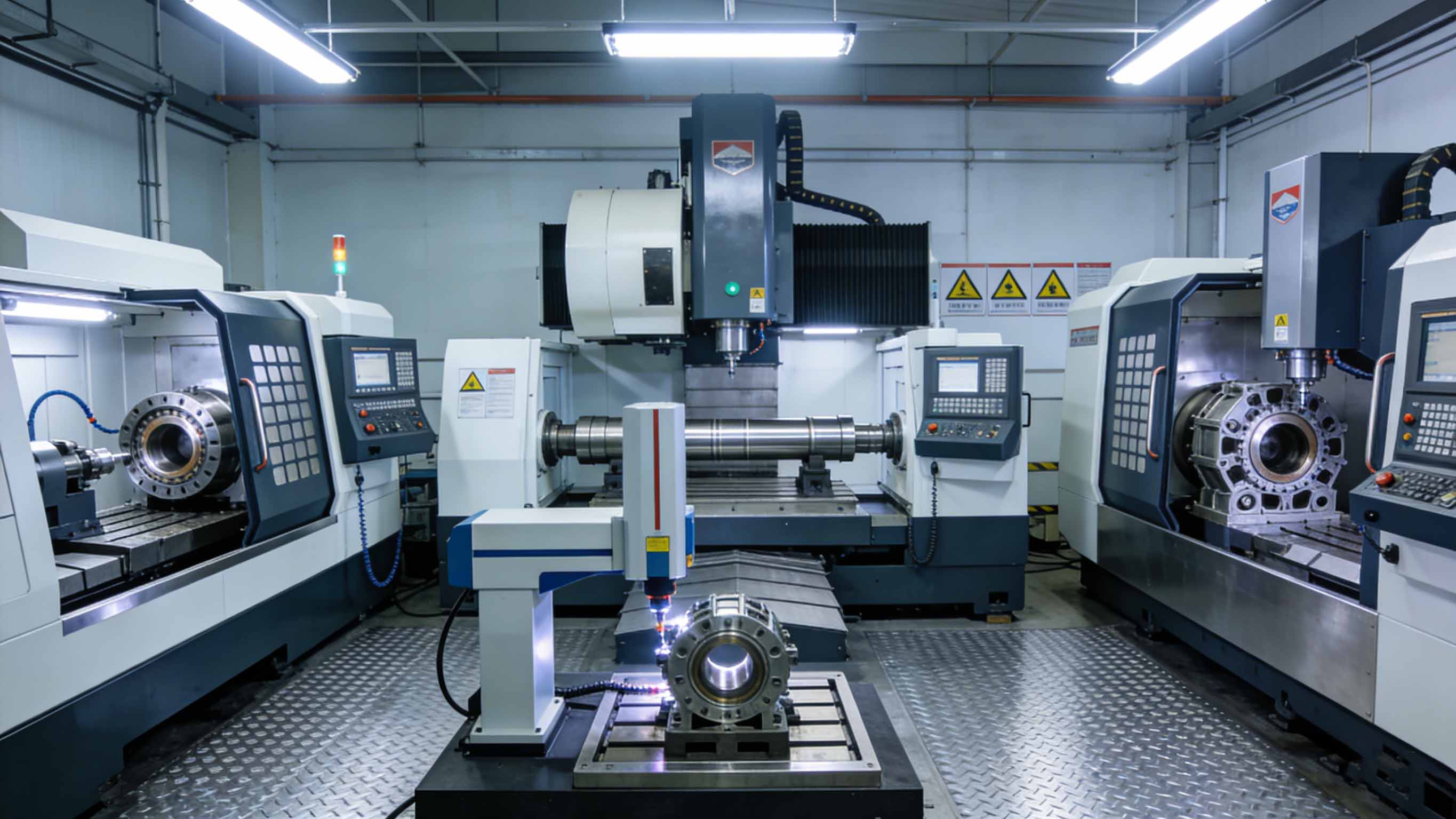

图2：跟踪支架核心部件的可靠制造，依赖于卧式镗铣、大型车削与精密检测的协同
回转减速器壳体的多孔加工，是保证传动精度的核心。采用高精度卧式加工中心，配合精密回转工作台，一次装夹完成多个轴承孔的镗削，保证孔距公差和同轴度。利用在机测量系统进行实时补偿，确保IT7级精度稳定实现。
针对长达数米的驱动轴，采用大型卧式车床或车铣复合中心。配备跟刀架和中心架，有效抑制细长轴加工的挠曲变形。对于分段轴的连接端，采用车铣复合一次完成法兰端面和连接孔的加工，保证多段连接后的整体直线度。
轴承座类零件壁薄，易因夹持力变形。采用专用软爪或涨芯夹具，均匀施力。粗精加工分开，精加工时采用小切深、高转速策略，减少切削力影响。
对需要淬火的部件（如驱动轴轴颈、齿轮），预留合理的磨削余量，淬硬后进行精密磨削，保证表面硬度和尺寸精度。深刻理解热处理变形规律，通过工艺优化控制变形。
三坐标全尺寸检测： 对回转减速器壳体的轴承孔直径、孔距、中心高进行100%或抽样三坐标检测，确保与涡轮蜗杆的完美配合。
跳动与直线度检测： 对驱动轴的轴颈跳动、整体直线度进行检测，使用偏摆仪或激光对中仪。
表面粗糙度检测： 对轴承配合面、密封面进行粗糙度抽检，确保满足设计要求。
无损检测： 对关键铸件（如减速器壳体）进行磁粉或超声波探伤，排查内部铸造缺陷。
装配验证： 对减速器总成进行空载扭矩、背隙、噪音测试，验证传动性能。对驱动轴进行现场拼接验证，检查法兰连接的同轴度。
需求： 某跟踪支架厂商中标一个大型地面电站项目，需要为其核心回转减速器配套加工铝合金壳体，年需求量达5万套。壳体为ADC12压铸毛坯，需精加工轴承孔、安装面、油封位和多个连接螺纹孔。
挑战： 产能需求大，交付周期紧；轴承孔精度要求IT7级，同轴度≤0.02mm；压铸件毛坯一致性差，存在一定变形；需在保证精度的前提下实现高效批量生产。
聚诚解决方案：
自动化产线规划： 针对5万套年产能，设计专用自动化生产线，配置多台卧式加工中心，配合机器人上下料和在线检测工位，实现24小时连续生产。
专用夹具与刀具方案： 设计液压自动夹具，一次装夹可完成多个工序加工。选用PCD刀具进行铝合金精加工，大幅提升刀具寿命和表面质量。
毛坯自适应加工： 在精加工前增加在机测量工序，自动检测毛坯关键位置的实际尺寸，动态调整加工程序，补偿压铸变形带来的误差。
SPC过程管控： 对关键尺寸（如轴承孔直径）进行在线测量并实时上传SPC系统，监控过程稳定性，及时发现异常趋势。
结果： 成功实现年产5万套的稳定交付，良率稳定在98%以上，轴承孔尺寸CPK值达1.33以上，有力保障了客户大型电站项目的顺利实施。
这一案例充分体现了专业CNC加工能力如何支撑新能源装备的大规模制造需求。
在光伏跟踪支架及新能源传动领域，聚诚精密专注于**核心传动部件的精密加工与批量制造**。我们的核心价值在于：
精密传动部件加工专长： 对减速器壳体、精密轴类等高要求部件，积累了从工艺设计到批量生产的成熟经验，深刻理解传动精度对系统可靠性的影响。
大批量制造能力： 通过自动化产线、在线检测和SPC过程管控，能够支撑从万套到十万套级别的稳定交付，满足大型电站项目的规模化需求。
多材料工艺覆盖： 从球墨铸铁、铝合金到合金钢，建立了针对性的切削参数库和刀具方案，可应对不同材料的加工特性。
从样件到批量的全周期服务： 既可配合客户进行新品研发试制，也可通过工艺固化实现大规模量产，支持产品快速上市。
我们深知，每一度清洁电力的背后，都离不开跟踪支架精确、可靠的转动。聚诚精密愿以我们在新能源传动部件领域的专业积累，成为您“追光事业”道路上的可靠伙伴。
光伏跟踪支架的CNC加工，是大型金属结构与精密传动部件制造的有机结合。它要求制造者既能驾驭数米长的驱动轴，也能在回转减速器壳体上实现微米级的孔系精度。随着光伏电站向更大规模、更恶劣环境拓展，跟踪支架的可靠性要求越来越高——更长的寿命、更高的精度、更低的维护成本。而这一切，都离不开背后精密制造能力的持续进化与支撑。
