液冷散热核心部件加工的精密度直接影响散热效率与系统可靠性。AI大模型训练与推理需求呈指数级增长，单颗AI芯片热流密度已突破千瓦级。液冷系统核心部件如液冷板、快拆接头、液冷歧管的CNC加工精度要求极高——微通道流道公差±0.02mm、密封槽公差±0.01mm、基板平面度≤30μm。本文从材料选型、工艺难点、加工流程到质量检测，系统解析液冷散热核心部件的精密加工技术。

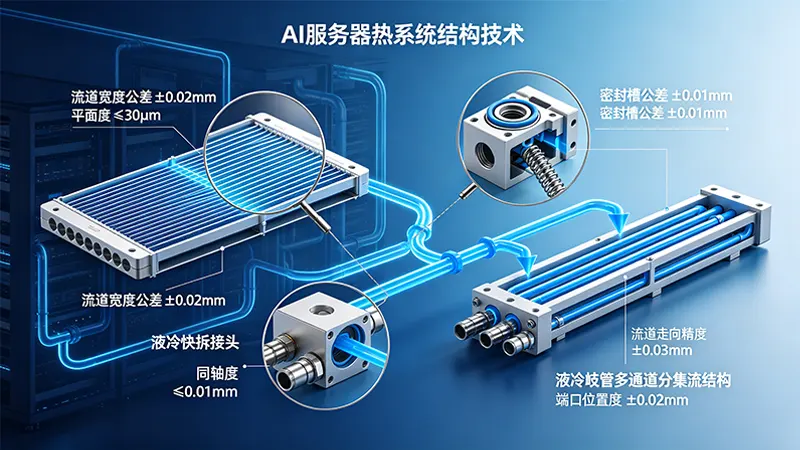

图1：液冷散热三大核心部件——水冷板、快拆接头、液冷歧管的结构特征与精度要求
液冷散热系统中，CNC加工涉及三大核心部件：水冷板、快拆接头、液冷歧管。各部件因功能不同，精度要求和加工难点也存在显著差异。
| 部件 | 核心精度要求 | 表面粗糙度 | 加工难点 |
|---|---|---|---|
| 水冷板（液冷板） | 流道公差±0.02mm，平面度≤30μm | Ra≤0.8μm（密封面） | 薄壁变形、深腔排屑、流道一致性 |
| 快拆接头 | 密封槽±0.01mm，螺纹6H级 | Ra≤0.4μm（密封槽底） | 微米级密封槽、细长内孔、去毛刺 |
| 液冷歧管 | 流道走向±0.03mm，孔位±0.015mm | Ra≤0.8μm（密封面） | 交叉孔加工、流道光洁度、密封性 |
在精密加工设备清单中，满足上述精度要求需要高刚性五轴加工中心、精密走心机以及高精度三坐标测量设备的协同支持。
液冷散热核心部件的材料选择直接影响导热性能、加工难度和系统可靠性。不同部件的材料选型策略如下：
| 部件 | 推荐材料 | 导热系数(W/m·K) | 选型理由 |
|---|---|---|---|
| 水冷板 | 6061-T6铝合金 / 3003铝合金 | 约167 / 约160 | 密度低、易加工、导热性能满足AI芯片散热需求 |
| 快拆接头 | 316L不锈钢 | 约16 | 耐腐蚀、机械强度高、适应冷却液环境 |
| 液冷歧管 | 6061-T6铝合金 / 316L不锈钢 | 约167 / 约16 | 铝合金轻量化；不锈钢耐高压 |
水冷板以铝合金为主流，兼顾导热与轻量化需求。快拆接头因需长期承受插拔力与冷却液腐蚀，316L不锈钢是主流选择。液冷歧管则根据应用场景在铝合金与不锈钢之间权衡。
水冷板（液冷板）是液冷散热系统中与芯片直接接触的核心部件，其加工质量直接影响散热效率与系统可靠性。
水冷板的微通道流道宽深公差需控制在±0.02~±0.05mm，流道宽度可细至0.1mm。这要求机床具备高主轴转速（≥24000rpm）和极低的主轴跳动（≤2μm）。采用搭载高速梯形算法和刀路光顺技术的数控系统，实现自适应速度光顺与位置前馈补偿，确保流道侧壁无台阶、无毛刺。微通道的精密加工可借助五轴联动实现多角度切削，提升复杂流道的加工可达性。
水冷板的薄壁流道结构在加工中极易产生震刀和变形。应对措施：采用热伸长补偿抵消长时间铣削机床热变形；激光测高联动补偿快速探测基材高低差，Z轴实时动态修正；专用调平夹具减少装夹应力对精度的影响。
基板平面度需控制在30μm以内。密封面粗糙度需满足真空钎焊气密标准，通常要求Ra≤0.8μm。精加工阶段采用专用面铣刀配合小切深、高转速策略，确保表面质量。
在CNC加工体系中，水冷板属于大型薄壁精密件的典型代表，其加工工艺链的完整性直接决定了散热性能的稳定性。
图2：快拆接头采用走心机一次装夹完成车、铣、钻、攻复合加工，密封槽是精度控制的核心环节
液冷快拆接头（Quick Disconnect Coupling，简称QD）是液冷系统中实现管路快速连接与断开的关键部件。其CNC加工精度直接决定密封可靠性。
快拆接头主体为圆柱形，适合采用带副主轴的多轴数控车床（走心机）进行加工。棒料通过自动送料机进入主轴，在一次装夹中完成外轮廓、内孔、端面、螺纹和密封槽的加工，避免二次装夹误差。走心机支持一次装夹完成车、铣、钻、攻等多道工序，可有效应对直通型、L型接头及复杂结构的加工。
密封槽是快拆接头精度控制的重中之重——槽宽和槽深公差需控制在±0.01mm以内，槽底粗糙度需达到Ra0.4μm以下，以确保O型圈或密封垫的可靠安装。采用专用成型刀具进行精加工，配合高精度在线检测确保尺寸一致性。
快拆接头涉及管螺纹（如NPT、G螺纹）的加工，采用螺纹铣削方式，精度需达到6H或6g级。加工完成后须进行严格的去毛刺处理，采用高压水射流或超声波清洗去除内孔、密封槽和螺纹中的切屑和毛刺，防止金属残留划伤密封面。量产目标节拍通常控制在60-90秒/件。
液冷歧管（分集流管）负责将冷却液均匀分配到多个液冷板，其流道走向精度和孔位精度直接影响各支路流量的均衡性。
液冷歧管内部通常包含多个交叉流道，需采用深孔钻或枪钻工艺完成长径比较大的孔加工。交叉孔的贯通精度直接影响冷却液流量分配，孔径公差需控制在±0.02mm以内。交叉孔相交处的毛刺清理是加工难点之一，需采用专用去毛刺工具或电化学去毛刺工艺。
歧管与液冷板的连接面需保证平面度≤0.03mm，粗糙度Ra≤0.8μm。采用精铣或磨削工艺完成密封面的最终加工，确保密封圈的有效压缩。
在批量生产中，需确保各支路流道的尺寸一致性，避免因流阻差异导致的散热不均。实施SPC统计过程控制，监控关键尺寸的CPK值≥1.33。
水冷板的流道加工完成后，需通过焊接将盖板与基体密封连接。焊接是决定密封性和可靠性的关键环节。
| 焊接工艺 | 优势 | 适用场景 |
|---|---|---|
| 真空钎焊 | 支持微通道等复杂流道设计 | 高功率芯片水冷板 |
| 搅拌摩擦焊（FSW） | 焊缝强度达母材90%以上 | 异形电池包水冷板 |
| 嵌管式 | 零焊缝泄漏风险 | 服务器机柜液冷系统 |
真空钎焊是目前AI服务器水冷板的主流焊接工艺。采用CNC将水道加工好后，利用真空钎焊方式将盖板与基体焊接，适合高精尖产品的密封连接。搅拌摩擦焊无需焊料，特别适合铝合金材料的焊接，焊缝强度可达母材90%以上。
焊接完成后，水冷板流道内部会发生一定的热变形，需在焊接后进行最终的精加工，恢复密封面的平面度（≤30μm）和流道尺寸精度。
液冷散热核心部件的质量检测需覆盖从毛坯到成品的全流程：
来料检验： 对铝合金棒料或不锈钢棒料进行材质光谱分析和硬度检测，确保材料符合规格要求。
工序间检测： 每批次首件需进行全尺寸检测（使用三坐标测量机或影像测量仪），关键尺寸（流道尺寸、密封槽、螺纹）实施SPC统计过程控制。
平面度检测： 采用激光平面度测量仪检测水冷板密封面平面度，要求≤30μm。高要求的元器件安装区平面度可按0.02mm/100mm标准执行。
泄漏测试： 加压气体（如氮气）检漏，水压检漏，气密性测试。泄漏率应≤1sccm的干燥空气，氦气泄漏检测可实现更高精度。
相关检测标准可参考质量保证体系中的精密零件检测规范。更多高品质CNC加工产品的品控案例可查阅功能型CNC加工技术中的实践参考。
微通道流道的宽度可细至0.1mm，深宽比大，普通三轴机床在加工深腔流道时刀具避空不足，容易产生干涉。五轴加工中心可通过倾斜主轴优化刀具姿态，使刀具侧刃与流道侧壁保持较佳切削角度，确保流道侧壁无台阶、无毛刺。同时，五轴加工可实现一次装夹完成多面特征加工，减少基准转换误差。
密封槽的槽宽和槽深公差需控制在±0.01mm以内，槽底粗糙度需达到Ra0.4μm以下。这一精度要求对刀具刚性、机床热稳定性和加工参数优化提出了极高要求。任何微小的尺寸偏差都可能导致O型圈密封失效，引发冷却液泄漏。
真空钎焊适合微通道等复杂流道设计，焊接过程中整个工件均匀受热，变形可控，是高功率芯片水冷板的主流选择。搅拌摩擦焊通过高速旋转的搅拌头摩擦生热使材料塑化连接，无需焊料，焊缝强度可达母材90%以上，适合异形电池包水冷板等大型平面焊接场景。选型时应综合考虑流道复杂度、批量规模和成本预算。
主要包括：①CNC加工过程中的切削热引起的机床热变形；②薄壁结构在装夹和切削过程中的弹性变形；③焊接后流道内部热应力释放导致的变形；④刀具磨损导致的切削力变化。解决方案包括采用热伸长补偿、激光测高联动补偿、专用调平夹具和严格的刀具寿命管理。
泄漏测试标准包括：加压气体（如氮气或干燥空气）检漏，在环境温度23℃±5℃下将部件加压至至少250kPa，持续时间≥60秒，泄漏率应≤1sccm干燥空气。对于更高要求的应用，可采用氦气泄漏检测实现更高精度。快拆接头还需进行带压插拔测试，验证断开状态下的密封性。
液冷散热核心部件的CNC加工是对精密制造能力的系统性考验。水冷板的微通道铣削与平面度控制、快拆接头的密封槽精加工与走心机一次成型、液冷歧管的多通道精度控制，每一类部件都有独特的精度要求与工艺难点。材料选型需在导热性能、耐腐蚀性和加工性之间权衡——铝合金水冷板兼顾散热与轻量化，不锈钢快拆接头确保长期耐压可靠性。真空钎焊与搅拌摩擦焊为流道密封提供了不同场景的工艺选择，而100%泄漏测试则是质量保障的后续防线。随着AI芯片功耗持续攀升，液冷散热部件的加工精度要求将进一步提高，精密制造能力将成为液冷散热产业的核心竞争力。
