液冷快拆接头如何实现无泄漏？核心设计与加工解析

一、结构与工作原理：从连接到断开的安全逻辑

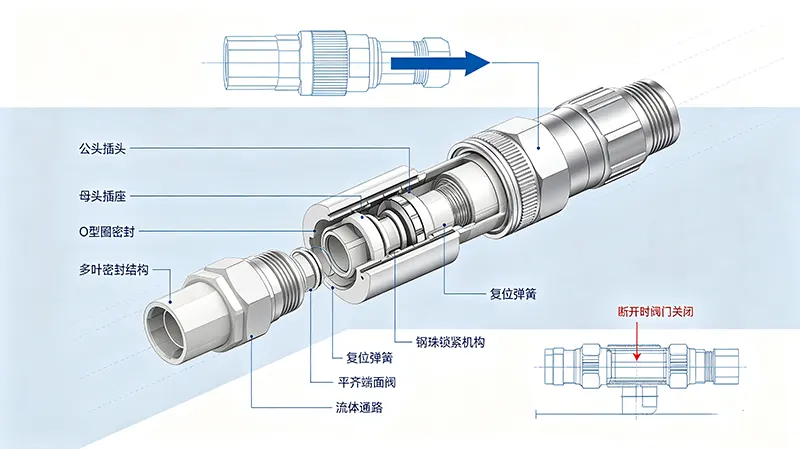

液冷快拆接头主要由公头（插头）与母头（插座）组成，内部集成密封件、弹簧、锁紧机构、导向槽等关键部件。其核心设计逻辑是：在连接状态下，公头与母头内部的阀门同时开启，形成畅通的流体通路；在断开状态下，两端的阀门自动关闭，切断流体通路，实现无泄漏分离。

实现这一功能的关键技术是**平齐端面阀（Flush-face Valve）** 设计。与传统锥形阀或O型圈密封不同，平齐端面阀在断开时阀芯与接头端面齐平，残留在阀表面的冷却液极少，不足以形成滴漏。这种“干式断开”（Dry Break）能力对于保护服务器内部电子元件至关重要——任何微量的冷却液滴落都可能引发短路，造成数十万至数百万美元的设备损失。

在液冷系统运行过程中，快接头需与冷却液直接接触，并实现带液带压插拔功能——要求在不借助任何工具的前提下，快速完成结合与分离动作，且无液体滴漏。这一特性对接头的设计提出了多重挑战：密封件需在长期浸泡下保持弹性，弹簧需在反复插拔中维持恒定压力，锁紧机构需在振动环境中保持连接可靠性。

二、主流类型：UQD、盲插式与干式断开

根据应用场景和连接方式的不同，液冷快拆接头主要分为以下几种类型：

UQD（Universal Quick Disconnect）是OCP（开放计算项目）定义的通用快速接头标准，已成为数据中心液冷系统的实际工业标准。UQD系列接头适配AI服务器、超级计算机等高功耗设备，通过连接冷板、机架与液冷管路，实现冷却液的安全流通与服务器的快速连接、拆卸及维护。UQDB系列盲插式接头则适用于模块板卡与机箱的快速对接，在服务器维护时可实现“即插即拔”的操作体验。

三、材料选型：不锈钢、铝合金与密封件

液冷快拆接头的材料选择直接影响耐腐蚀性、机械强度、重量和成本。主体材料通常选用316L不锈钢或铝合金。

316L不锈钢是目前AI服务器液冷快拆接头的主流材料，因其在冷却液环境下的耐腐蚀性和机械强度能够满足严苛的长期运行要求。铝合金接头则通过硬质阳极氧化处理提升表面硬度和耐腐蚀性，重量可减轻65%以上。密封件是决定接头密封寿命的关键部件，常用材料包括EPDM（三元乙丙橡胶）和氟橡胶（FKM），需在-40°C至+70°C的宽温域下保持弹性。

四、CNC加工工艺：微米级公差的实现路径

液冷快拆接头对加工精度要求极高——密封槽、内孔、端面、螺纹等关键特征的尺寸公差通常在±0.01mm级别，表面粗糙度需达到Ra0.8μm以下。快接头主要涉及纵切自动车床以及钻镗铰复合工艺。典型的加工工艺流程如下：

1. 棒料上料与一次装夹

接头主体通常为圆柱形，适合采用带副主轴的多轴数控车床（走心机）进行加工]。棒料通过自动送料机进入主轴，在一次装夹中完成外轮廓、内孔和端面特征的加工，避免二次装夹误差。走心机支持一次装夹完成车、铣、钻、攻等多道工序，可完美应对直通型、L型接头及复杂结构的加工。

2. 钻镗铰复合加工

接头的内孔和阀腔需要高精度的钻削、镗削和铰削加工。采用钻镗铰复合刀具，可在一次装夹中完成从钻孔到精铰的全过程，保证内孔的尺寸公差和表面粗糙度。密封槽的加工是精度控制的重点——槽宽和槽深公差需控制在±0.01mm以内，槽底粗糙度需达到Ra0.4μm以下，以确保O型圈或密封垫的可靠安装。

3. 螺纹加工

液冷快拆接头通常涉及管螺纹（如NPT、G螺纹）和普通螺纹的加工。螺纹加工采用螺纹铣削或刚性攻丝方式，螺纹精度需达到6H或6g级。螺纹表面的粗糙度和牙型完整性直接影响接头的密封性能和装配可靠性。

4. 去毛刺与清洗

加工完成后，必须进行严格的去毛刺和清洗工序。采用高压水射流或超声波清洗去除内孔、密封槽和螺纹中的切屑和毛刺。任何微小的金属残留都可能在带压插拔过程中划伤密封面，导致泄漏风险。接头在精密清洗后需进行干燥和防锈处理。量产目标节拍通常控制在60-90秒/件。

在CNC加工体系中，液冷快拆接头属于高精度、大批量的典型零件，其加工工艺链的完整性与一致性直接决定了产品的密封可靠性。

五、泄漏测试：从气密性到带压插拔

液冷快拆接头的泄漏测试是质量保障的核心环节。一旦接头在服务器运行中发生泄漏，冷却液可能直接接触芯片，瞬间摧毁价值数十万至数百万美元的设备。当前，液冷快速接头泄漏测试已形成较为完整的技术体系和标准规范，国际上主要参考ISO、SAE、ASTM等标准组织制定的相关检测标准，国内则有GB/T等国家标准和行业规范作为检测依据。

液体快速接头在连接及断开状态下均应保持密封，冷却工质泄漏量需符合标准要求。接头在连接和断开状态下的泄漏量是两项核心指标——连接状态下允许的泄漏量通常小于断开状态下的要求。带压插拔测试模拟了实际运维场景中，技术人员在管路仍带压的情况下断开接头并重新连接的操作，要求断开瞬间的泄漏量控制在微升级别。

相关测试标准可参考质量保证体系中的精密零件检测规范。

六、质量控制：全流程保障方案

液冷快拆接头的质量控制需贯穿从原材料到成品的全流程：

• 来料检验： 对316L不锈钢棒料或铝合金棒料进行材质光谱分析和硬度检测，确保材料符合规格要求。

• 工序间检测： 在CNC加工过程中，每批次首件需进行全尺寸检测（使用三坐标测量机或影像测量仪），关键尺寸（密封槽宽度/深度、内孔直径、螺纹中径）实施SPC统计过程控制。

• 100%泄漏测试： 每件成品必须通过气密性测试，合格后方可进入清洗和包装环节。

• 插拔寿命抽检： 定期抽取样品进行反复插拔寿命测试（通常要求≥1000次），验证密封件和锁紧机构的长期可靠性。

• 清洁度控制： 成品在洁净室环境中进行超声波清洗和干燥，包装前进行显微检查，确认内孔无金属残留。

液冷快拆接头是液冷系统中“小体积、高风险”的关键部件。液冷快拆接头、液冷歧管等热管理核心硬件产品已形成专门的产业分工。
