机器人关节是工业机器人、协作机器人及人形机器人的核心运动单元，其性能直接决定了机器人的精度、速度、负载能力和使用寿命。一个典型的机器人关节集成了减速器、轴承、电机、编码器、制动器等多种部件，需要在狭小的空间内实现精密传动与可靠支撑。CNC精密加工是制造这些核心部件的关键技术。本文将深度解析机器人关节各核心部件的精密加工工艺与技术难点。

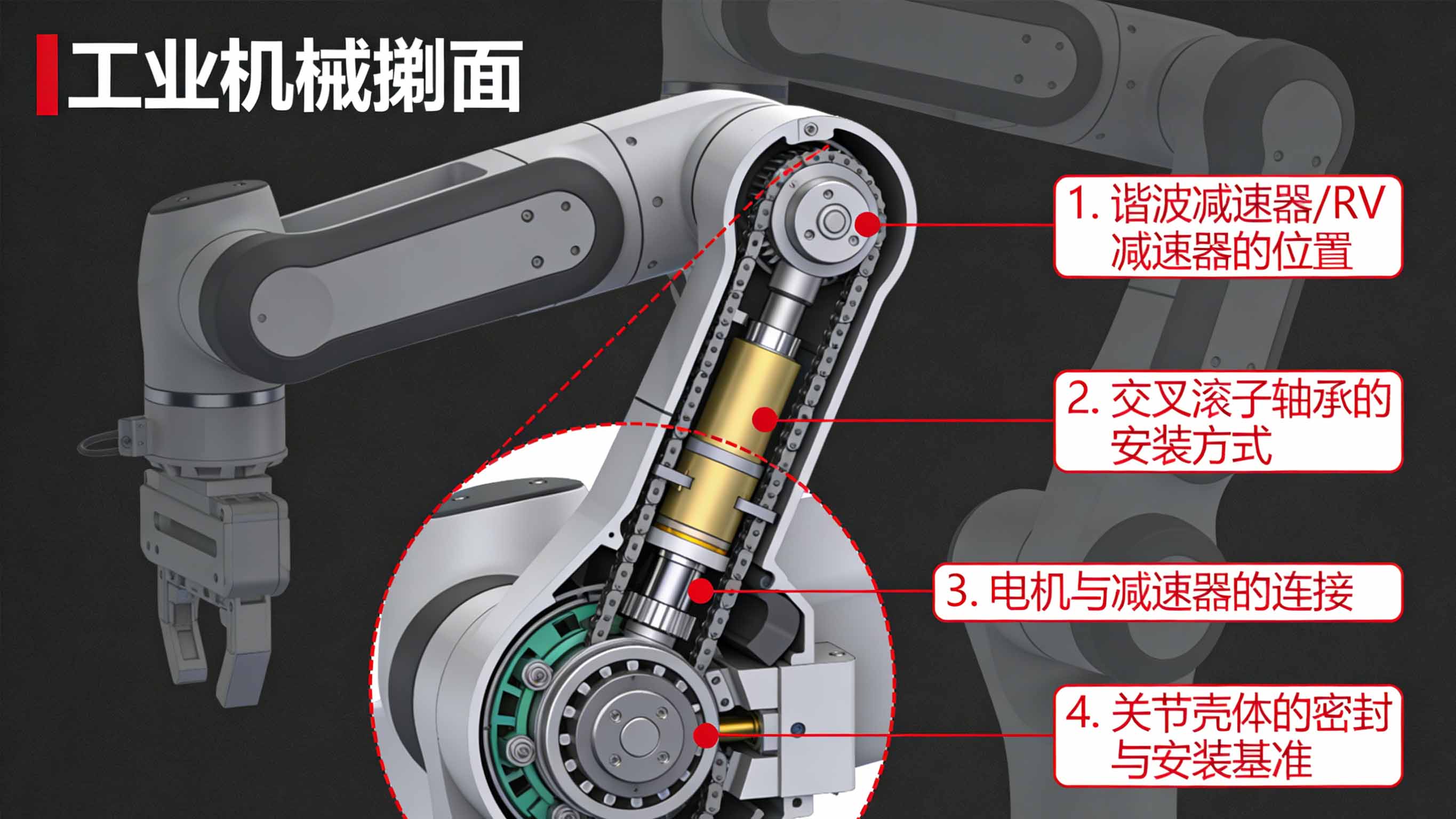

图1：机器人关节是集减速器、轴承、电机、编码器于一体的精密机电单元
减速器： 实现电机高转速到关节低转速的转换，同时放大扭矩。主流方案包括谐波减速器（用于轻负载、高精度）和RV减速器（用于重负载、高刚性）。
轴承： 支撑关节旋转，承受径向和轴向载荷。交叉滚子轴承因其高刚性和紧凑结构成为关节轴承的主流选择。
壳体： 为所有部件提供精密安装基准，同时承担密封和保护功能。
电机与编码器： 提供动力和位置反馈，其安装精度直接影响关节控制性能。
机器人关节的传动精度通常要求背隙≤1弧分（0.0167°），重复定位精度≤0.02mm，这对所有核心部件的加工精度提出了极高要求。
谐波减速器以其体积小、重量轻、传动比大、零背隙等优势，广泛应用于轻负载工业机器人和人形机器人关节。其核心零件包括刚轮、柔轮和波发生器。
刚轮为内齿圈结构，材料多为40Cr或42CrMo，需渗碳淬火。内齿加工可采用插齿、拉齿或磨齿工艺。对于高精度需求（JIS 2级以上），磨齿是必要工序。采用CBN砂轮在数控内齿磨床上进行成型磨削，可有效修正热处理变形，保证齿形精度。
柔轮是薄壁杯形结构，壁厚通常仅0.2-0.8mm，是加工难度较高的零件。核心难点在于：薄壁车削时的变形控制、外齿加工时的让刀控制、热处理变形补偿。需采用专用内撑夹具、多次时效处理和优化切削参数，保证壁厚均匀性≤±0.01mm。
波发生器由椭圆凸轮和柔性轴承组成。凸轮的椭圆轮廓度要求≤0.005mm，需在高精度外圆磨床上通过CNC插补实现成型磨削。柔性轴承为薄壁轴承，其内外圈加工需严格控制装夹变形。
RV减速器（Rotary Vector减速器）采用摆线针轮结构，具有高刚性、高承载能力、耐冲击等特点，广泛应用于重负载工业机器人的基座、肩部等关节。
摆线轮是RV减速器的核心零件，其齿形为短幅外摆线等距曲线。加工难点在于：齿形复杂，需专用成型刀具；薄壁结构易变形；材料多为轴承钢（GCr15），需淬硬后磨削。采用高精度数控摆线磨齿机，一次装夹完成齿形磨削，保证齿形精度和表面质量。
针齿壳为盘状结构，圆周上分布多个针齿销孔。孔的位置度、圆柱度要求极高，直接影响传动平稳性。采用卧式加工中心或数控镗床，通过一次装夹完成所有孔的镗削，保证孔距公差≤±0.01mm。
行星架需支撑多个行星轮，其轴承孔的位置度和同轴度要求严格。采用五轴加工中心一次装夹完成多面加工，保证各孔的空间位置精度。
曲柄轴为偏心轴结构，偏心距精度直接影响摆线轮啮合。采用高精度数控外圆磨床，通过两顶点装夹，一次完成各轴颈和偏心部的磨削。
交叉滚子轴承因其高刚性、紧凑结构，成为机器人关节轴承的主流选择。其特点是滚子呈90°交叉排列，可同时承受径向、轴向载荷和倾覆力矩。
内外圈为薄壁环状结构，材料多为轴承钢（GCr15）。加工难点在于：滚道精度要求高（圆度≤0.003mm，粗糙度Ra≤0.2μm）；薄壁结构易变形。需采用精密数控车床进行粗精加工，精加工时使用专用夹具控制变形。
滚道需采用高精度数控轴承磨床进行成型磨削，通过在线测量实时补偿，保证滚道轮廓精度。对于交叉滚子轴承，两个方向的滚道需分别磨削，并保证相对位置精度。
保持架用于隔离和引导滚子，多为尼龙或铜合金。采用CNC铣床加工滚子兜孔，保证兜孔位置度和尺寸一致性。
关节壳体是关节的“骨架”，为减速器、轴承、电机等提供精密安装基准，同时承担密封和保护功能。
壳体材料多采用铝合金（6061-T6、7075-T6）以减轻重量，或球墨铸铁（QT450）以提高刚性。对于人形机器人等对重量敏感的应用，多采用高强度铝合金。
壳体上需加工多个轴承座孔、定位止口、安装螺纹孔。各孔的位置度、同轴度、垂直度要求极高（通常≤0.02mm）。采用卧式加工中心或五轴加工中心，一次装夹完成多面加工，保证孔系空间位置精度。
为减轻重量，壳体常设计为薄壁结构。加工时需采用专用夹具和优化切削参数，防止装夹变形和切削热变形。粗精加工分离，精加工前安排去应力时效处理。
关节需具备一定防护等级（IP54-IP67），壳体上需加工密封槽、油封位等特征，保证与端盖的密封配合。
各部件加工完成后，还需进行精密装配和性能测试，才能交付完整的关节模组。
关节装配需在洁净环境中进行，严格控制轴承预紧力、减速器啮合间隙、编码器安装位置等。装配过程中需使用扭矩传感器、高度规等工具进行实时测量。
背隙测试： 测量关节正反转时的空程，要求≤1弧分。
传动误差测试： 测量输入输出角度偏差，评估传动精度。
刚度测试： 施加负载测量变形量，评估关节刚性。
温升与效率测试： 在不同转速和负载下测量温升和传动效率。
寿命测试： 进行长时间连续运行测试，验证可靠性。
需求： 某机器人制造商为其新一代重负载机器人开发RV减速器，需要批量加工行星架部件。行星架为40Cr合金钢锻件，需加工3个行星轮轴孔（120°分布）、中心轴承孔和输出法兰。要求：3个轴孔的分度误差≤0.015mm，与中心孔平行度≤0.01mm，表面粗糙度Ra≤0.8μm，年需求量5000套。
挑战： 孔系位置精度要求高；批量大，需保证一致性；材料硬度较高（调质后HB280-320），刀具磨损需控制。
聚诚解决方案：
工艺方案设计： 采用卧式加工中心，配备精密回转工作台，一次装夹完成所有孔的钻、扩、铰加工。设计液压自动夹具，保证装夹重复定位精度≤0.005mm。
刀具选型与寿命管理： 选用进口高硬度专用铰刀，建立刀具寿命数据库，每加工一定数量后强制换刀，防止刀具磨损影响精度。
在机测量与补偿： 精加工前使用机床测头测量毛坯位置，自动调整坐标系。精加工后再次测量关键尺寸，实时补偿刀具磨损。
SPC过程管控： 对关键尺寸（轴孔直径、分度）进行在线测量并上传SPC系统，监控过程稳定性，及时发现异常趋势。
结果： 成功实现年产5000套的稳定交付，轴孔分度误差控制在0.01mm以内，CPK值达1.33以上，有力保障了客户RV减速器的量产需求。
这一案例充分体现了专业五轴加工能力如何支撑机器人核心部件的大规模精密制造。
在机器人关节传动领域，聚诚精密专注于**减速器、轴承、壳体等核心部件的精密加工与批量制造**。我们的核心价值在于：
多类型减速器加工能力： 从谐波减速器的柔轮、刚轮到RV减速器的摆线轮、行星架、针齿壳，积累了丰富的工艺经验和刀具方案。
精密轴承加工技术： 掌握交叉滚子轴承内外圈车削、滚道磨削、保持架加工等全套工艺。
复杂壳体加工专长： 擅长关节壳体的多孔系精密加工和薄壁变形控制，保证各安装基准的空间位置精度。
从样件到批量的全周期服务： 既可快速响应研发阶段的迭代需求，也可通过自动化产线和SPC管控实现规模化稳定生产。
我们深知，机器人关节的每一微米精度，都关乎着机器人的运动精度与工作可靠性。聚诚精密愿以我们在精密传动部件领域的专业积累，成为您机器人产业化道路上的可靠伙伴。
机器人关节的精密加工，是机械制造领域多学科技术的集大成者。从谐波减速器的薄壁柔轮，到RV减速器的摆线轮，再到交叉滚子轴承的超精滚道，每一种核心部件都在挑战着精密加工的极限。随着工业机器人的普及和人形机器人的兴起，对关节部件的需求正从“能做”向“高精度、高一致性、低成本、大批量”全面演进。选择一家同时掌握多种精密加工技术、具备规模化制造能力、深刻理解传动系统原理的合作伙伴，是在这场智能制造革命中赢得先机的关键。
