五轴加工中心的液冷系统不仅是保证机床精度的“恒温器”，更是高速、重载切削条件下维持设备长期可靠运行的关键子系统。主轴套筒冷却、转台散热、电主轴恒温——每一个液冷部件的加工质量都直接影响机床的热稳定性与加工精度。本文从液冷部件分类、材料选型、CNC加工工艺到密封检测，系统解析五轴加工中心液冷部件的制造技术。

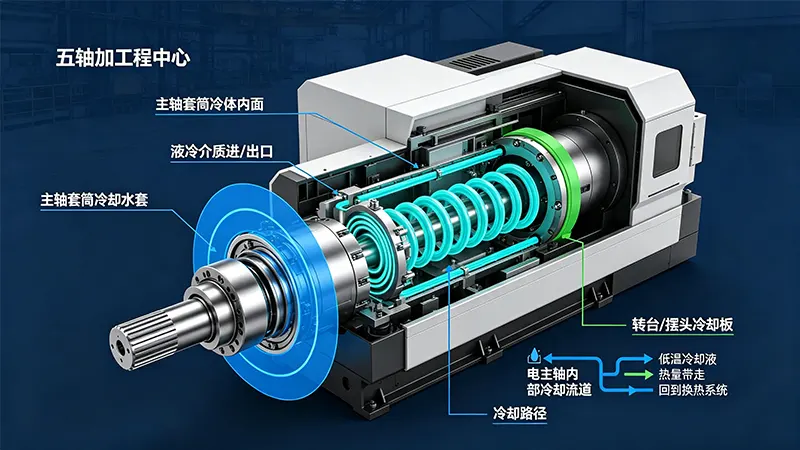

图1：五轴加工中心的三大液冷部件——主轴套筒冷却水套、电主轴内部流道、转台/摆头冷却板
五轴加工中心的液冷系统通常由三大类核心部件组成，每类部件的功能定位和加工要求各不相同。
| 部件类型 | 核心功能 | 工作温度范围 | 加工精度等级 |
|---|---|---|---|
| 主轴套筒冷却水套 | 环绕主轴轴承，维持恒温 | 20±0.5°C | IT5-IT6 |
| 电主轴内部冷却流道 | 集成于主轴转子，直接冷却发热源 | 20-30°C | IT6-IT7 |
| 转台/摆头冷却板 | 维持旋转轴壳体热稳定性 | 20±1°C | IT6 |
主轴套筒冷却水套是环绕主轴轴承的环形腔体结构，通过循环冷却液带走轴承高速旋转产生的热量，维持主轴系统在20±0.5°C的恒温状态。其加工精度直接影响冷却液流动均匀性和热交换效率。
电主轴内部冷却流道是集成于主轴转子内部的复杂流道系统，冷却液直接流经发热源——电机定子和转子周围，实现较高效的热量导出。由于流道嵌入主轴内部，其加工对刀具可达性和深腔加工能力提出了极高要求。
五轴加工中心的旋转轴（转台、摆头）在连续加工中会产生摩擦热和驱动电机发热，若不加以控制，热膨胀将直接导致旋转轴定位精度下降。冷却板通常为平面或弧面腔体结构，贴合在旋转轴壳体表面，通过循环冷却液维持热稳定性。在五轴CNC加工设备中，冷却系统的效能直接影响五轴联动精度的长期保持性，其核心部件的加工质量是设备可靠性的基本保障。
液冷部件的材料选择需同时满足导热效率、耐压强度、耐腐蚀性和可加工性等多重要求。
| 材料 | 导热系数(W/m·K) | 抗拉强度(MPa) | 加工难度 | 典型应用 |
|---|---|---|---|---|
| 6061-T6铝合金 | 约167 | 310 | 中等 | 冷却板、水套壳体 |
| 7075-T6铝合金 | 约130 | 572 | 较高 | 高刚性转台冷却板 |
| 40Cr合金钢 | 约45 | 980 | 高 | 主轴套筒水套 |
| 304不锈钢 | 约16 | 520 | 高 | 冷却液管路接头 |
主轴套筒冷却水套需要兼顾较高的结构强度和可加工性，40Cr合金钢是典型选择。电主轴内部流道因空间限制，多采用与主轴本体一体化的材料方案（如20CrMnTi渗碳钢）。冷却板则优先选用6061-T6铝合金，兼顾导热、轻量化和加工效率。在精密加工设备清单中，针对液冷部件的材料特性选配专用刀具和切削参数是保证加工质量的基础环节。

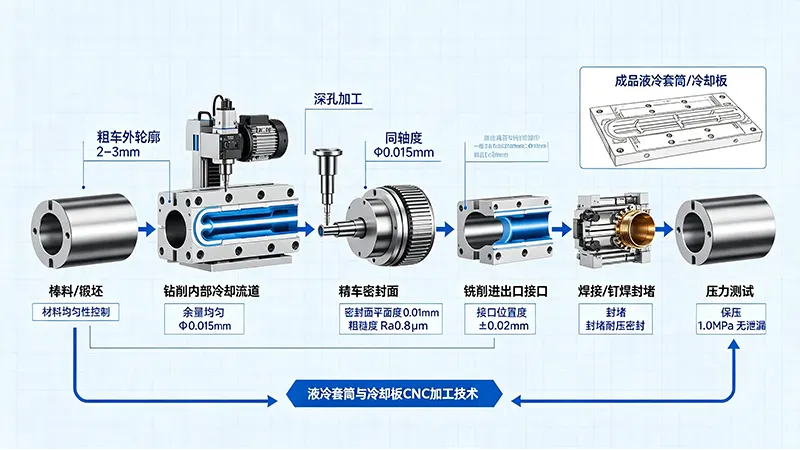

图2：液冷套筒加工需经粗车、深孔钻削流道、精车密封面、铣削接口等工序，每道工序均有独立的精度控制要求
冷却水套为环形腔体结构，加工难点在于保证内外圆同轴度和流道壁厚均匀性：
粗加工： 采用大型数控车床完成内外轮廓粗车，预留1-1.5mm精加工余量。
流道钻削： 沿圆周方向钻削环形流道，采用深孔钻或枪钻工艺，孔径公差±0.02mm，孔壁粗糙度Ra≤1.6μm。
半精加工： 释放应力后，半精车内外圆及端面，同轴度控制Φ0.02mm以内。
精加工： 采用高精度数控车床，控制外圆圆柱度≤0.005mm，内孔圆度≤0.005mm，密封端面平面度≤0.01mm。
电主轴内部冷却流道集成于主轴转子内部，通常为螺旋形或轴向孔系结构：
深孔加工： 采用枪钻完成长径比>10的轴向孔加工，孔径公差±0.015mm，直线度≤0.02mm/100mm。
螺旋流道铣削： 使用四轴联动或五轴联动加工中心，铣削螺旋冷却槽，槽深公差±0.02mm，保证流道截面积一致性。
交叉孔加工： 钻削径向连接孔，与轴向流道贯通。交叉处须进行去毛刺处理。
冷却板通常为平面或弧面腔体结构，需贴合旋转轴壳体表面：
采用五轴加工中心一次装夹完成冷却板的正反面加工，保证安装面与冷却腔的位置精度。
冷却腔铣削使用大直径玉米铣刀，分层加工，切深≤1mm，控制薄壁变形。
密封槽加工采用专用成型刀具，槽宽公差±0.015mm，槽底粗糙度Ra≤0.8μm。
液冷部件的密封性是决定使用寿命和可靠性的关键指标。液冷部件常见的密封方式包括：
| 密封方式 | 适用场景 | 泄漏率要求 | 工艺要点 |
|---|---|---|---|
| O型圈密封 | 冷却板端盖、接头连接 | ≤1×10⁻⁵ Pa·m³/s | 密封槽尺寸精度±0.01mm |
| 激光焊接 | 薄壁流道封堵 | 无泄漏（熔融连接） | 控制热输入，减少变形 |
| 真空钎焊 | 复合结构冷却板 | 无泄漏 | 焊接温度精确控制±5°C |
| 搅拌摩擦焊 | 大型铝合金冷却板 | 无泄漏 | 焊接深度控制±0.2mm |
对于高温高压工况下的主轴套筒冷却水套，通常采用螺纹端盖配合O型圈的组合密封方式。冷却流道的封堵则多采用激光焊接或真空钎焊，要求焊缝无气孔、无裂纹。搅拌摩擦焊则用于铝合金冷却板的大型平面密封，焊缝强度可达母材的90%以上。液冷部件的密封质量可参考质量保证体系中的密封性检测标准。
液冷部件在装机前必须通过全面的质量检测。五轴加工中心液冷部件的质量检测需覆盖以下几个维度：
同轴度/圆度： 使用三坐标测量机检测主轴套筒内外圆的同轴度和圆度，要求同轴度≤Φ0.015mm，圆度≤0.005mm。
平面度： 冷却板密封面平面度检测，要求≤0.01mm/100mm。
流道尺寸： 使用内窥镜或工业CT检测内部流道的宽度、深度和壁厚均匀性。
水压测试： 施加工作压力1.5倍的测试压力（通常≥3MPa），保压30min，观察压降和可见泄漏。
气密性测试： 采用氮气或干燥空气，加压至工作压力，泄漏率应≤1×10⁻⁵ Pa·m³/s（对应氦气检漏标准）。
氦气检漏： 对于高可靠性要求的主轴水套，需进行100%氦气质谱检漏，泄漏率≤1×10⁻⁸ Pa·m³/s。
采用流量测试台测量液冷部件的流阻特性，确认流道无堵塞、无毛刺，流量偏差控制在设计值的±5%以内。对于内部流道，可采用内窥镜逐段检查，确认无切屑残留和加工缺陷。
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 冷却水套壁厚不均匀 | 装夹变形、切削热变形、毛坯偏心 | 优化装夹方式（真空吸盘/低应力夹具）；粗精加工分离；预留足够精加工余量 |
| 流道内壁粗糙度过高 | 刀具磨损、切削参数不当、排屑不畅 | 使用锋利刀具；优化切削参数；增加高压内冷 |
| 密封面平面度超差 | 薄壁变形、夹持力过大、热变形 | 精加工前释放应力；降低夹持力；使用真空吸盘 |
| 焊接后流道变形堵塞 | 焊接热输入过大、焊接顺序不当 | 优化焊接参数；增加内部支撑；焊接后流道通球检测 |
| 压力测试泄漏 | 密封结构加工精度不足、焊缝缺陷 | 复查密封槽尺寸；增加密封圈压缩量；补焊或更换密封件 |
主流五轴加工中心通常采用去离子水或专用冷却液作为冷却介质。冷却液通道多与机床主体金属直接接触，对材料耐腐蚀性和抗冲刷性有明确要求。铝合金冷却板需进行阳极氧化处理或涂覆防腐蚀涂层，不锈钢和合金钢水套则依靠材料本身的耐蚀性和表面粗糙度控制来保证长期密封可靠性。
水套与主轴轴承的直接安装精度决定了主轴在高速旋转时的热稳定性。如果水套内外圆同轴度超出Φ0.015mm，冷却液流动不均匀会造成主轴局部温升不一致，直接引起主轴热伸长差异，进而导致加工尺寸漂移。因此，IT5-IT6级的精度等级是保证主轴长期精度的基本门槛。
直线度是深孔加工的核心指标之一。推荐采用枪钻系统（Gundrilling），配合高压内冷和导向套支撑。对于长径比超过30倍的流道，建议分两次走刀：先预钻孔（直径比最终尺寸小0.5-1mm），再精铰至最终尺寸，可有效控制直线度≤0.02mm/100mm。
焊接变形控制可从工艺设计入手：一是焊接前预留精加工余量（单边0.3-0.5mm），焊接后重新精加工密封面；二是采用对称焊接顺序，减小热应力集中；三是在焊接过程中增加夹具约束，限制变形。对于铝合金冷却板，优先选用搅拌摩擦焊，其热输入较低，变形可控性优于传统弧焊。
压力测试通常分为耐压测试和泄漏测试两道工序。耐压测试以工作压力的1.5倍施压，保压30分钟无可见变形或泄漏为合格。泄漏测试则采用干燥空气或氮气，保压5分钟，允许压降≤1%为合格。对于高精度主轴水套，还须通过氦气质谱检漏，泄漏率≤1×10⁻⁸ Pa·m³/s。
五轴加工中心液冷部件的精密加工是保障机床长期精度保持性的基础工程。从主轴套筒冷却水套的同轴度控制（IT5-IT6级，同轴度≤Φ0.015mm），到电主轴内部流道的深孔加工（直线度≤0.02mm/100mm），再到冷却板的平面度与密封性（平面度≤0.01mm/100mm，泄漏率≤1×10⁻⁵ Pa·m³/s），每一个部件都有其独特的精度要求和工艺逻辑。材料选型需在导热性、强度和可加工性之间权衡——铝合金适合冷却板，合金钢/不锈钢则用于高压水套。密封结构的设计与焊接工艺的选择，决定了液冷系统的长期可靠性。压力测试（1.5倍工作压力保压30min）和泄漏检测（氦气质谱检漏≤1×10⁻⁸ Pa·m³/s）是质量保障的后续防线。随着五轴加工中心向更高转速、更高精度方向发展，液冷部件的加工质量将成为衡量机床制造水平的关键技术指标之一。
