轮毂模具，广义上包含塑造轮胎的“轮胎模具”和成型铝合金轮毂的“轮毂铸造/锻造模具”。它们是批量制造汽车关键行走部件的母体，其精度、表面质量与寿命直接决定最终产品的性能与外观。CNC加工是制造这类大型、复杂、高精度模具的核心手段。从轮胎胎面的每一条细小花纹，到轮毂的每一个立体辐条，都需在模具上被精确复刻。本文将系统解析两类轮毂模具的CNC加工挑战、工艺流程及所需的系统性制造能力。

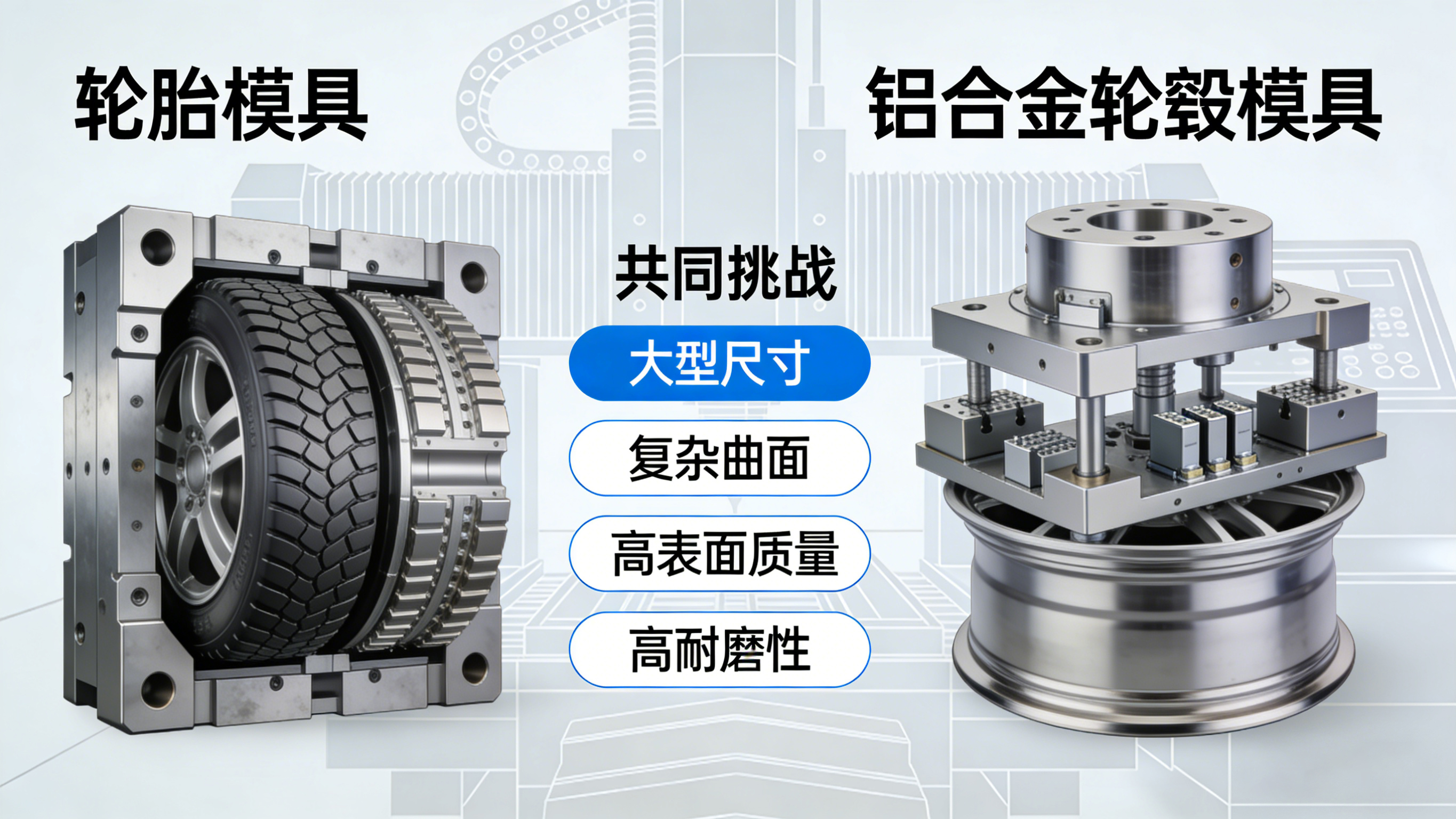

图1：虽然都服务于“轮毂”，但轮胎模具与轮毂成型模具在结构、材料和工艺上各有侧重
材料： 通常为高强度合金钢（如P20、H13）。
核心特征： 大型环形或两半结构，内腔布满复杂、精密的胎面花纹、沟槽及标识字符。
主要挑战： 超大尺寸工件的稳定性；数以万计的花纹单元的一致性加工；深窄沟槽的清根与抛光；极高的耐磨性与耐热性要求。
材料： 多为热作模具钢（如H13），经过淬火回火处理。
核心特征： 通常由上模、下模、侧滑块等多部件组成，构成轮毂完整的负型空腔，型面为复杂自由曲面。
主要挑战： 多部件合模精度（配合面、定位机构）；复杂曲面的连续性与光顺度；深腔、窄缝的加工与抛光；需要良好的热疲劳性能。
高刚性机床需求： 两类模具均属于大型工件，加工时要求机床具备极高的刚性以保持精度，这正是龙门cnc加工中心的优势所在。超高表面质量： 模具型腔的表面粗糙度直接影响产品脱模和外观，常需达到镜面效果。
基体加工： 大型钢坯的六面加工，形成精确的合模面与基准。
花纹加工： 核心环节。采用小直径刀具进行高速、多轴联动铣削，雕琢出每一个花纹块、沟槽和字体。对于精密或异形花纹，常采用电火花加工（EDM）。
特殊工艺： 窄槽可能需激光加工；表面需进行精细抛光或喷砂处理；常设计活动花纹块，其滑块槽加工精度要求极高。
模体粗加工： 去除大量余量，为热处理做准备。
热处理： 进行淬火、回火，使模具获得足够的硬度和韧性。
精密型腔加工： 热处理后，使用多轴联动加工中心对型腔曲面、合模面、导柱孔等进行精加工。对于辐条间深而窄的区域，可能需要组合使用铣削和EDM。
抛光与组装调试： 对型腔进行手工或自动化抛光至所需光洁度，然后组装各模块，进行合模测试与修配。
对于CNC铣削难以直接完成的复杂细节（如锐角、深筋），需要设计并CNC加工出铜或石墨电极，再通过电火花加工（EDM）在模具上成形。电极本身的精度决定了最终模具特征的精度。

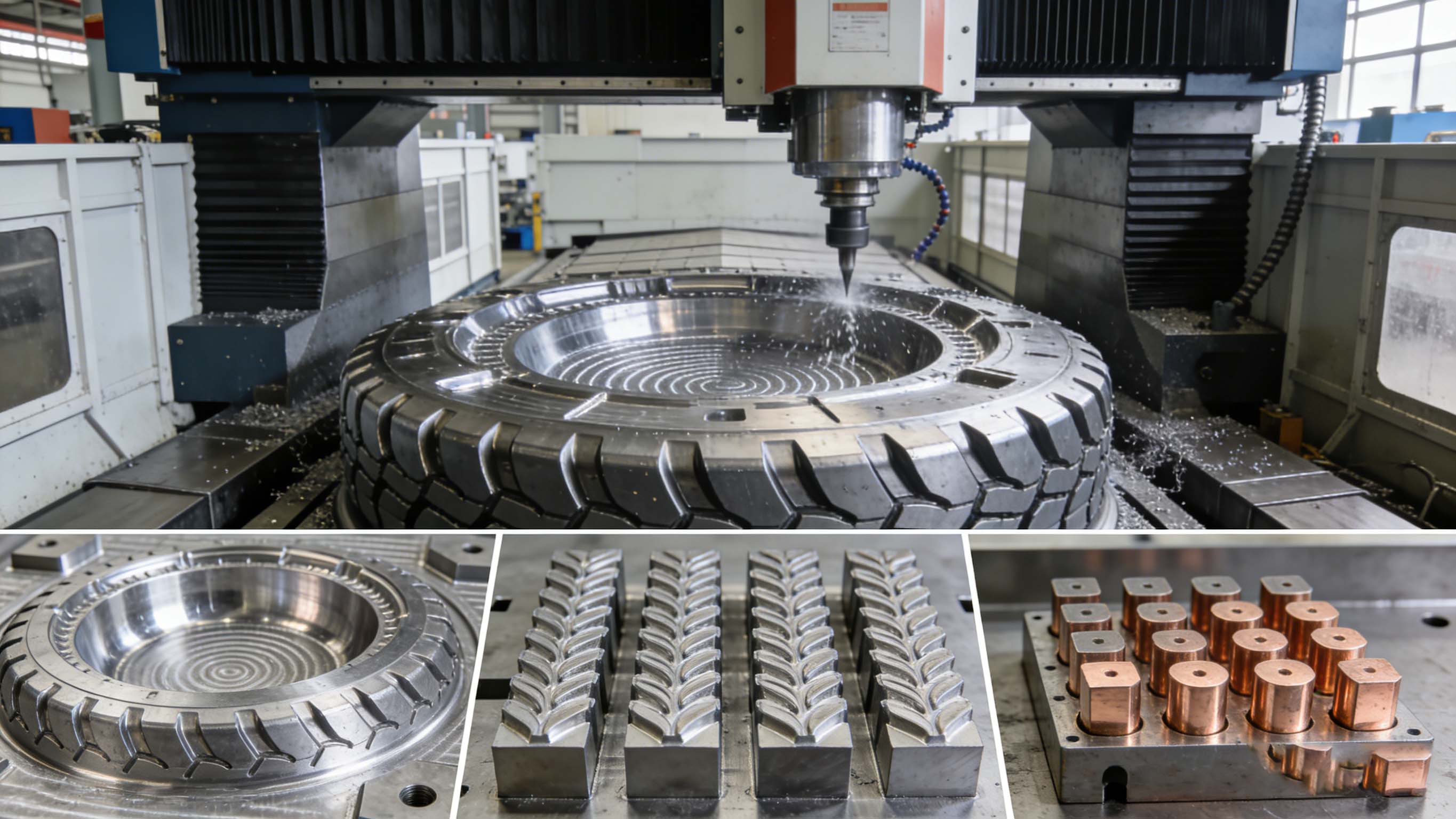

图2：大型模具的精密制造，是重型设备、多轴技术及特种工艺的综合体现
配备大行程、高承载的龙门加工中心，能够稳定装夹和加工数吨重的大型模坯，并在长时间切削中保持微米级的精度，这是加工轮毂模具的基础保障。
运用高速铣削技术和五轴联动功能，使用小直径刀具以高转速、高进给对复杂曲面和精细花纹进行精密加工，实现高效率和高表面质量。
具备从粗加工、热处理、半精加工、精加工到EDM、抛光的完整模具制造能力，能够进行全流程管控，确保各工序间的衔接与精度传递。
能够理解模具设计意图，提供加工可行性分析，并参与电极设计、加工工艺规划等，从制造端优化模具结构，提升可加工性与寿命。
大型工件精密测量： 使用大型三坐标测量机或激光跟踪仪，对模具的整体轮廓、合模面、关键定位尺寸进行检测。
曲面与花纹精度验证： 利用三维扫描技术，获取模具型腔或花纹的实体点云数据，与原始CAD模型进行比对分析，确保形状完全一致。
表面粗糙度与抛光检测： 使用表面粗糙度仪对关键区域进行检测，并由经验丰富的技师进行目视和触感检查，确保达到镜面或指定纹理要求。
合模与试模验证： 对于轮毂模具，进行实际合模测试，检查飞边、间隙；有条件时进行试铸/试锻，通过产品实物验证模具功能。
需求： 为轮胎研发机构加工一套用于测试的新型不对称赛道花纹轮胎模具原型件（单块扇形段）。材料为预硬模具钢，花纹极度复杂，包含多种角度的沟槽和细小的刀槽花纹。
挑战： 花纹特征密集，刀具干涉严重；细小刀槽的深宽比大，易断刀；整体要求极高的尺寸一致性，以确保轮胎的接地性能可预测。
聚诚解决方案：
多工艺混合编程： 对主体花纹采用五轴联动高速铣削；对深窄的刀槽花纹，则采用先铣削后精雕（使用更小直径刀具）的策略，并设计专用刀具路径以避免共振。
专用刀具与工艺优化： 针对不同特征定制或选用超细长硬质合金刀具，并优化每齿进给和切削深度，在保证刀具寿命的前提下实现有效切削。
在机测量与补偿： 在精加工关键花纹前，使用机床测头对工件定位进行精确复核，并基于测量数据对加工程序进行原点微调，确保花纹在圆周上的位置精度。
三维扫描全尺寸验证： 加工完成后，使用高精度三维扫描仪对整块花纹进行扫描，生成详细的检测报告，量化每个特征与设计模型的偏差，供客户进行流体动力学等分析。
结果： 交付的模具原型件完全符合设计要求，复杂花纹清晰锐利，尺寸一致性高，成功用于客户的轮胎性能台架测试，获得了有效的实验数据。
在大型精密模具制造领域，聚诚精密定位于**高复杂度、高精度要求的模具研发、试制与中小批量制造**。我们专注于解决标准模具厂难以应对的复杂技术挑战：
复杂曲面与特征加工专家： 我们擅长处理像轮胎花纹、轮毂曲面这类极度复杂的几何形状，通过多轴编程和工艺创新实现精确复制。
技术导向的工程伙伴： 我们不仅提供加工服务，更能从制造可行性角度参与前端设计讨论，帮助优化模具结构，降低加工难度和风险。
重型与精密结合的能力： 我们既拥有加工大型模坯所需的重型龙门设备，也具备实现微米级精度的精密加工与检测技术，能够胜任从“重切削”到“精雕琢”的全流程。
多行业经验融合： 我们在大型腔体模具、航空航天复杂构件上的制造经验，为轮毂模具加工带来了更严苛的标准和更宽的工艺视野。
我们理解模具作为“工业之母”的核心价值。聚诚精密愿以我们在大型复杂部件精密制造领域的系统性能力，成为您在高端模具开发与制造中的可靠合作伙伴。
轮毂模具的CNC加工，是衡量一个制造企业重型设备能力、多轴编程水平和精密加工技艺的试金石。它要求制造者既能驾驭数十吨的钢铁巨物，又能雕琢出比发丝更精细的纹路。从保障行车安全与性能的轮胎花纹，到塑造汽车个性与美感的轮毂造型，其背后都离不开一套高精度、高寿命的模具。选择兼具规模与精度、拥有完整工艺链和工程解决问题能力的合作伙伴，是实现模具卓越性能与高效生产的关键。
