行星滚柱丝杠是一种将旋转运动高效转化为直线运动的精密传动装置，以螺纹滚柱代替滚珠作为载荷传递元件。其多点、多体线接触的结构特征，使其在同等体积下承载能力可达滚珠丝杠的数倍，轴向刚度和抗冲击性能显著提升，使用寿命更长。行星滚柱丝杠长期被欧洲和日本企业垄断，外资市占率一度高达85%以上。随着人形机器人、新能源汽车等高端制造领域的快速发展，行星滚柱丝杠的需求呈爆发式增长。单台人形机器人需搭载14-17根行星滚柱丝杠及30根微型丝杠。本文从技术维度系统解析行星滚柱丝杠的工作原理、结构类型、关键制造工艺及精度体系。

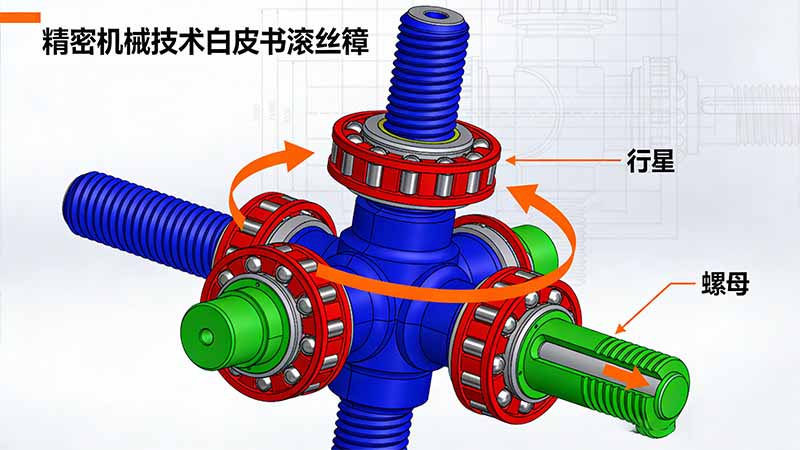

图1：行星滚柱丝杠由丝杠、滚柱、螺母三大核心零件组成，滚柱围绕丝杠作行星运动
行星滚柱丝杠由丝杠、滚柱和螺母三大核心零件组成。滚柱在丝杠的螺旋槽中分布，形成类似行星运动的模式：当丝杠旋转时，滚柱既绕自身轴线自转，又绕丝杠轴线公转，同时通过螺纹啮合推动螺母进行直线运动。这种“行星”式的运动分配，使得载荷在多个滚柱之间均匀分布，实现多点、多体线接触的传动方式。
动力输入端，外表面加工有多头三角形螺纹，通常为3-5头螺纹结构，螺纹齿形采用三角形设计。丝杠旋转时，通过螺纹啮合驱动滚柱转动，并将扭矩传递至螺母。
行星滚动体，表面加工有与丝杠相匹配的螺纹，两端带有与内齿圈啮合的齿轮。滚柱在丝杠和螺母之间同时承受拉伸和压缩载荷，其加工精度直接决定整根丝杠的传动性能。
输出构件，内壁加工有内螺纹，与滚柱的外螺纹啮合。当丝杠旋转时，滚柱沿螺母内螺纹轴向移动，推动螺母产生直线位移。螺母通常与外部负载连接，输出推力和位移。
行星滚柱丝杠按结构组成及运动方式，通常可分为五种主流结构形式，每种结构有各自独特的适用场景。
结构特征： 由丝杠、滚柱、螺母和内齿圈组成。丝杠为动力输入端，滚柱端部齿轮与内齿圈啮合实现滚动，螺纹分别与丝杠和螺母配合，将轴向力传递至螺母。
技术特点： 适用范围广，可满足多种直径和导程要求，适用于长行程、重载、高速应用领域。导程＜2mm时加工难度较大。
结构特征： 由丝杠、滚柱、螺母、保持架和凸轮环组成，滚柱为环槽结构，运动过程中会脱离丝杠。
技术特点： 参与啮合的螺纹数量多，可采用小导程，满足高定位精度和分辨率要求。高速条件下运行噪声较大。
结构特征： 由丝杠、螺母、滚柱、壳体、端盖和轴承组成。
技术特点： 高负载下磨损率较低，传动效率高，主要用于承载能力要求极高的石油、工程机械等领域。结构复杂，制造成本高。
结构特征： 螺母为动力输入端作旋转运动，通过滚柱传递轴向力后，丝杠轴与负载连接后在螺母内轴向移动。无内齿圈，丝杠两端直齿与滚柱两端齿轮啮合。
技术特点： 可实现螺母与电机转子一体化集成设计，外形尺寸紧凑，适用于人形机器人、航空航天等对空间和重量敏感的领域。受螺母内螺纹加工限制，有效行程较小。
结构特征： 由丝杠、螺母、滚柱和保持架组成，结构简单。滚柱和螺母设计有环形槽，分别与螺母和丝杠啮合。
技术特点： 可实现差动运动，获得更大减速比，能以大螺距实现小导程输入。导程更小，适用于负载较高的中速应用场合。输出导程受工况影响存在一定波动性。
行星滚柱丝杠的加工难度极高，其制造工艺突破正面临多线螺纹与花键齿复合加工、螺母内螺纹精密加工、精度保障与生产效率平衡等多重技术壁垒。
目前行星滚柱丝杠的螺纹加工主要分为两大类工艺路线：切削法（车削+铣削+磨削）和滚压法（冷锻+磨削）。
车铣磨工艺： 对粗坯件进行热加工后，先用车削和铣削进行粗加工，后续余量由磨削完成。该工艺精度可达C3-C5级，工序包括预热处理、粗加工、半精磨、精磨等10-20道工序，单件加工耗时可超过10小时。
冷锻+磨削工艺： 先采用冷轧技术将粗坯件加工至一定精度，后续余量由磨削完成。冷锻具备螺纹表面质量好、提高表面金属硬度和强度、加工效率可提升2-10倍等优势。若精度要求为C5级，冷锻较具经济性；若要求C3级以上，仍需叠加磨床工艺。
丝杠精度按国际标准通常分为C0-C10共7个等级，C0为较高精度（传动误差≤3.5μm/300mm），C5为18μm/300mm。
C0-C3级： 用于超精密机床、半导体设备、光学设备等场景。半导体设备精度要求C0级（误差≤3.5μm）。
C3-C5级： 用于人形机器人等高端装备。人形机器人丝杠的传动误差需控制在8-18μm（C3-C5级），表面粗糙度要求0.1-0.4μm。
C5-C7级： 适用于一般工业自动化设备、数控机床标准精度X/Y/Z轴驱动。
C7-C10级： 用于普通机械、低成本场合。
国产丝杠多采用P1-P10标准（对应C0-C10），日系采用C0/C1/C3/C5/C7/C10，德系采用IT0-IT10。由于行星滚柱丝杠的结构设计特点，其实际精度表现通常优于滚珠丝杠同等级标定。
多线螺纹复合加工： 行业普遍采用双线螺纹结构使承载能力提升60%-70%，但线数增加直接导致滚道间距缩短至毫米级。砂轮单次进给量需控制在0.01mm以内，每磨削0.5mm长度即需完成正反向换向操作，换向频次较单线螺纹增加3倍以上。
螺母内螺纹加工： 传统内圆磨削单件耗时40-60分钟，设备综合效率仅为32%。旋风铣削技术材料去除率可达120cm³/min，较磨削提升8倍，但国内设备动态径向跳动精度普遍在8μm以上，难以满足内螺纹中径公差≤4μm的要求。
螺纹磨削质量控制： 小螺距硬齿面精密螺纹磨削加工困难，螺纹加工精度难以保证，导致国内外产品在承载能力、行程精度及传动效率等性能方面存在差距。
热处理是行星滚柱丝杠制造中的关键环节，分为预备热处理和最终热处理两大类。预备热处理包括调质、退火、正火和时效处理，旨在改善切削性能、消除残余应力。最终热处理包括渗碳淬火、感应淬火等，旨在提高螺纹表面硬度和耐磨性。丝杠表面采用感应淬火，硬化层深度1.5-2.0mm；螺母采用渗碳淬火，硬化层深度1.0-1.4mm。
行星滚柱丝杠与滚珠丝杠的核心差异在于接触方式：滚珠丝杠为多点接触，而行星滚柱丝杠为多线接触。这一结构差异决定了两者在承载能力、速度与寿命方面的显著不同。
行星滚柱丝杠的动载荷额定值在同等体积下通常是滚珠丝杠的2倍以上，适合推拉数吨至数十吨重物的应用场景。
滚珠丝杠在高转速下受回珠器碰撞限制，而行星滚柱丝杠无回珠器，能承受更高的转速和更强的加速度（较高可达2g以上）。
线接触结构的行星滚柱丝杠刚性更高，在相同负载下寿命远长于滚珠丝杠。行星滚柱丝杠在滚动线摩擦下不会大面积消耗材料，使用寿命是滚珠丝杠的10倍。
滚珠丝杠适用： 3C组装、包装机械、搬运机械手等中低负载场景（几百公斤以内）；成本敏感型非标自动化；标准精度CNC机床X/Y/Z轴驱动。
行星滚柱丝杠适用： 需要伺服电缸替代液压缸的高精度控制场景（电动注塑机、伺服压机）；高冲击、强振动、高低温等极端环境（军工、航空航天）；人形机器人线性关节、汽车制动系统（EMB）等高频重载场景。
目前，国内行星滚柱丝杠高端市场长期被欧洲和日本企业垄断，外资市占率高达85%。高精度螺纹磨床和螺母内螺纹高效精密加工仍是制约国产化的“卡脖子”关键领域。在政策层面，工信部《人形机器人创新发展指导意见》将核心零部件列为重点支持方向，《中国制造2025重点领域技术路线图》提出到2025年丝杠、导轨等中高端功能部件国内市场占有率达到80%。
在技术层面，国内厂商正从材料、工艺、设备三方面加速突破。材料上，头部厂商攻克了GCr15轴承钢真空淬火等热处理工艺，部分产品性能接近国际水平。工艺上，冷锻工艺的极限精度已达C3级，有望助力行星滚柱丝杠批量量产。设备上，企业正携手高校推进内外螺纹磨床的国产化专机化验证。部分国产产品批量生产精度已达C3级别，售价控制在千元以内。
在CNC加工技术体系中，行星滚柱丝杠是典型的高精度传动部件，其加工工艺涉及精密磨削、热处理、超精检测等多个环节，对加工设备和工艺控制要求极高。
行星滚柱丝杠以其高承载、高刚性、长寿命的技术优势，正成为人形机器人、新能源汽车、航空航天等领域直线驱动的核心传动部件。其制造难度极高，涉及多线螺纹复合加工、螺母内螺纹精密磨削、热处理变形控制等多重技术壁垒。随着冷锻工艺的成熟、国产高精度磨床的突破以及规模化生产的推进，行星滚柱丝杠的成本将持续下降，为高端装备的产业化普及提供关键支撑。
