作者： 本站编辑 发布时间： 01-28-2026 来源： 本站
低碳钢，如常见的Q235、20#钢、A36等，是机械制造业中应用最广泛的基础材料。它成本相对较低，具有良好的塑性和焊接性，是许多结构件、轴类和机架的必要选择。在CNC加工中，低碳钢常被认为“容易加工”，但这种“容易”背后隐藏着独特的工艺挑战：**粘刀、长屑缠绕和表面质量波动**。要实现高效、稳定且高质量的低碳钢加工，需要一套针对其材料特性的专门工艺策略。本文将为您系统拆解这些挑战，并提供经过验证的解决方案。
低碳钢（含碳量通常低于0.25%）的微观结构以软韧的铁素体为主，这决定了其加工特性：
图1：理解低碳钢的“两面性”，是制定正确工艺的起点
切削力要求较低： 材料较软，对机床功率和刚性要求相对温和。
刀具磨损较慢： 相比中高碳钢或合金钢，对刀具的磨料磨损较小。
良好的表面加工潜力： 在正确的工艺下，可以获得较好的表面光洁度。
塑性高，切屑不断： 易形成长而韧的带状切屑，难以自动断屑，易缠绕，影响安全与自动化生产。
易产生积屑瘤： 在特定切削温度下，切屑材料会熔焊在刀尖上，形成不稳定的积屑瘤，影响尺寸精度和表面质量。
有一定粘性： 切屑与刀具前刀面摩擦大，易导致粘刀，尤其在低速切削时。
不同牌号的低碳钢在成分和性能上略有差异，影响加工策略：
| 牌号（中国/国际） | 主要特性 | 典型应用 | 加工性注意 |
|---|---|---|---|
| Q235 (A3钢) | 最常见的碳素结构钢，塑性好，强度适中。 | 钢结构、机架、底座、不重要的轴类。 | 杂质相对较多，可能加剧刀具磨损；需关注断屑。 |
| 20#钢 | 优质碳素结构钢，成分更纯净均匀，可进行渗碳热处理。 | 齿轮、轴、套筒等需表面硬化的零件。 | 加工性优于Q235，更易获得稳定表面质量。 |
| A36 (美标) | 美标通用结构钢，类似Q235，但标准体系不同。 | 出口设备结构件、通用机械零件。 | 加工特性与Q235相近。 |
| S45C (日标，中碳钢边界) | 含碳量约0.45%，强度硬度更高。 | 需要较高强度的轴、齿轮、螺栓。 | 已属中碳钢，切削力增大，需更注意刀具强度和冷却。 |
针对低碳钢的“顽疾”，以下是经过验证的工艺要点：

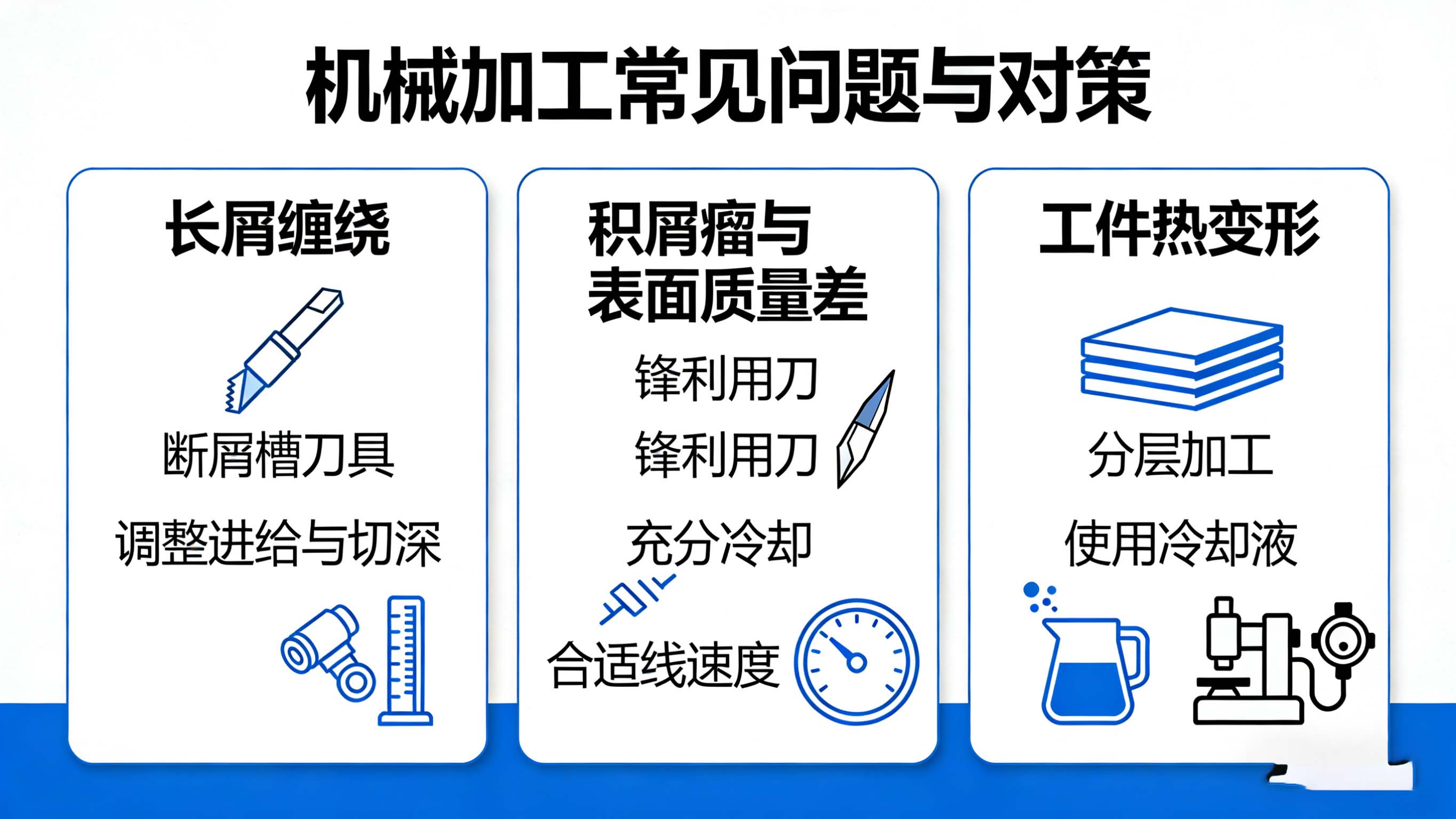

图2：系统性地应用这些对策，能显著提升低碳钢加工的稳定性与效率
断屑槽刀片： 这是重中之重！必须选用带有**精密成型断屑槽**的硬质合金刀片。这种槽型能有效卷曲和折断切屑。
锋利的切削刃： 保持刀刃锋利，减少挤压和塑性变形，从源头上降低形成长屑的倾向。
涂层选择： TiN、AlTiN等涂层能降低摩擦系数，减少积屑瘤的产生。
足够的切削速度： 提高线速度有助于提升切削温度，使材料局部软化，利于断屑，并减少积屑瘤（但需避免过高速度导致刀具过快磨损）。
适宜的进给量： 进给量对断屑影响显著。通常需要**足够大**的每转进给，以确保切屑厚度足够，能被断屑槽有效折断。太小反而容易产生薄而难断的切屑。
切深匹配： 与进给量协同调整，以控制切屑形态。
推荐使用切削液： 良好的冷却液能有效降低切削温度，减少热粘着，并帮助冲刷切屑。对于深孔或攻丝，切削液更是关键。
确保流量与压力： 充足的冷却液供应，特别是高压内冷（如果机床具备），能极大地改善深腔加工和排屑。
在CAM编程时，可以采用**摆线铣削**或**动态铣削**策略进行型腔开粗。这些策略保持恒定的刀具负载和连续的刀具移动，有助于切屑控制并提升效率，对大型工件粗加工尤为有效。
在批量生产中，需要将上述要点系统整合：
工艺试验与参数固化： 针对特定牌号，通过试验确定较优的刀具品牌、槽型及切削参数组合，并形成标准作业指导。
刀具管理： 建立严格的刀具寿命管理制度，在刀具磨损导致断屑能力下降前更换，避免批量质量事故。
自动化产线的考量： 在配备机器人的自动化单元中，可靠的断屑是保障连续运行的前提。可能需要增加高压断屑吹气装置或机械式排屑钩。
后处理： 低碳钢件加工后需及时进行防锈处理（如涂防锈油或发黑处理），因其耐腐蚀性较差。
需求： 每月稳定生产数千件Q235板材连接板，厚度12mm，需要钻孔、攻丝和轮廓铣削。要求极高的加工效率、一致的螺纹质量，且切屑必须可控，不得缠绕。
初始问题： 使用通用刀片和参数，切屑长而乱，经常缠绕钻头和工件，导致自动线停机清理，螺纹质量也不稳定。
聚诚系统性优化：
专用刀具方案： 为钻孔选用带内冷孔和**分屑槽**的硬质合金钻头；为轮廓铣削选用锋利的3刃铣刀配强化断屑槽的方肩铣刀片。
参数精细化： 通过试验，将钻削进给提高30%，确保切屑呈短“C”形；铣削采用高转速、高进给的“高效铣削”参数。
冷却与排屑强化： 启用机床高压内冷功能，并编程时在每条刀路末尾增加一个“抬刀甩屑”动作。
结果： 切屑形态转变为短碎屑，自动线连续运行时间提升数倍，螺纹合格率达到99.9%以上，单件加工时间缩短15%，实现了高效、稳定的批量生产。
在聚诚精密，我们认为，越是像低碳钢这样常见的材料，越能体现一家工厂基础工艺的扎实程度。我们的优势在于：
丰富的材料工艺数据库： 我们积累了针对Q235、20钢等常见牌号，在不同工况（粗加工、精加工、钻孔、攻丝）下的成熟工艺包，可快速应用，减少客户试错成本。
对断屑机理的深度理解： 我们的工艺工程师不仅知道“用什么参数”，更理解“为什么这个参数能断屑”，从而能灵活应对材料批次波动或特殊结构带来的挑战。
面向制造的协同设计： 在客户设计阶段，我们即可从可制造性角度提出建议，例如优化零件结构以便于排屑，或推荐更易加工且满足性能的替代材料。
全流程质量控制： 从材料认证到最终防锈包装，我们确保即使是基础钢件，也符合严格的尺寸与外观标准。
我们相信，稳定、高效地加工好低碳钢，是服务好广大装备制造、自动化行业客户的基础。聚诚精密致力于成为您最可靠的金属零件制造伙伴，无论是基础材料还是特殊合金。
综上所述，低碳钢的CNC加工是一项要求工艺人员深刻理解材料特性与切削原理的基础技术。成功的关键在于系统性地应对其易粘刀、长屑的挑战，通过正确的刀具、参数、冷却和策略组合，将其转化为高效、高质量的生产。掌握这门“基本功”，将为更复杂的材料加工和更高端的制造需求打下坚实可靠的基础。
—— 聚诚精密 基础材料与高效制造技术部
