铝合金6060（对应GB标准6061，属Al-Mg-Si系）因其良好的综合力学性能、优异的可加工性和阳极氧化特性，成为航空航天、汽车、3C电子等领域结构件的常用材料。然而，铝合金6060结构件的CNC加工面临显著的技术挑战——薄壁变形、残余应力释放、切削热影响等问题若控制不当，极易导致尺寸超差和表面缺陷。本文从技术维度系统解析铝合金6060结构件的加工要点，涵盖材料特性、夹具设计、刀具选型、参数优化及质量控制。

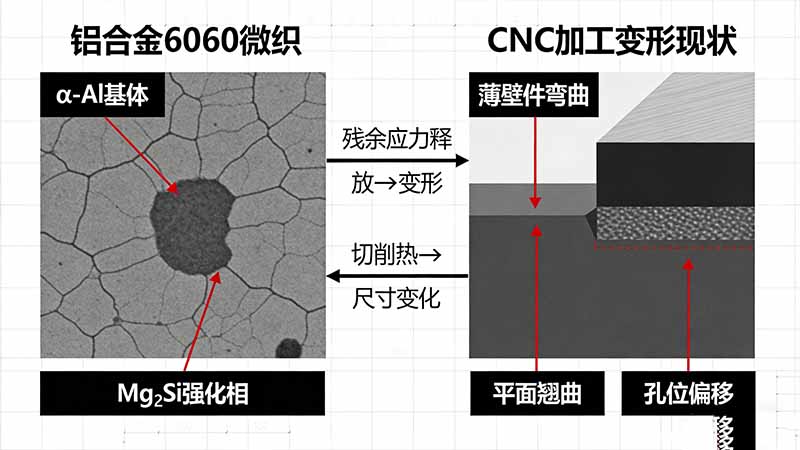

图1：铝合金6060的加工变形源于材料特性和工艺因素的耦合作用
铝合金6060（6061）为Al-Mg-Si系可热处理强化铝合金，其CNC加工面临以下技术挑战：
密度： 2.7 g/cm³，约为钢材的1/3，比强度高。
导热系数： 约150-180 W/(m·K)，导热性良好，有利于切削热扩散。
弹性模量： 约69 GPa，约为钢材的1/3，刚性较低，薄壁件易变形。
线膨胀系数： 约23.6×10⁻⁶/K，高于钢材，温度变化对尺寸影响明显。
硬度： T6状态硬度约HB 95-100，切削性能良好，但易产生积屑瘤。
残余应力释放变形： 挤压型材或轧制板材内部存在残余应力，材料去除后应力平衡被打破，导致工件翘曲、扭曲。
薄壁结构刚性不足： 结构件常设计为薄壁、镂空形式以减重，加工时易产生让刀和振动。
切削热影响尺寸： 尽管导热性好，但大切削量时仍会产生热积累，加工后冷却收缩导致尺寸变化。
粘刀与积屑瘤： 铝合金质软，切削时易粘附在刀具上，影响表面质量。

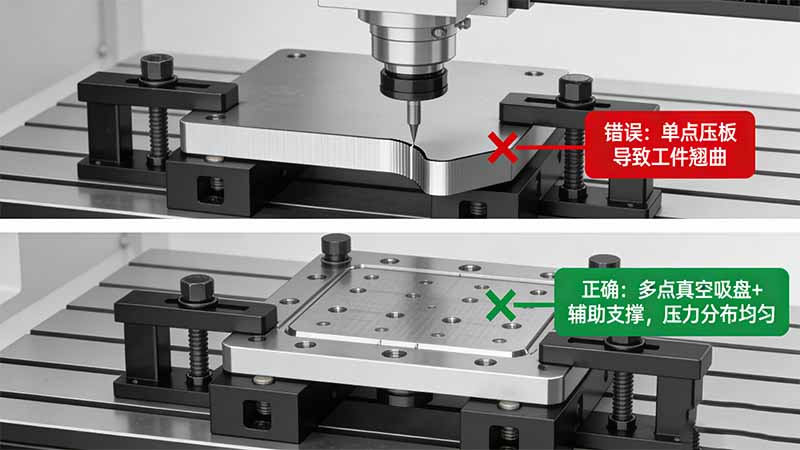

图2：合理的夹具设计是控制铝合金薄壁件变形的关键
夹具设计是铝合金结构件加工变形控制的首要环节。
均匀施力： 避免单点集中夹持，采用多点支撑或面接触夹具。
定位基准统一： 粗加工和精加工使用同一基准，减少基准转换误差。
夹持力方向： 优先选择夹持力指向刚性较好的区域，避免作用于薄壁部位。
真空吸盘： 适用于薄板类零件，吸附力均匀，无机械夹持变形。需保证工件底面平整，边缘密封良好。
液压/气动夹具： 可编程控制夹持力，实现多工位同步夹紧，适合批量生产。
弹性夹具： 采用聚氨酯等弹性材料作为夹持面，缓冲夹持力，减少局部应力。
辅助支撑： 对于悬空或薄壁区域，增加可调支撑块，提高加工刚性。
对于极易变形的薄壁结构，可在设计阶段增加临时工艺筋，加工完成后切除。工艺筋可显著提高工件刚性，抑制加工振动和变形。
刀具是影响铝合金加工效率和表面质量的关键因素。
无涂层硬质合金： 性价比高，适用于常规加工，选择超细晶粒基体。
金刚石涂层（DLC）： 降低摩擦系数，减少粘刀，适用于高光洁度要求。
聚晶金刚石（PCD）： 耐磨性较佳，适合大批量生产，刀具寿命是硬质合金的10-50倍，尤其适用于精加工。
前角： 建议12°-20°，大前角减小切削力，降低切削热。
后角： 建议8°-12°，减少后刀面与工件摩擦。
螺旋角： 建议35°-45°，大螺旋角利于排屑，减少切屑缠绕。
刃口处理： 锋利的切削刃至关重要，钝刃会导致挤压和积屑瘤。新刀建议经过刃口钝化处理（R0.01-0.02mm），增强刃口强度。
铝用立铣刀： 大螺旋角、大前角设计，排屑槽宽大。
面铣刀： 选用密齿或疏齿结构，配合PCD刀片，可获得优异平面度和表面质量。
钻头： 选用顶角140°的铝用钻头，排屑顺畅，避免切屑堵塞。
铝合金6060适合高速切削，合理参数可兼顾效率与质量。
建议范围：500-1500 m/min。硬质合金刀具取中值，PCD刀具可取高值。高切削速度可减少切屑形成时间，改善表面质量。
建议范围：0.05-0.2 mm/z。粗加工取高值，精加工取低值。过小进给会导致摩擦发热，过大进给影响表面质量。
径向切深（ae）： 建议不超过刀具直径的50%，薄壁件应控制在30%以内。
轴向切深（ap）： 粗加工可大切深（2-5mm），精加工控制在0.2-0.5mm。
| 加工阶段 | 转速(r/min) | 进给(mm/min) | 径向切深(mm) | 轴向切深(mm) |
|---|---|---|---|---|
| 粗加工 | 8000-12000 | 1200-2000 | 3-5 | 2-4 |
| 半精加工 | 10000-15000 | 1000-1500 | 1-2 | 0.5-1 |
| 精加工 | 12000-18000 | 800-1200 | 0.3-0.8 | 0.2-0.5 |
注：实际参数需根据设备刚性、刀具状态、工件结构调整
残余应力是导致铝合金结构件加工变形的主要因素，需系统控制。
去应力退火： 挤压型材或轧制板材在加工前进行去应力退火（约300-350°C保温2-4小时，缓慢冷却），可释放70%以上残余应力。
自然时效： 将毛坯放置数周至数月，使残余应力自然释放。适用于对周期不敏感的高精度零件。
振动时效： 通过激振使工件内部产生交变应力，加速应力释放，效率高、能耗低。
粗加工： 快速去除70%-80%余量，预留2-3mm精加工余量。
去应力处理： 粗加工后进行去应力退火或自然时效24-48小时，释放加工应力。
半精加工： 去除1-2mm余量，预留0.3-0.5mm精加工余量。
精加工： 最终尺寸加工，采用小切深、高转速策略。
优先采用对称加工，即从工件两侧交替去除材料，使应力分布对称。
薄壁区域采用螺旋或环切路径，避免单方向切削产生的应力积累。
加工顺序从中间向边缘扩展，逐步释放应力。
在线测量与刀补： 粗加工后使用机床测头测量关键尺寸，根据变形量调整精加工程序。
预留反变形量： 通过工艺试验掌握变形规律，在编程时预留反向变形量，加工后变形回弹至设计尺寸。
夹具补偿： 对于重复性变形，可在夹具上设计补偿斜面或可调支撑。
铝合金6060导热性好，但切削热仍会影响尺寸稳定性。
高压内冷： 通过刀具内冷孔将冷却液直接送达切削区，冷却效率高，适用于深孔加工。
外冷喷嘴： 多喷嘴布置，覆盖切削区，适用于常规加工。
微量润滑（MQL）： 油雾润滑，减少冷却液用量，适用于环保要求高的场合。
水基乳化液： 推荐浓度5%-8%，具有良好的冷却和润滑性能，成本低。
半合成切削液： 润滑性优于乳化液，适合精加工。
铝合金专用切削液： 添加抗腐蚀添加剂，防止铝合金变色和腐蚀。
加工过程中监控工件温度，建议控制在40°C以下。对于高精度零件，精加工前应停机冷却，待工件温度稳定后再进行最终尺寸加工。
铝合金结构件对表面质量要求较高，需专项控制。
采用顺铣方式，毛刺尺寸小于逆铣。
在轮廓终点前减速进给，减少刀具退出时的冲击。
使用锋利新刀，定期换刀。
对薄壁边缘增加倒角设计，减少毛刺产生。
精加工采用高转速、小步距策略，可达到Ra0.8-1.6μm。
使用PCD刀具可获得更优表面质量，Ra可达0.4-0.8μm。
避免在精加工中使用同一刀具进行粗加工，防止刀具磨损影响表面。
手工去毛刺： 使用倒角器或细砂纸，适合小批量。
超声波清洗： 可去除微小毛刺和切屑残留。
化学去毛刺： 使用专用溶液腐蚀毛刺，效率高，适合复杂内腔。
铝合金6060结构件的质量控制需结合材料特性和工艺特点。
建议在加工后放置2-4小时，待工件温度稳定后再进行尺寸检测。对于精密零件，应在恒温环境（20±2°C）中测量，测量前恒温1小时以上。
几何尺寸： 孔径、平面度、平行度、垂直度。
形位公差： 同轴度、位置度、轮廓度。
表面质量： 粗糙度（Ra/Rz）、划伤、刀纹、毛刺。
内部质量： 关键部位可进行X射线或超声波探伤，检查内部裂纹或气孔。
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 平面度超差 | 残余应力释放、夹持变形 | 去应力处理、优化夹具 |
| 孔位偏移 | 定位基准误差、刀具偏摆 | 统一基准、检查刀柄精度 |
| 表面粘刀 | 刀具钝化、冷却不足 | 换锋利刀具、增加冷却 |
| 薄壁振刀 | 刚性不足、切削参数不当 | 增加辅助支撑、降低切深 |
| 螺纹烂牙 | 攻丝参数不当、丝锥磨损 | 降低转速、选用铝用丝锥 |
在CNC加工技术体系中，铝合金6060结构件是典型的高精度、薄壁类零件，其加工工艺需综合考虑材料特性、夹具设计、切削参数和应力控制。掌握上述技术要点，可有效提升加工质量和生产效率。
铝合金6060结构件的CNC加工是一项系统工程，核心在于通过合理的工艺设计控制变形和保证精度。从毛坯去应力预处理，到夹具设计、刀具选型、参数优化，再到分阶段加工和变形补偿，每个环节都需精细控制。掌握这些关键技术，可充分发挥铝合金6060在轻量化结构件领域的性能优势，满足航空航天、汽车、3C等行业的高精度制造需求。
