高刚性零件加工是机械制造领域的高阶挑战。这类零件通常采用淬硬钢、钛合金、高温合金等难加工材料，硬度高（HRC40-55）、切削力大（单位切削力可达2500-3000MPa），对机床刚性、刀具抗冲击性以及工艺稳定性提出了极为严苛的要求。与常规加工不同，高刚性零件加工的核心矛盾在于“高强度切削力”与“加工系统刚性”的对抗——任何环节的刚性不足都会直接导致让刀、振纹、尺寸超差甚至刀具崩刃。本文从装备基础、刀具策略、工艺参数、夹具设计、检测验证五个维度，系统解析高刚性零件的加工技术要点。

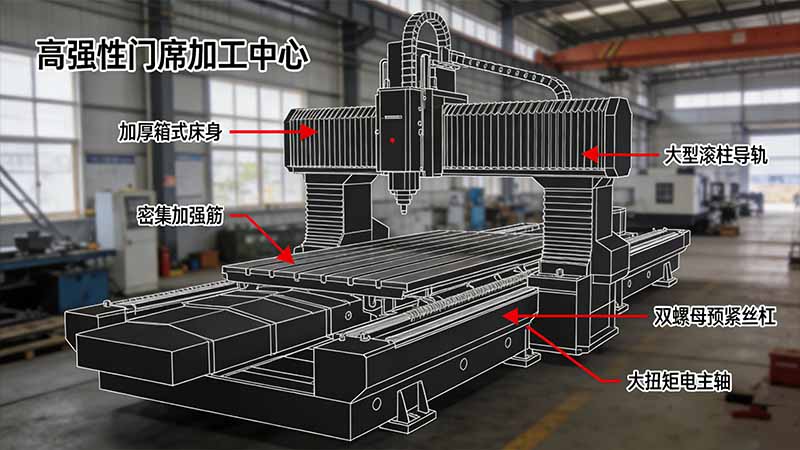

图1：高刚性机床通过加厚铸件、密集加强筋、大规格滚柱导轨等设计，抵抗重载切削变形
加工高刚性零件，机床本身的刚性是首要前提。普通机床在重载切削时，床身、立柱的微量变形会直接转化为加工误差。高刚性机床需具备以下特征：
机床核心铸件（床身、立柱、滑枕）采用高牌号米汉纳铸铁，抗拉强度≥350MPa，是普通HT300的1.3-1.5倍。铸铁内部细密的石墨晶体结构具有高阻尼特性，能有效吸收切削振动能量。结构上采用加厚箱体式床身和密集加强筋布局，通过有限元分析优化肋板分布，使受力均匀传递。部分高端机型采用逆“T”型加厚结构和箱式对称强化立柱，重载切削时床身变形量可控制在0.001mm/m以内。
全硬轨结构因导轨与滑块接触面积大、刚性强，更适合承受大切削负荷与冲击力，重切削过程中不易产生变形和振动。传动系统采用超大规格滚珠丝杠（直径较常规增加20%-30%），配合双螺母预紧结构消除反向间隙，定位精度可达±0.003mm，重复定位精度≤±0.002mm。导轨选用直线滚柱导轨，其刚性高于传统滑动导轨，可满足纳米级微进给需求。
高刚性加工的主轴需具备低速大扭矩特性，而非单纯追求高转速。主轴轴承采用高精度陶瓷轴承或液体静压轴承，配合预紧技术，将主轴径向跳动控制在0.001mm以内。直连式主轴设计减少传动链误差，确保重载切削时的旋转稳定性。主轴功率通常要求15-30kW，扭矩≥100Nm。

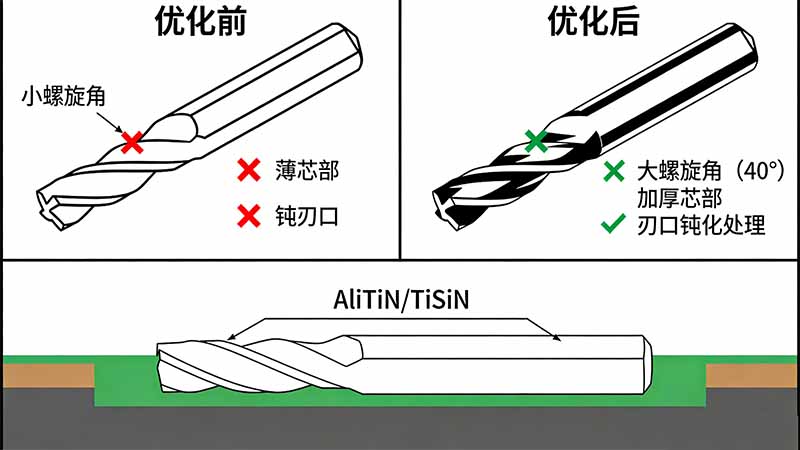

图2：大螺旋角、加厚芯部、钝化刃口是高刚性加工刀具的核心设计要素
高刚性零件加工对刀具的要求可概括为：基体够硬、涂层够韧、刃口够强。错误的刀具选型是崩刃、断刀的首要原因。
针对高硬度材料，推荐超细晶粒硬质合金基体（晶粒尺寸≤0.5μm），硬度可达92.5HRA，抗弯强度≥3200MPa。对于硬度超过HRC50的材料，可选用CBN（立方氮化硼）刀片或整体CBN刀具；对于钛合金、高温合金，选用高韧性细晶硬质合金。
AlTiN基PVD涂层（厚度3-5μm）显微硬度可达3200HV，摩擦系数低至0.3，能有效减少高温切削时的粘刀现象，耐磨性较未涂层刀具提升30%以上。对于更高温度工况（如高温合金加工），TiSiN纳米复合涂层可将抗氧化温度提升至1100°C。
不等齿距设计： 齿距差5°-8°，将振动频率分散，有效避免共振，特别适合钛合金薄壁件和深腔加工。
大螺旋角（35°-45°）： 降低切削力，改善排屑。
加厚芯部结构： 芯部直径较普通刀体增加15%，配合7:24锥度精密安装接口，确保大进给切削时无晃动。
刃口钝化处理： 对刀刃进行0.01-0.02mm的精密倒圆处理，提高刃口抗崩刃能力。
淬硬钢（HRC50-55）： CBN刀片（负前角设计）或物理涂层金属陶瓷刀片。
钛合金（TC4）： 超细晶硬质合金+AlTiN涂层，不等齿距设计。
高温合金（Inconel718）： 纳米复合涂层硬质合金，密齿设计。
高刚性零件加工的工艺参数需遵循“高刚性适配高负荷”原则。
对于高强度、高硬度工件，采用降低切削速度、增大进给量与切深的策略，充分发挥设备刚性优势。以钛合金为例：粗铣时切削速度40-60m/min，每齿进给0.1-0.2mm/z，轴向切深1-2mm；精铣时切削速度60-80m/min，每齿进给0.05-0.1mm/z，轴向切深0.2-0.5mm。
对于HRC50-55淬硬钢薄壁零件，经实践验证的有效参数为：切削速度88m/min，进给量0.15mm/r，切深0.4mm，采用正前角（18°）物理涂层刀片。
高刚性加工产生的切削热是刀具磨损和工件变形的主要诱因。采用高压内冷（压力15-70bar）将冷却液直接送达切削区。对于深孔加工，需同时采用主轴冷却和刀座冷却系统。钛合金加工中，排屑槽长度应增加至刀具直径的3倍，经流体仿真验证可提升排屑速度30%。
高刚性零件加工中，装夹变形是导致精度超差的主要原因之一。夹具设计需遵循“低应力、均匀受力、刚性足够”的原则。
对于薄壁高硬度零件，需精确计算所需夹紧力。以某高硬度薄壁筒形零件为例，主切削力约128N，卡爪夹紧力确定为300N，配合扇形软三爪增大夹持面积，有效减小零件夹紧变形。
对于大通径薄壁壳体类零件，“自重压紧+侧向防转”的低应力装夹方案可有效解决过定位问题：利用压板自重施加主要装夹力，侧边螺栓仅限制周向转动，确保装夹前后同一测量点的跳动变化量不大于0.005mm。
对于细长轴、大型平板等易变形工件，应配备中心架、跟刀架、多点支撑平台等辅助支撑装置，实时提供均匀支撑力。对于薄壁内孔加工，可采用内涨胎进行外圆切削，避免磨削造成的应力变形。
高刚性零件加工的精度保障，需建立从“事前预防”到“事后验证”的完整检测体系。
高刚性机床普遍搭载光栅尺闭环控制系统，检测精度可达0.1μm。对于大型工件，需配备温度传感网络（覆盖机床核心部件、工件表面及环境），通过热变形数学模型动态修正加工坐标，将热变形导致的精度偏差补偿至±0.001mm以内。
建立“粗加工-半精加工-检测-补偿-精加工”的闭环控制。某大通径薄壁壳体案例中，通过在珩磨前增加精镗工序，将内孔圆柱度控制在0.07mm以内，珩磨余量缩减至0.2mm，最终圆柱度达到0.026mm，合格率从10%提升至95%以上。
高刚性零件最终检测需覆盖：几何精度（圆度、圆柱度、平面度）、形位公差（同轴度、位置度、轮廓度）、表面完整性（粗糙度、残余应力、微观裂纹）。
| 材料类型 | 硬度范围 | 核心难点 | 推荐工艺方案 |
|---|---|---|---|
| 淬硬钢（30CrMnSiA） | HRC50-55 | 薄壁变形、断续切削 | 正前角物理涂层刀片、低应力夹具、充分冷却 |
| 钛合金（TC4） | 32-35HRC | 导热差、加工硬化、崩刃 | 不等齿距铣刀、AlTiN涂层、高压内冷 |
| 高温合金（Inconel） | 35-45HRC | 高韧性、刀具磨损快 | 纳米复合涂层、密齿设计、低转速大切深 |
在CNC加工技术体系中，高刚性零件的加工是对设备、刀具、工艺、夹具的系统性考验。装备的铸件刚性决定了基础能力，刀具的抗冲击性和耐磨性决定了加工效率，工艺参数的合理匹配决定了精度稳定性，而夹具的变形控制则是质量达标的较后保障。从“刚性足够”到“精度稳定”，需要多维度技术的协同优化。
高刚性零件的CNC加工是一项系统性工程，要求制造企业在装备选型、刀具配置、工艺开发、夹具设计等方面具备深厚的技术积累。机床的高刚性结构、大扭矩主轴、精密传动系统是加工的物质基础；抗冲击、耐磨损的刀具是切削过程顺利进行的保障；合理的切削参数和冷却策略是控制热变形、延长刀具寿命的关键；低应力夹具设计是减少装夹变形、保证精度达标的较后一环。随着航空航天、能源装备等领域对高刚性零件需求的增长，掌握这一加工技术体系将成为精密制造企业的核心竞争力之一。
