航天级超薄材料（厚度0.1-0.5mm）广泛应用于卫星蒙皮、天线反射面、隔热屏等部件，具有重量轻、比强度高的优势。然而，其CNC加工面临刚性不足、切削振动、热变形、残余应力释放等系列难题，极易导致尺寸超差和表面损伤。本文从材料特性出发，系统解析超薄材料加工的五大核心难点，并提供经过验证的解决方案。

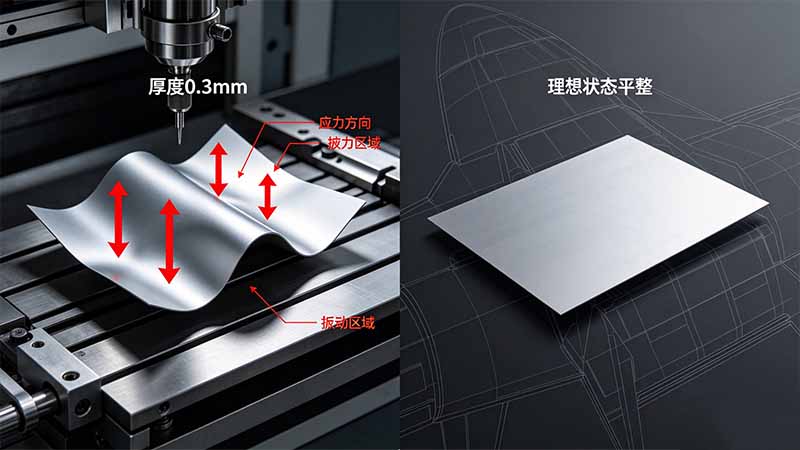

图1：超薄材料需采用低应力装夹方案，真空吸盘和低温合金粘接是有效手段
超薄材料厚度仅0.1-0.5mm，传统机械夹具的夹持力会导致局部塑性变形和弯曲。解决方案如下：
使用多腔室真空吸盘，吸盘表面开细密沟槽（槽宽0.5-1mm），真空度≥-85kPa。吸盘材料选用多孔石墨或陶瓷，可均匀吸附薄板。对于带曲率的薄板，需定制仿形吸盘。适用于厚度≥0.15mm的平面或轻微曲面零件。
使用低熔点合金（如Bi-Sn合金，熔点70-90°C）将薄板粘接在金属基板上，加工后加热至100°C取下。此方法无夹持力，适用于极薄（0.1-0.3mm）或复杂轮廓零件。需控制加热温度，避免材料软化。
在薄板背面粘贴导磁垫片（0.05-0.1mm铁箔），使用电磁吸盘固定。适用于铝合金、钛合金等非导磁材料，夹持力均匀可调。
超薄板刚性差，切削时易产生颤振，导致表面出现振纹和刀具崩刃。控制策略包括：
在薄板背面增加可调支撑块或填充阻尼材料（如硅胶、石蜡），支撑点间距≤50mm。支撑力需均匀，避免局部顶起。
采用高转速（15000-30000rpm）、小切深（0.05-0.1mm）、小进给（0.01-0.03mm/z）策略，减小切削力。使用顺铣方式，减小刀具对薄板的抬升力。
选用不等齿距立铣刀（齿距差5°-10°），破坏切削频率与薄板固有频率的耦合，抑制共振。
超薄材料散热能力差，切削热积聚会导致材料局部膨胀、软化甚至烧蚀。控制方法：
采用液氮冷却（-196°C）或低温压缩空气（-20°C至-50°C），直接喷射切削区，快速带走热量，同时提高材料脆性，减少毛刺。适用于钛合金、高温合金。
使用植物油基微量润滑，油雾量5-20ml/h，配合压缩空气，兼顾冷却与润滑。避免大量切削液冲刷导致薄板振动。
提高切削速度至300-600m/min，使热量更多被切屑带走，减少传入工件的热量。需配合锋利刀具和稳定机床。
航天超薄材料（尤其是铝合金、钛合金）在轧制或热处理过程中存在残余应力，加工去除材料后应力平衡被打破，导致翘曲。
加工前对薄板进行去应力退火：铝合金120-180°C保温2-4h，钛合金550-650°C保温1-2h，随炉冷却。可释放70%以上残余应力。
采用双面交替加工，即先加工一面约50%深度，翻面加工另一面至最终尺寸，再翻面精加工。使应力对称释放，减少翘曲。
粗加工留0.1-0.2mm余量，自然时效24h后，再进行精加工。精加工时采用小切深（0.02-0.05mm），并使用真空吸盘固定。
超薄材料边缘易产生微毛刺，影响装配精度和电接触性能。解决方案：
采用圆弧切入/切出（半径0.5-1mm），避免垂直进入材料。在轮廓终点前减速进给至50%，减小出口毛刺。
先采用逆铣粗加工（毛刺留在非关键边），再采用顺铣精加工，将毛刺控制在可接受范围。
对于铝合金薄板，使用氢氧化钠溶液（浓度5%-10%，温度50-60°C）浸泡1-3min，溶解微毛刺。钛合金可使用氢氟酸-硝酸混合液，需严格控制时间。
| 材料 | 厚度(mm) | 切削速度(m/min) | 进给(mm/z) | 轴向切深(mm) | 冷却方式 |
|---|---|---|---|---|---|
| 铝合金(7075) | 0.2-0.5 | 300-600 | 0.02-0.05 | 0.05-0.1 | MQL或冷风 |
| 钛合金(TC4) | 0.1-0.3 | 30-50 | 0.01-0.02 | 0.03-0.08 | 液氮冷却 |
| 高温合金 | 0.15-0.4 | 15-25 | 0.008-0.015 | 0.02-0.05 | 高压内冷 |
推荐直径0.5-2mm，采用超细晶硬质合金基体（晶粒≤0.3μm），涂层选用AlTiN或DLC。几何参数：螺旋角35°-45°，前角8°-12°，后角6°-10°。刃口钝化值≤0.005mm。
适用于铝合金超薄板的高速精加工，刃口锋利，可达到Ra0.2μm表面粗糙度，刀具寿命是硬质合金的10-20倍。
对于极薄（≤0.15mm）材料，可使用单刃铣刀（类似雕刻刀），切削力小，不易产生毛刺。适合轮廓切割。
使用激光位移传感器或三坐标测量机，在无约束状态下测量薄板平面度。允许偏差≤0.05mm/100mm。
采用高倍显微镜（100-200倍）测量毛刺高度，允许≤5μm。也可使用触针式轮廓仪。
使用X射线衍射法或钻孔法检测薄板表面残余应力，允许范围-50~+30MPa。
解答：在薄板背面粘贴阻尼胶带或填充石蜡，增加支撑。使用不等齿距微径铣刀，主轴转速提升至25000rpm以上，切深降至0.03mm，进给0.01mm/z。检查刀柄跳动，使用热缩刀柄保证跳动≤0.003mm。
解答：检查吸盘密封条是否老化，真空度是否≥-85kPa。在薄板边缘增加辅助压块（仅压非加工区）。改用多腔室分区吸盘，根据加工区域动态关闭真空腔室。
解答：可能是切削热过高导致材料热应力开裂。降低切削速度至15-20m/min，采用液氮冷却。检查刀具磨损情况，钝刀会增加切削热。改用PCD刀具或CBN刀具。
解答：可取一小块同批次材料，测量加工前后的翘曲量。将材料单面铣削去除0.1mm厚度，测量自由状态下的弯曲高度，若≤0.05mm/100mm则合格。也可使用X射线应力仪进行无损检测。
解答：提高主轴转速（避开系统共振频率），降低进给量，减小径向切深（≤刀具直径的10%）。检查机床主轴轴承间隙和导轨预紧力。使用动平衡等级G2.5以上的刀柄。
航天级超薄材料的CNC加工需系统性解决装夹、振动、热变形、残余应力和边缘质量五大难点。通过真空吸盘或低温合金粘接实现低应力固定；采用不等齿距刀具、辅助支撑和优化参数抑制振动；液氮冷却或高速加工控制切削热；预时效处理和对称加工释放残余应力；优化刀具路径和化学去毛刺保证边缘质量。建议建立材料-厚度-工艺参数数据库，通过试切验证后批量生产。
在CNC加工技术体系中，超薄材料属于高难度加工范畴，需将工艺稳定性放在首位，每批次首件必须全尺寸检测。
