作者： 本站编辑 发布时间： 04-10-2026 来源： 本站
本指南针对航天级结构件的CNC加工，提供铝合金、钛合金、高温合金三类材料的工艺要点、刀具选型及质量控制方案。航天结构件工作环境极端，需承受高载荷、温度交变和振动冲击，其加工要求尺寸精度高、表面完整性好、批次一致性强。

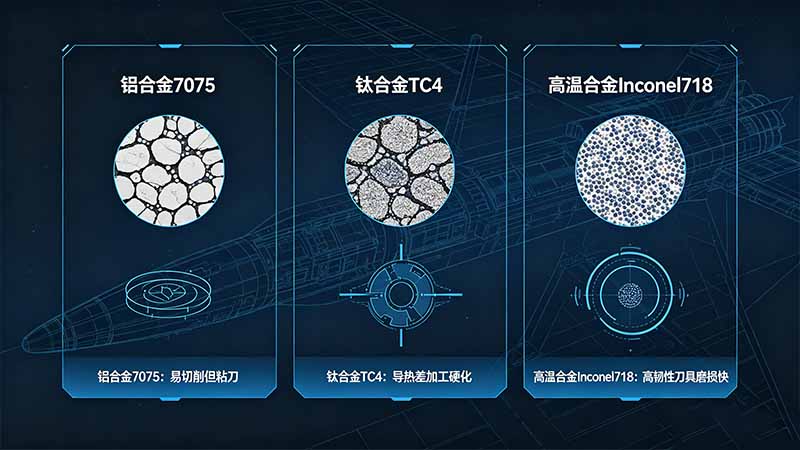

图1：铝合金、钛合金、高温合金的加工难点差异显著，需针对性制定工艺
航天铝合金强度高（7075-T6抗拉≥572MPa），密度低（2.7g/cm³），切削性能良好。主要挑战：薄壁结构易变形，切削时粘刀，残余应力释放导致翘曲。需使用锋利刀具、充分冷却，并采用分阶段加工策略。
比强度高，耐腐蚀，耐热性好。加工难点：导热系数低（约7W/m·K），切削热积聚；弹性模量低，加工回弹大；加工硬化倾向强。需采用低转速、大切深、大进给策略，配合高压内冷。
用于发动机高温部件，耐热达650°C以上。加工难点：加工硬化严重，切削力大，刀具磨损极快（是钛合金的3-5倍）。需使用高韧性硬质合金、耐磨涂层（AlTiN/TiSiN），采用低转速、小切深、高进给策略。

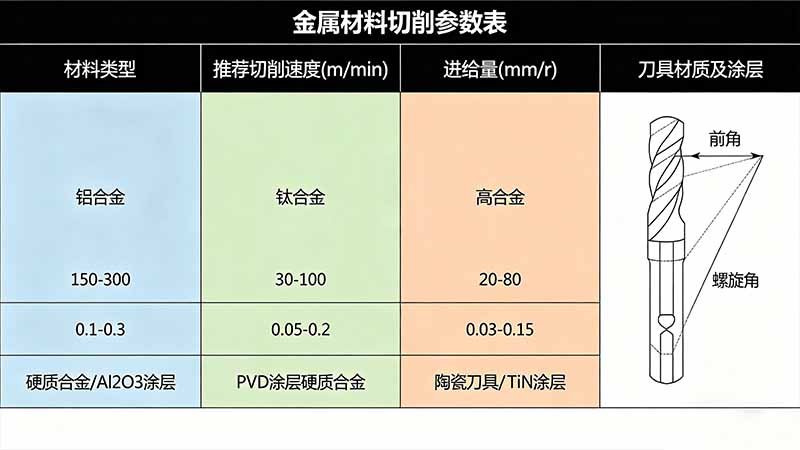

图2：铝合金、钛合金、高温合金的推荐切削参数与刀具方案
刀具： 无涂层或DLC涂层硬质合金，大前角（12°-20°），大螺旋角（35°-45°）。
参数： 切削速度300-800m/min，每齿进给0.1-0.3mm/z，轴向切深2-5mm（粗加工），0.2-0.5mm（精加工）。
冷却： 水基乳化液（浓度6%-8%），高压内冷（≥20bar）。
刀具： 超细晶硬质合金+AlTiN涂层，不等齿距设计，螺旋角30°-40°。
参数： 切削速度40-80m/min，每齿进给0.05-0.12mm/z，径向切深≤刀具直径30%，轴向切深0.5-2mm。
冷却： 高压内冷（≥30bar），油基或半合成切削液。
刀具： 纳米复合涂层（TiSiN/AlCrN）硬质合金，韧性基体，正前角设计。
参数： 切削速度20-40m/min，每齿进给0.03-0.08mm/z，径向切深≤刀具直径20%，轴向切深0.3-1mm。
冷却： 高压内冷（≥50bar），优先采用油基切削液。
航天结构件多为薄壁、整体化设计，加工变形是核心难题。以下为系统性控制方法：
铝合金板材加工前进行去应力退火（300-350°C/2-4h），钛合金毛坯进行去应力时效。粗加工后安排二次时效，释放加工应力。
采用“镜像加工”或“双面交替加工”，从工件两侧对称去除材料，使应力分布均匀。避免单侧大量切削导致弯曲变形。
薄壁件优先使用真空吸盘或粘接固定（热熔胶+支撑板），避免机械夹持力。若需机械夹持，采用多点浮动支撑和低夹紧力（≤工件屈服强度的30%）。
在薄壁区域增加临时工艺筋，加工完成后切除。使用可调支撑块或填充低熔点合金，提高局部刚性。
使用机床测头进行半精加工后在线测量，根据变形数据自动调整精加工刀补。对大型结构件，采用激光跟踪仪测量关键特征位置。
航天零件对表面残余应力、加工硬化层深度有严格要求。采用X射线衍射法检测残余应力（允许范围-100~+50MPa），显微硬度法测硬化层深度（≤0.05mm）。
对关键承力部位进行荧光渗透探伤（FPI）或涡流检测，排查微裂纹。钛合金零件需进行超声检测。
解答：采用分阶段加工：粗加工留1.5mm余量→去应力时效（180°C/4h）→半精加工留0.3mm→自然时效24h→精加工。使用真空吸盘装夹，精加工切深≤0.2mm。若仍翘曲，可增加反向补偿加工。
解答：采用枪钻系统，使用高压内冷（50-70bar）和油基切削液。参数：切削速度30-40m/min，进给0.03-0.05mm/r，每钻深5-8mm退钻排屑。预钻孔径比最终孔径大0.1-0.2mm。
解答：选用纳米复合涂层（TiSiN）刀具，切削速度降至20-25m/min，每齿进给0.05mm/z，径向切深≤0.5mm。采用摆线铣削策略，避免全槽铣。使用高压内冷（≥50bar），优先选用油基冷却液。
解答：从三方面控制：①毛坯进行去应力退火；②采用对称加工或分阶段加工，逐层释放应力；③精加工前安排时效处理（铝合金120°C/3h，钛合金550°C/2h）。精加工后24小时内检测残余应力。
解答：使用卧式加工中心一次装夹完成多面加工，避免重复定位误差。采用镗削代替铣削，使用双刃定径镗刀。加工前用测头校准工件坐标系，加工后在机测量孔径和位置度，实时补偿。
航天级结构件加工对材料、刀具、工艺和质量控制提出了系统性要求。铝合金需控制变形和残余应力，钛合金需解决切削热和加工硬化，高温合金需应对刀具快速磨损。通过合理的刀具选型、切削参数优化、薄壁件变形控制策略以及在线检测补偿，可实现高精度、高一致性的航天零件制造。建议建立材料-工艺-检测数据库，持续积累工艺经验。
在CNC加工技术体系中，航天结构件属于高难度、高价值零件，需将工艺稳定性放在首位，通过过程控制保障批次一致性。
—— 航天精密制造技术研究
