三轴CNC加工中心是数控机床家族中应用最广泛的机型，它以X、Y、Z三个直线运动轴为基础，可完成平面铣削、钻孔、攻丝、轮廓加工等大多数常规机械加工任务。从模具制造到汽车零部件，从3C电子产品到航空航天结构件，三轴加工中心承担着精密制造的基础性工作。本文将全面解析三轴CNC加工中心的定义、运动原理、典型应用及工艺特点。

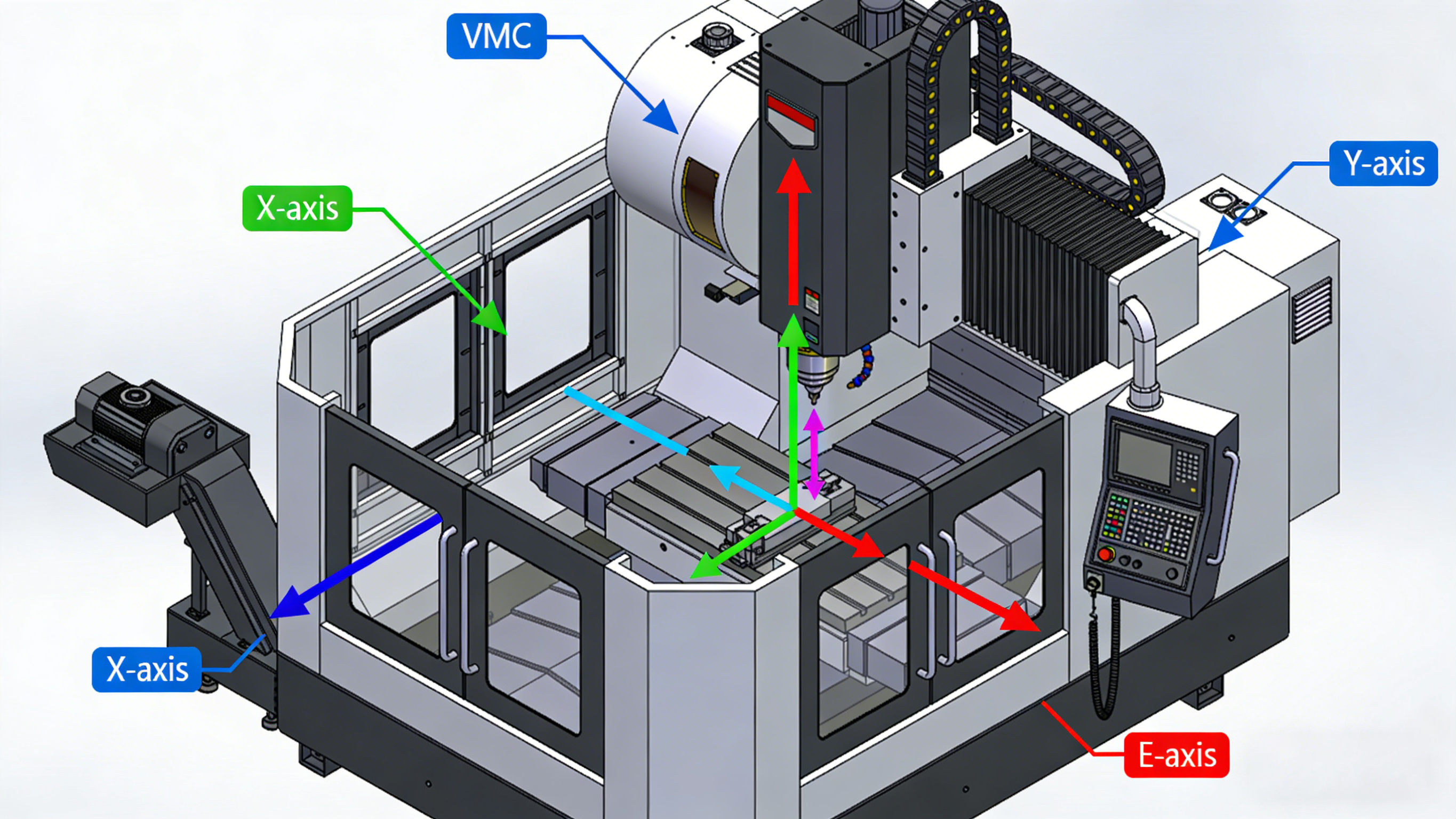

图1：三轴加工中心以X、Y、Z三个直线运动轴为基础，主轴沿Z轴运动，工作台沿X、Y轴运动
三轴CNC加工中心是指具有三个直线运动坐标轴的数控机床，通常为X、Y、Z轴。其核心结构包括：
机床的基础支撑结构，通常采用高强度铸铁（如HT300）或人造花岗岩材料，具有高刚性和良好的减震性能。床身的热对称设计和筋板布局直接影响加工精度的稳定性。
负责带动刀具旋转，是切削运动的动力源。主轴功率从5.5kW到30kW不等，转速范围从8000r/min到24000r/min。主轴锥孔形式常见BT30、BT40、BT50，不同规格对应不同的切削能力和刀具装夹方式。
包括伺服电机、滚珠丝杠和直线导轨，驱动X、Y、Z轴做直线运动。定位精度通常为±0.005mm，重复定位精度可达±0.003mm。光栅尺闭环控制可进一步提升精度。
刀库容量从12把到60把不等，通过刀臂式或圆盘式自动换刀机构，实现不同刀具的自动更换，换刀时间通常在2-6秒之间。
加工中心的控制核心，负责解析G代码、控制各轴运动、管理刀具补偿和加工参数。常见数控系统包括FANUC、Siemens、三菱、Heidenhain等品牌。

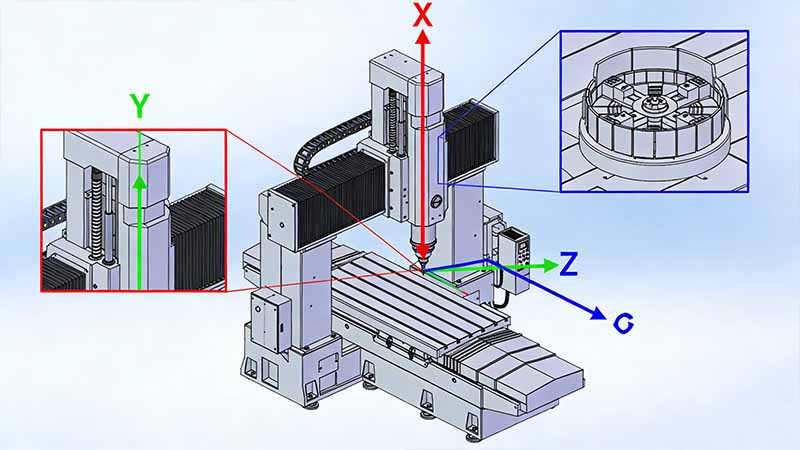

三轴加工中心的运动学基础是笛卡尔坐标系，三个直线轴相互垂直，分别控制刀具或工件在三个方向上的相对运动。
X轴： 通常为工作台的左右运动方向，正方向由操作者面向机床时的右侧。
Y轴： 通常为工作台的前后运动方向，正方向远离操作者。
Z轴： 通常为主轴上下运动方向，正方向为刀具远离工件。
立式加工中心通常采用“工作台移动X、Y轴 + 主轴移动Z轴”的运动分配。卧式加工中心则多为“工作台移动X、Z轴 + 主轴移动Y轴”。运动分配方式影响机床的刚性和加工范围。
机床坐标系是机床固有的参考系，工件坐标系由操作者通过对刀设定，用于将编程坐标与实际工件位置关联。G54-G59指令用于选择不同的工件坐标系。
根据主轴方向的不同，三轴加工中心主要分为立式和卧式两大类。
结构特征： 主轴垂直于工作台，刀具从上向下切削。
优点： 装夹方便、视野好、成本较低、应用广泛。
局限性： 排屑能力相对较弱，深腔加工受限，不适合大型箱体类零件多面加工。
典型应用： 模具、板类零件、3C产品、小型零件加工。
结构特征： 主轴平行于工作台，刀具水平切削。
优点： 排屑性能优异，适合深腔加工，配合回转工作台可实现多面加工。
局限性： 设备成本较高，装夹和调试相对复杂。
典型应用： 箱体类零件、发动机缸体、变速箱壳体、泵体。
图2：三轴加工中心可完成平面铣削、钻孔、攻丝、轮廓加工、型腔加工等多种工艺
三轴加工中心因其结构简单、工艺成熟、成本适中，覆盖了机械制造领域的大部分加工需求。
用于加工冲压模具的模板、垫板、模架，以及注塑模具的型腔、型芯的粗加工和半精加工。三轴加工是模具制造中应用最广泛的工序，完成模具的大部分材料去除任务。
用于加工发动机缸体、缸盖、变速器壳体、阀体、支架等零件的平面、孔系和槽。卧式加工中心在箱体类零件加工中优势明显。
用于加工手机中框、笔记本电脑外壳、平板电脑背板等精密金属结构件。高速钻攻中心是三轴加工中心的一种衍生机型，专为3C行业设计。
用于加工铝合金框架、支架、连接件等零件。大型龙门式三轴加工中心可满足大尺寸结构件的加工需求。
用于加工骨科植入物、手术器械、诊断设备外壳等精密零件，对表面质量和尺寸精度要求较高。
三轴加工中心可实现的主要加工工艺包括：
使用面铣刀或立铣刀加工平面。平面度可达0.01-0.03mm/300mm，表面粗糙度Ra可达0.8-1.6μm。大直径面铣刀适合大平面高效率加工。
沿二维轮廓加工，包括外轮廓和内腔轮廓。轮廓精度可达±0.01-0.02mm。顺铣和逆铣的选择影响表面质量和刀具寿命。
去除封闭区域内的材料，形成凹腔。通常采用分层铣削策略，从粗加工到精加工分步完成。深腔加工需考虑刀具长径比和排屑问题。
包括中心钻、钻削、铰孔、镗孔和螺纹加工。孔位精度可达±0.01mm，孔径精度可达IT7-IT8级。刚性攻丝是加工中心的标准功能。
通过X、Y、Z三轴联动，实现螺旋运动，可用于加工大直径螺纹或作为钻孔的预加工。
三轴加工中心的精度指标是衡量设备性能的核心参数。
定位精度是指指令位置与实际到达位置之间的偏差，重复定位精度是指多次到达同一位置的偏差离散程度。普通加工中心定位精度为±0.005-0.010mm，重复定位精度为±0.003-0.005mm。高精度机型可达±0.003mm和±0.002mm。
包括各轴之间的垂直度、直线度、主轴与工作台的平行度等。几何精度是机床的固有精度，直接影响加工误差。通常通过刮研、激光干涉仪测量和补偿来保证。
主轴运转和进给运动产生的热量会导致机床结构变形，引起加工误差。热对称结构设计、主轴冷却、环境恒温控制是减少热变形的常用手段。
刀具磨损、切削参数、装夹方式、工件材料等因素也会影响实际加工精度。合理的刀具路径规划和工艺参数优化是保证精度的必要手段。
尽管三轴加工中心应用广泛，但在面对复杂零件时存在明显局限。

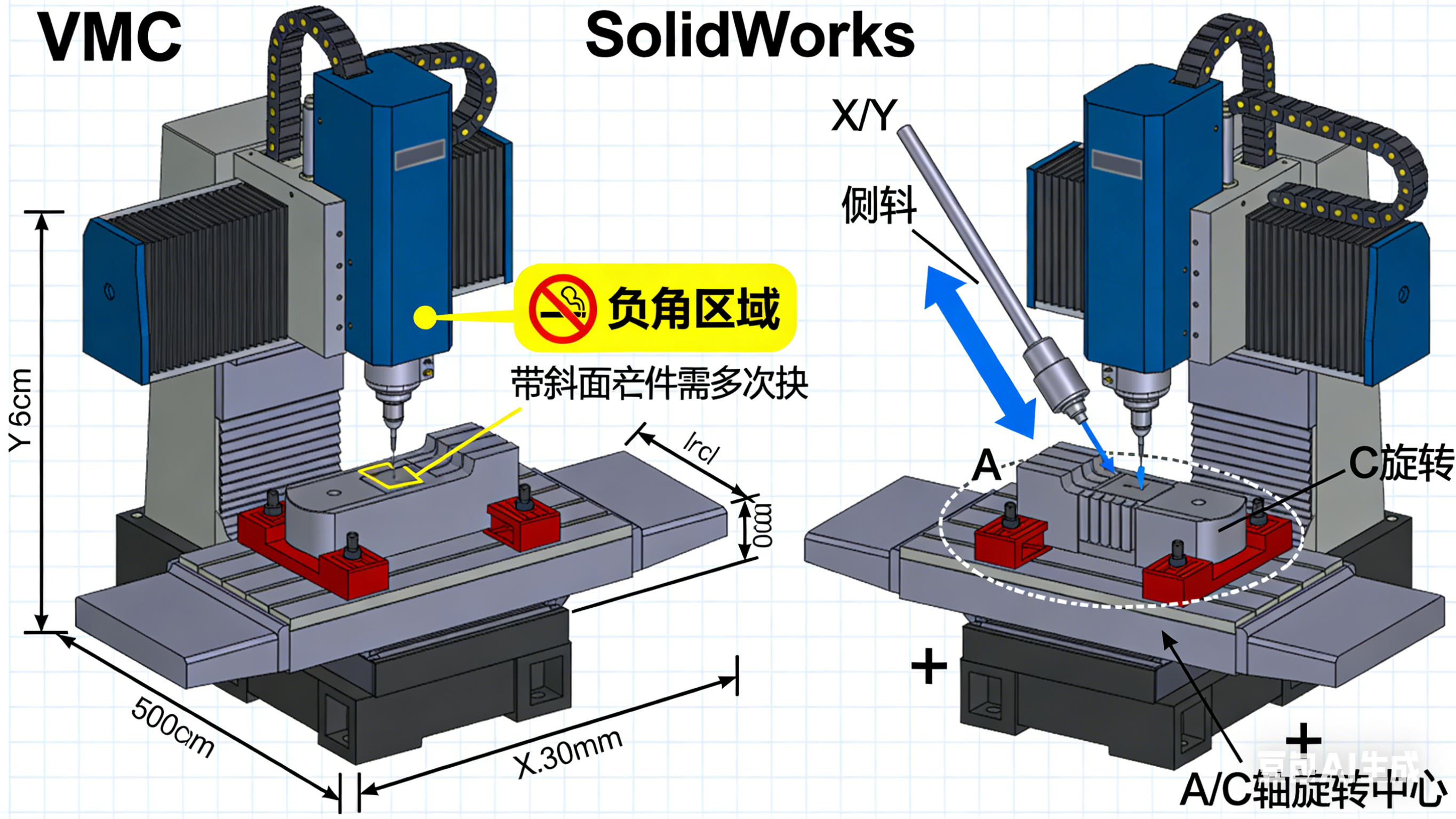

由于刀具方向固定，三轴加工无法加工与主轴方向成负角度的特征，如内部倒扣、侧面凹陷等。这类特征需要多轴加工或EDM等特种工艺完成。
对于自由曲面，三轴加工只能采用球头刀进行点接触加工，加工效率和表面质量低于五轴加工的线接触方式。曲面表面易出现刀纹。
加工多面零件时，需要多次装夹和重新对刀，产生基准转换误差。五轴加工可一次装夹完成多面加工，避免此问题。
对于深腔、窄槽等特征，长径比较大的刀具刚性差，加工易产生振刀。五轴加工可通过倾斜主轴优化刀具姿态，改善可达性。
当零件复杂度超出三轴加工能力时，通常需要升级为四轴或五轴加工中心。在CNC加工技术体系中，三轴、四轴、五轴各有其适用的零件类型和工艺特点，选择合适的设备配置是工艺规划的关键环节。
三轴CNC加工中心是精密制造领域的基础装备，它以三个直线运动轴完成大多数常规加工任务，在模具、汽车、3C、航空航天等行业发挥着不可替代的作用。理解其运动原理、精度体系和工艺特点，有助于合理选择设备类型、优化加工工艺、控制零件质量。同时，认识到三轴加工的局限性，也是向更高维度加工技术进阶的基础。
