涡轮增压器是现代内燃机提升效率与动力的核心部件，其性能与可靠性极大程度上依赖于压气机壳、涡轮壳及中间体三大壳体的制造精度。这些壳体工作在极端高温、高压及高转速下，且内部流道形状直接影响着增压效率与响应速度。CNC加工是制造这些结构复杂、材料各异、要求苛刻的壳体的决定性工艺。本文将深入解析涡轮增压器壳体的加工挑战、系统性工艺流程及实现高性能的关键制造能力。

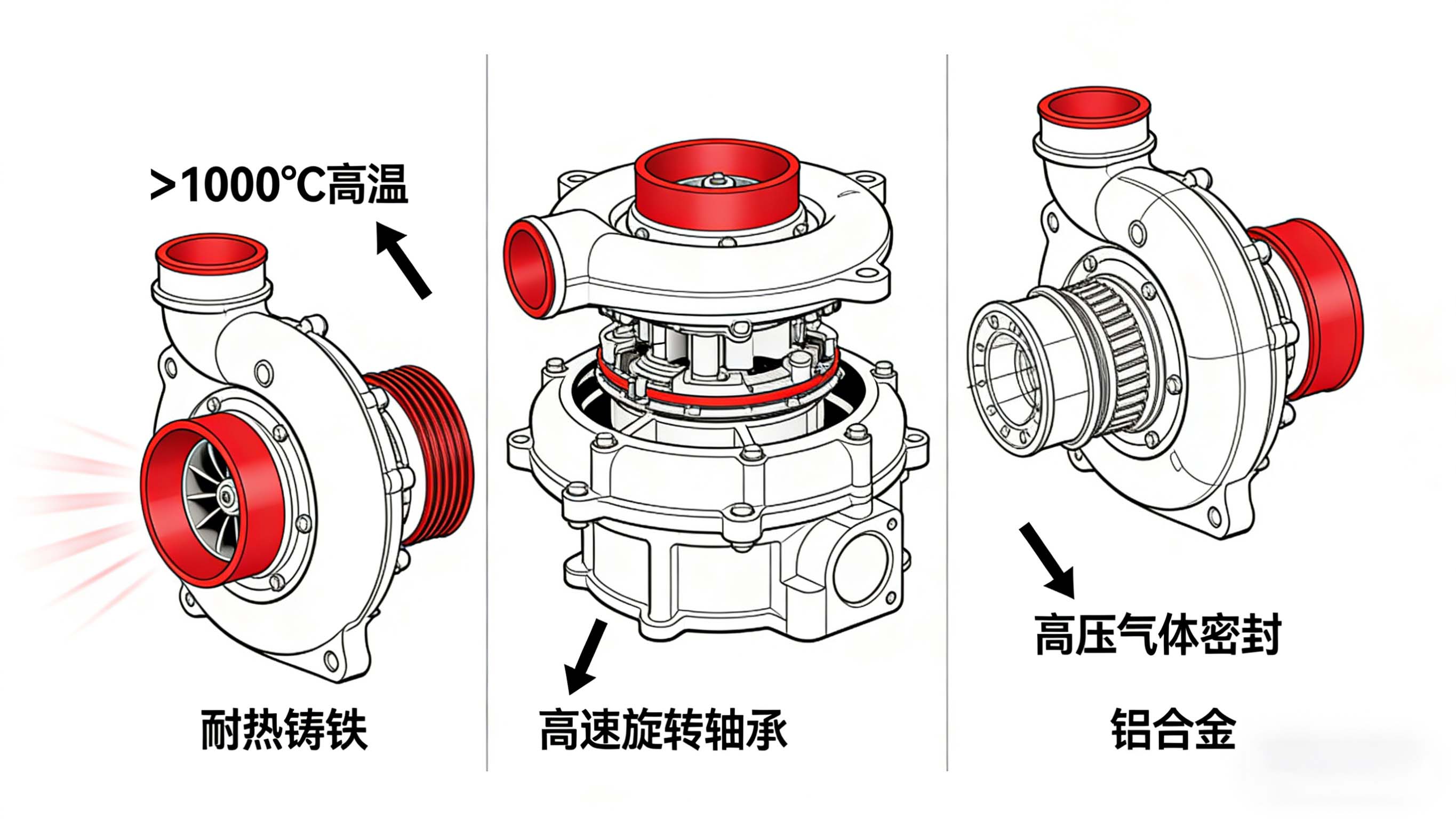

图1：涡轮增压器壳体的设计，是其应对极端环境并实现高效增压功能的基础
涡轮壳： 承受>1000°C废气，常用高镍奥氏体铸铁（如D5S, Ni-Resist），硬度高、导热性差，属于难加工材料。
压气机壳： 面向进气侧，多采用铝合金（如A356-T6）以轻量化，但结构复杂，薄壁区域多。
中间体： 支撑高速转子，常为铸铁或钢制，内含精密轴承座孔和复杂冷却水道。
核心功能： 压气机蜗壳和涡轮蜗壳的型面是经过气动优化的复杂空间曲面，其截面形状、扩压规律直接影响增压效率与喘振边界。
加工挑战： 必须高精度地复制设计型面，任何偏差都会导致性能损失。流道表面光洁度也对气流有显著影响。
各壳体之间通过法兰连接，配合面需要极高的平面度和粗糙度以确保高温高压下的密封。轴承座孔、油封位的尺寸精度、圆柱度和同轴度要求极高，直接关系到转子总成的稳定性和寿命。
核心特征： 包含进气道、扩压器、蜗壳腔，壁厚不均，存在大量薄壁和深腔区域。
加工难点： 控制薄壁加工时的变形与振动；保证蜗壳型面的连续性与光顺度；实现进气法兰与出口法兰的空间角度精度。
关键工艺： 对于这类复杂铝合金壳体，铝五轴加工是理想选择。通过多轴联动一次装夹完成多面特征加工，有效保证空间关系并减少变形。采用高速铣削策略，配合专用夹具支撑薄壁区域。
核心特征： 通常为单体或分体式铸件，流道截面变化剧烈，并有废气门阀座等高温附件接口。
加工难点： 材料难切削，刀具磨损快；大型铸件内应力导致的加工变形；高温法兰面的平面度与密封槽加工。
关键工艺： 选用耐磨的陶瓷或CBN刀具进行粗加工；分阶段加工并安排去应力工序；精加工时需稳定工况，保证密封面精度。
核心特征： 是涡轮增压器的“骨架”，包含轴承室、冷却水套、润滑油路。
加工难点： 轴承孔的超高尺寸精度（IT6级）与圆柱度要求；冷却水套的深孔加工与清洁度控制；多个油道交叉孔的精确对位与去毛刺。
关键工艺： 采用高精度坐标镗床或具备精密镗削功能的加工中心；应用枪钻、珩磨等特种工艺；加工后必须进行彻底的清洗和检测。

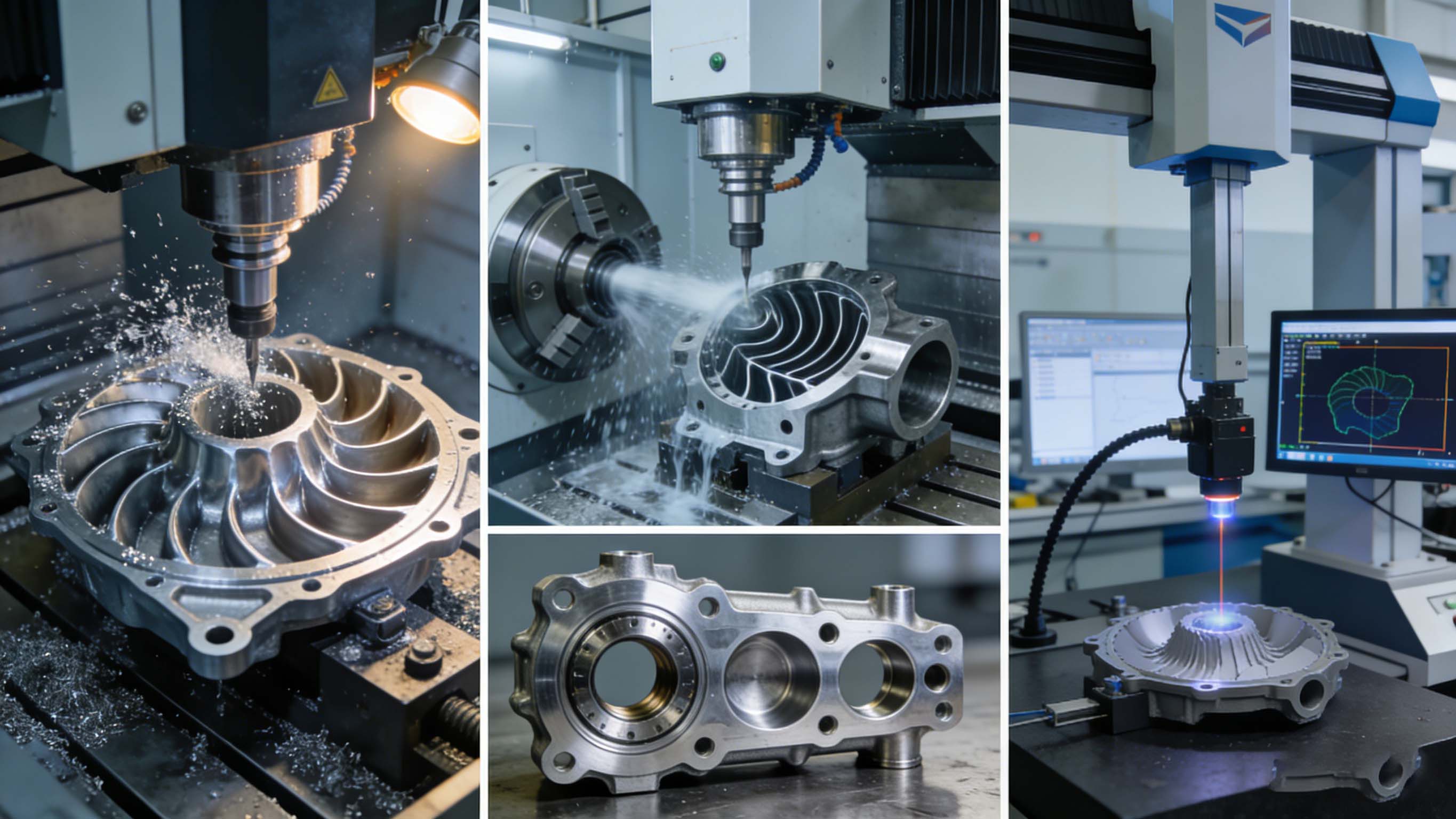

图2：应对不同材料与结构的壳体，需要针对性的工艺策略与高精度的加工检测装备
配备高性能五轴联动加工中心，能够应对压气机蜗壳和涡轮蜗壳的复杂空间曲面编程与加工，确保气动型面的高精度复制，这是保证增压器基础性能的前提。
针对高镍铸铁、高温合金及铝合金的不同特性，建立了相应的刀具选型库、切削参数库及冷却方案，能有效应对难加工材料的挑战，并控制铝合金的加工变形。
拥有枪钻、深孔钻系统及高压冷却设备，能够高质量地完成中间体冷却水套、润滑油路等深孔及交叉孔的加工，并具备相应的去毛刺与清洁能力。
在关键工序（如精铣密封面、镗轴承孔）集成机床测头，进行在机测量和自动刀补，以补偿刀具磨损和热变形，确保关键特征的尺寸稳定性。
流道三维扫描检测： 使用三维蓝光或激光扫描仪，获取壳体内流道的完整点云数据，与原始CAD模型进行对比分析，量化型面精度偏差。
密封面全参数检测： 对各个法兰密封面，不仅检测平面度，还检测粗糙度，并使用功能性气密检具进行抽样或100%测试。
轴承系统精密测量： 使用高精度气动量仪、圆度仪、三坐标测量机对中间体轴承孔进行直径、圆柱度、同轴度的精密测量。
清洁度与压力测试： 对中间体等进行高压清洗，并对冷却水套、油道进行压力测试，确保无渗漏且内部清洁度符合标准。
需求： 为某汽车改装品牌开发一款大流量、快响应的铝合金压气机壳，替换原厂件以提升涡轮增压器性能。需重新设计扩压段与蜗壳型线，并实现轻量化。
挑战： 新型线曲率变化大，加工可达性差；为保证强度而设计的复杂内部加强筋，使型腔铣削更加困难；产品需要优良的表面质量以减少气流阻力。
聚诚解决方案：
协同设计与工艺仿真： 在客户完成气动设计后，从制造角度对3D模型进行可加工性分析，对局部难以加工或易变形的区域提出微调建议，优化模型。
定制化多轴加工策略： 采用五轴联动加工中心，为复杂的蜗壳型腔和狭窄的扩压器通道编写专用的刀具路径，利用刀具侧刃进行加工，并严格控制步距以保证表面光洁度。
变形控制与顺序优化： 设计内支撑结构，在加工深腔时提供额外刚性。采用“分层分区”的加工顺序，均匀释放材料内应力，并在精加工前安排去应力时效处理。
全面的性能验证检测： 加工完成后，除常规尺寸检测外，重点使用三维扫描仪对完整的气流通道进行扫描比对，确保加工出的型面与设计模型完全一致，并提供数据报告。
结果： 交付的压气机壳完全达到设计目标，重量减轻，流道型面精确，在客户的涡轮增压器台架测试中，流量与响应性提升显著，成功推向改装市场。
在涡轮增压器及高温部件制造领域，聚诚精密定位于**高复杂度、高性能要求壳体的研发试制、小批量生产及替代制造**。我们的核心价值在于攻克标准量产线之外的制造难题：
复杂气动型面制造专家： 我们擅长将经过CFD优化的复杂曲面模型，通过精密的多轴加工技术转化为高精度的实体零件，对气流道的制造有深刻理解。
材料与工艺的深度结合： 我们不仅加工铝合金、铸铁，也具备高温合金等材料的加工能力，能为不同材料的壳体提供针对性的工艺解决方案。
从设计到验证的工程支持： 我们提供从可制造性分析（DFM）、工艺规划、精密加工到三维检测的全流程工程服务，是客户在部件开发过程中的延伸制造团队。
跨领域苛刻标准融合： 我们在发动机缸盖、排气管等高温高压部件上的制造经验，为涡轮增压器壳体加工注入了更高的可靠性与质量标准。
我们理解涡轮增压器壳体在提升发动机性能中的关键作用。聚诚精密愿以我们在精密复杂部件与特种材料加工领域的系统性能力，成为您在动力系统升级与高性能部件开发中的可靠合作伙伴。
涡轮增压器壳体的CNC加工，是对材料科学、空气动力学与先进制造技术融合能力的集中体现。从铝合金压壳的轻量化复杂结构，到高镍铸铁涡壳的耐热精密成型，每一处精度都关乎着增压效率、响应速度与长期可靠性。制造这些壳体，不仅需要高端的设备，更需要深厚的工艺知识积累和对产品功能的深度理解。选择一家具备相应技术深度、工程解决问题能力及严格质量体系的合作伙伴，是将先进涡轮增压技术从设计蓝图转化为卓越性能的关键一环。
