作者： 本站编辑 发布时间： 03-16-2026 来源： 本站
在广袤的戈壁、屋顶或海边的光伏电站里，成千上万块光伏板将阳光转化为直流电，而将这些不稳定直流电转换为稳定交流电、并入电网或供给负载的，正是光伏逆变器。作为逆变器的“外衣”与“骨架”，壳体不仅要承载内部精密的功率模块和控制电路，更要在风吹、日晒、雨淋、盐雾、极寒、酷暑的户外环境中，为它们提供可靠的防护。CNC精密加工，正是制造这种“户外生存铠甲”的核心技术。本文将深入解析光伏逆变器壳体的加工难点、材料选择与精密制造方案。

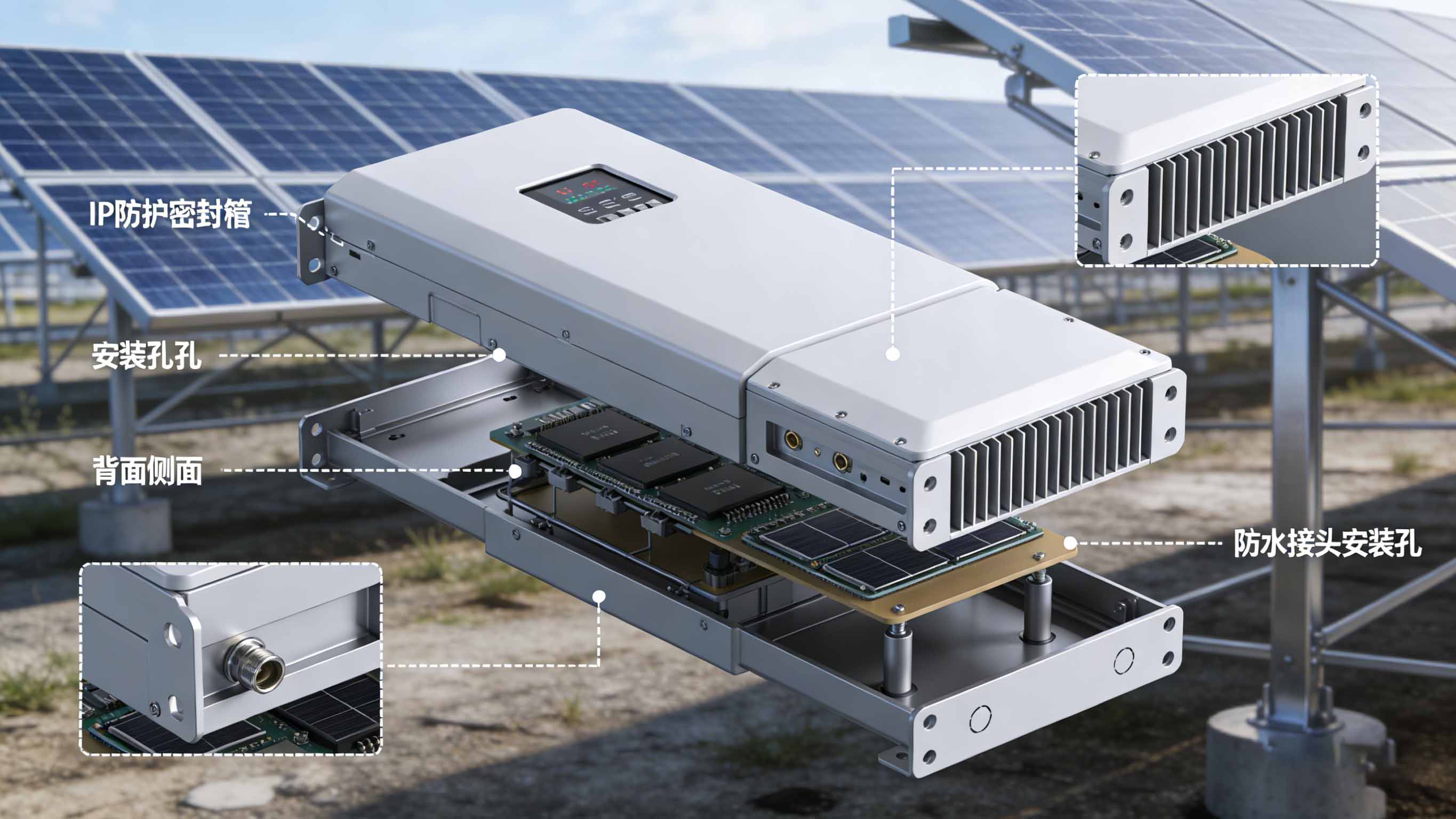

图1：光伏逆变器壳体是内部精密元件的“守护者”，需同时满足密封、散热与结构支撑多重使命
光伏逆变器通常安装在户外，必须能抵御雨水、灰尘、盐雾的侵袭。行业标准要求壳体达到IP65甚至IP66的防护等级——这意味着完全防尘，且能承受强烈喷水或短时浸水。这一要求直接体现为壳体密封面的极高平面度、密封槽的精密尺寸，以及所有接缝和孔口的严密设计。
逆变器工作时，IGBT等功率模块会产生大量热量。若不能及时导出，会导致效率下降、寿命缩短甚至热失控。因此，壳体往往本身就是散热器——背面或侧面集成密集的散热鳍片，部分高端设计还采用液冷板或热管。散热鳍片的加工质量直接影响换热效率。
壳体要支撑内部所有元件的重量，还要承受安装支架的拉力、风载和可能的振动。同时，它需提供精确的安装基准——功率模块的安装面平面度、连接器的定位孔精度，都直接影响装配质量和电气连接的可靠性。
光伏逆变器壳体的材料选择，需要在耐腐蚀性、导热性、结构强度和成本之间找到平衡。
优势： 导热系数高（约150-200 W/m·K），比重轻（2.7g/cm³），耐腐蚀性好（表面可阳极氧化），加工性能优异。
常用牌号： 6061-T6（综合性能王）、6063（适合挤压型材+焊接）、5052（耐蚀性更优）。
应用： 覆盖从户用微型逆变器到兆瓦级集中式逆变器的全系列壳体。
优势： 强度极高，耐盐雾腐蚀性能优异（尤其是316L）。
应用： 海上光伏平台、近海电站等极端腐蚀环境。
加工挑战： 重量大，切削难度高，成本昂贵。
优势： 成本低，强度高。
应用： 大型集中式逆变器的机柜，通常采用钣金折弯+焊接工艺。
缺点： 重量大，散热需额外设计。
光伏逆变器壳体往往尺寸较大（长度可达1米以上），其与盖板配合的密封面平面度要求极高（通常≤0.1mm/m²）。大型薄壁件在加工中极易因应力释放和切削热产生变形，导致平面度超差。这需要从毛坯应力控制、装夹方式、切削参数和工艺顺序进行系统性设计。
为提高散热效率，壳体常设计有密集的散热鳍片，厚度仅1-2mm，高度可达30-50mm，深宽比极高。这种结构在铣削时极易产生振刀、让刀甚至断刀。需要采用专用刀具和分层多次铣削策略。
现代逆变器设计越来越紧凑，壳体内部往往被分隔成多个腔室（功率腔、控制腔、接线腔），以隔离强电和弱电信号。这些腔体之间的隔板、支撑柱、定位台，对刀具的长径比和加工路径规划提出挑战。
功率模块（IGBT）的安装面通常要求平面度≤0.03mm，以确保导热界面材料（TIM）均匀接触，较大化散热效率。这对精加工工序的精度和稳定性要求极高。

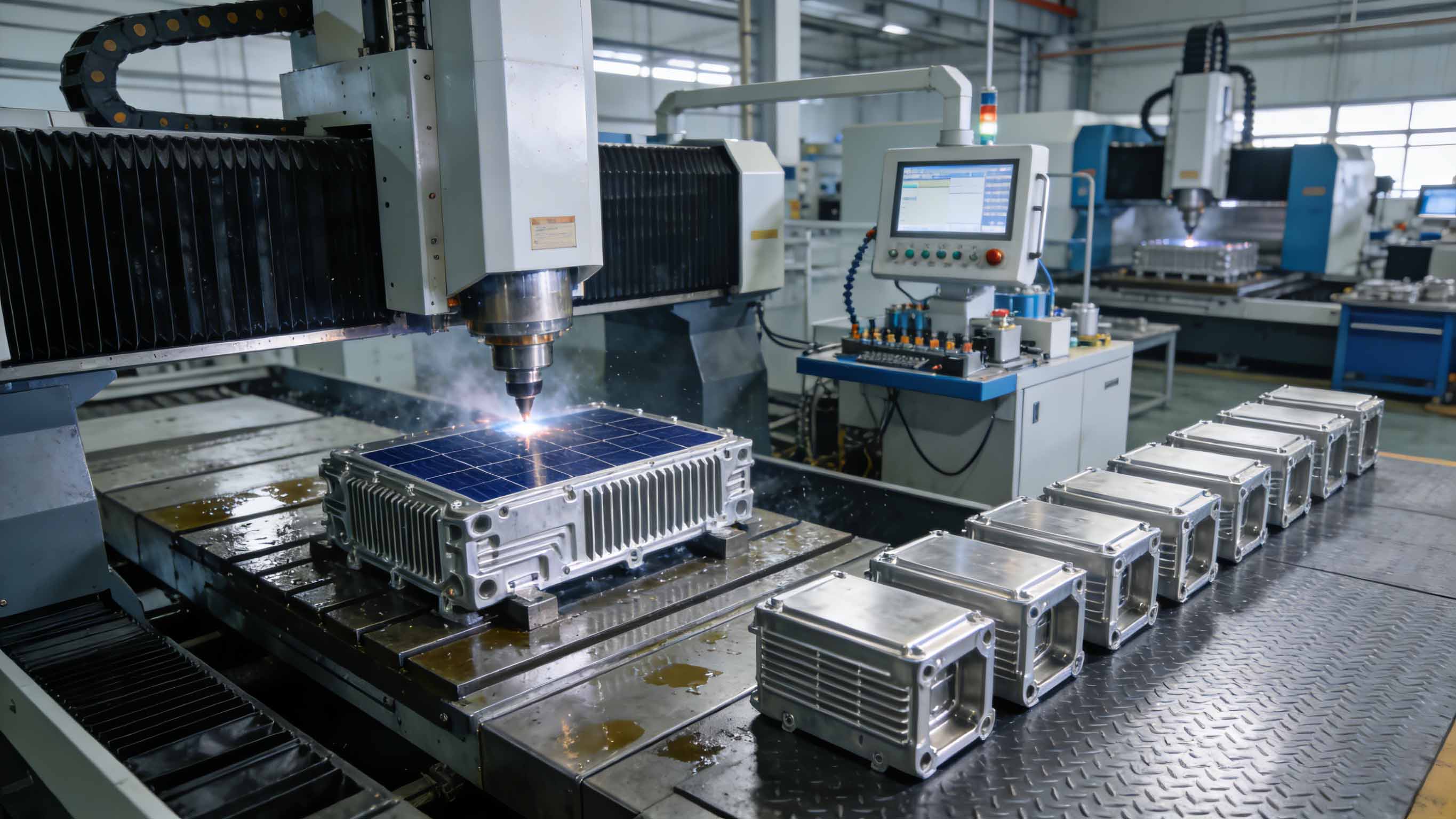

图2：光伏逆变器壳体的高可靠性制造，依赖于大型龙门设备、多轴加工与严格检测的协同
对于长度超过1米的大型壳体，必须采用高刚性龙门加工中心。这类机床具备大行程、高承载能力和良好的热稳定性，可一次装夹完成密封面、安装面和大部分特征加工，是保证大型平面精度的基础。
针对壳体侧面的散热鳍片和异形结构，采用四轴或五轴联动加工，可优化刀具姿态、避免干涉，同时实现更高的表面质量。这也是应对未来逆变器紧凑化、轻量化设计趋势的关键能力。
针对散热鳍片，采用专用玉米铣刀或波纹铣刀，配合“分层、对称、小切深”的策略，有效抑制振动。同时使用微量润滑（MQL）冷却，避免切削热导致的变形。
在精加工密封面和安装面前，使用机床测头对毛坯实际位置进行测量，自动调整加工程序，补偿铸造或前序误差。加工后再次测量关键尺寸，实现闭环质量控制。
光伏电站的设计寿命通常为25年，逆变器作为核心设备，其壳体质量直接关系到整个电站的长期可靠性。
密封面全参数检测： 使用激光平面扫描仪或高精度三坐标，生成密封面的全幅面平面度云图，确保满足IP防护要求。
气密性100%测试： 每个壳体在完成加工和清洗后，必须在专用测试工位进行氦气或空气泄漏测试，模拟IP防护等级要求，这是交付前的红线。
散热性能验证： 对散热鳍片的尺寸、间距、表面粗糙度进行抽检，必要时进行热阻测试，验证散热设计是否有效实现。
盐雾测试与耐候性验证： 定期抽取样品进行中性盐雾测试（NSS），验证阳极氧化或喷涂层的耐腐蚀性能，确保在海洋或工业环境中的长期可靠性。
装配模拟与尺寸链验证： 使用三坐标测量关键安装孔、定位柱的空间位置，模拟与功率模块、PCB板的装配，确保现场安装顺畅。
需求： 某光伏龙头企业开发新一代150kW组串式逆变器，需要设计一款铝合金壳体，要求防护等级IP66，集成高密度散热鳍片，且能满足-40℃～+60℃宽温域工作。壳体尺寸达800mm×600mm×250mm，壁厚不均，变形控制难度极大。
挑战： 大型薄壁件加工变形风险高；高深宽比散热鳍片（厚度1.2mm，高度35mm）加工易振刀；密封面平面度要求≤0.08mm/全长；需在3个月内完成从样件到小批量交付。
聚诚解决方案：
DFM可制造性优化： 参与设计评审，建议在壳体内部增加临时工艺支撑筋，待精加工后再去除，有效控制整体变形。
大型龙门精密加工： 采用高刚性龙门加工中心，一次装夹完成密封面、安装面和大部分特征加工。粗精加工分离，粗加工后安排去应力时效处理。
散热鳍片专项工艺： 针对高深宽比鳍片，采用专用玉米铣刀分层多次铣削，配合微量润滑冷却，成功将振刀控制在允许范围内。
在机测量与补偿： 在精加工密封面前，使用机床测头测量毛坯变形情况，自动调整加工程序进行补偿。
全功能检测验证： 每件壳体进行三坐标全尺寸检测和气密性测试，确保IP66防护等级达标。
结果： 成功交付的壳体样件和首批小批量产品，平面度全部达标，气密性测试通过率100%，散热性能优异，助力客户产品如期推向市场，并在多个大型地面电站中稳定运行。
这一案例充分体现了专业CNC加工能力如何支撑新能源设备在严苛环境下的长期可靠性。
在新能源及电力电子结构件领域，聚诚精密专注于**大型精密壳体的研发试制、小批量及规模化生产**。我们的核心价值在于：
大型薄壁件变形控制专长： 针对光伏逆变器壳体的大尺寸、薄壁特征，建立了从工装设计、应力管理到切削参数的完整变形控制体系。
高防护等级实现能力： 深刻理解IP防护对密封面加工的要求，通过精密加工和100%气密性测试，确保每件产品满足户外长期运行需求。
散热结构精密加工： 针对散热鳍片、导热平面等高要求特征，积累了成熟的工艺方案，保障热管理性能。
从样件到批量的全周期服务： 既可快速响应研发样件，也可通过工艺固化实现规模化稳定生产，支持客户产品快速上市。
我们深知，每一缕清洁电力的背后，都离不开逆变器壳体的默默守护。聚诚精密愿以我们在新能源结构件领域的专业积累，成为您“阳光变电能”事业道路上的可靠伙伴。
光伏逆变器壳体的CNC加工，是大型精密制造与极端环境适应性深度融合的典型领域。从0.08mm的密封面平面度，到高深宽比的散热鳍片，再到25年寿命的耐候性要求，每一处细节的完美实现，都关乎着光伏电站的发电效率与长期可靠运行。随着全球能源转型的加速，光伏逆变器正朝着更高功率密度、更轻量化、更恶劣环境适应性的方向发展——而这背后，是精密制造能力的持续进化与支撑。
—— 聚诚精密 新能源结构件事业部
