逆变器散热基板是新能源汽车、光伏发电、工业变频器中的核心散热部件，通常采用铝合金或铜基材料，集成功率模块安装面、水道密封面和散热鳍片。其中，功率模块安装面的平面度、平行度要求高达0.005mm（5μm），直接影响散热效率和模块寿命。实现这一精度需要从机床刚性、刀具选型、装夹变形、环境恒温到在线测量进行系统性控制。本文详细解析0.005mm公差的实现技术路径。
图1：散热基板的功率模块安装面要求平面度≤0.005mm，是加工的核心难点
逆变器散热基板常用材料为6061-T6铝合金或铜-铝复合板，其加工面临以下挑战：
6061铝合金线膨胀系数约23.6×10⁻⁶/K，温度变化1°C导致200mm长度尺寸变化约4.7μm。0.005mm公差要求加工环境温度波动必须控制在±0.5°C以内。
散热鳍片厚度通常0.8-1.5mm，高度10-30mm，加工时易产生振刀和弹性变形，影响安装面的平面度传递。

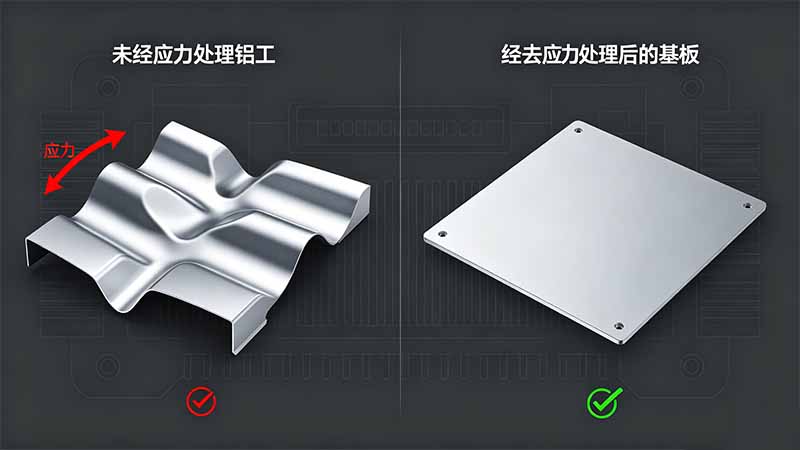

铝合金板材在轧制和热处理过程中存在残余应力，加工去除材料后应力平衡被打破，导致基板翘曲变形，平面度可能从0.005mm恶化至0.02mm以上。
达到0.005mm加工精度，对机床和环境有严格要求。
推荐使用高精度立式或卧式加工中心，要求：定位精度≤0.003mm，重复定位精度≤0.002mm；主轴锥孔跳动≤0.002mm；全闭环光栅尺反馈。建议选用日本牧野、瑞士米克朗或德国德马吉等品牌的高端机型。
加工区域温度需控制在20±0.5°C，湿度40%-60%。需配备工业空调和温湿度记录仪。工件在加工前应在恒温车间放置至少4小时，使材料温度与环境平衡。
机床基础需独立于厂房地坪，采用混凝土基础+减振垫铁，避免周边冲压设备、叉车等振动传递。精密加工时段应避开大型设备同时运行。
安装面精铣推荐使用PCD（聚晶金刚石）面铣刀，直径Φ50-80mm，刀片数量4-6个。PCD刀具刃口锋利，耐磨性高，可长期保持微米级切削精度。表面粗糙度可达Ra0.2-0.4μm。
精加工参数：切削速度800-1200m/min，每齿进给0.05-0.08mm/z，轴向切深0.05-0.1mm。采用顺铣方式，减小切削力。粗加工预留0.2-0.3mm余量，半精加工预留0.05-0.08mm，精加工一刀到位。
所有精加工刀具必须进行动平衡，平衡等级G2.5以上。不平衡量会导致主轴振动，在工件表面产生微米级波纹。
散热基板为薄板结构（厚度通常5-15mm），传统压板会导致局部变形。推荐使用真空吸盘，吸盘表面开细密沟槽，真空度≥-85kPa。对于大型基板，采用分区真空控制，加工区域保持吸附，非加工区域可释放。
粗加工后安排去应力退火：铝合金120-180°C保温2-4h，随炉冷却。可释放70%以上加工应力，减少后续精加工变形。
先加工一面，预留0.15mm余量，翻面加工另一面至最终尺寸，再翻面精加工。使应力对称释放，有效控制平面度。

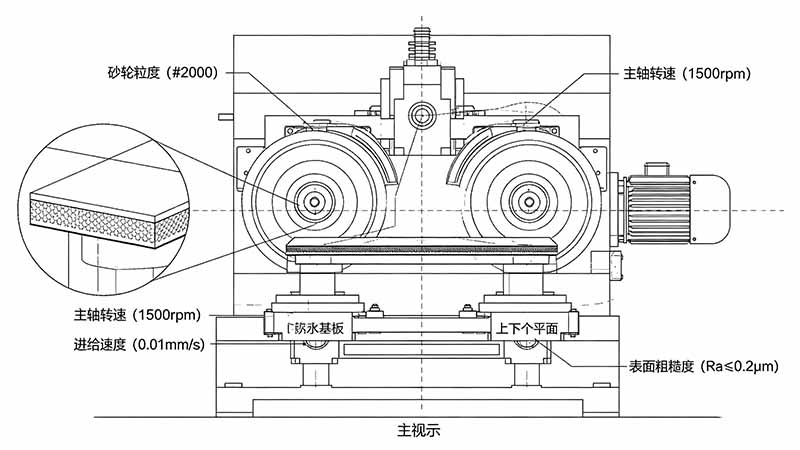

图2：在线测量+实时补偿是达到0.005mm公差的可靠保障
精加工前，使用高精度触发式测头（如雷尼绍OMP400）测量工件定位基准，自动补偿坐标系。精加工后，再次测量关键尺寸（平面度、深度、位置度），偏差超过设定阈值时自动触发补偿加工或报警。
在安装面上规划9-16个测量点（网格布局），计算平面度。若发现局部高点，可进行二次局部光刀。测量结果自动生成报告，用于过程能力分析。
每批次抽取首件和末件，使用三坐标测量机（精度≤0.0015mm）进行全尺寸检测，验证在机测量结果的可靠性。
推荐的0.005mm精度散热基板加工工艺流程：
毛坯准备： 铝合金板料经去应力退火，双面铣削至尺寸预留1.5mm余量。
粗加工： 粗铣安装面、散热鳍片、水槽，预留0.3mm精加工余量。
去应力时效： 180°C保温3h，自然冷却。
半精加工： 铣削安装面至预留0.08mm余量，精加工所有定位孔。
自然时效： 恒温车间放置24h。
精加工： PCD面铣刀精加工安装面至最终尺寸，在线测量平面度并补偿。
清洁与检测： 超声波清洗，三坐标全尺寸检测，出具检测报告。
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 平面度超差>0.008mm | 装夹变形、应力释放、热变形 | 改用真空吸盘；增加去应力时效；精加工前恒温2h |
| 表面振纹明显 | 刀具动平衡不良、主轴跳动大 | 刀具动平衡至G2.5；检查主轴锥孔跳动；降低切削速度 |
| 批量化一致性差 | 环境温度波动、刀具磨损 | 加强车间恒温；建立刀具寿命管理，定时换刀 |
| 孔径尺寸不稳定 | 刀具偏摆、冷却不足 | 使用热缩刀柄；增加高压内冷 |
解答：难度极大。普通加工中心定位精度一般为±0.005-0.010mm，重复定位精度±0.003-0.005mm，本身精度储备不足。建议使用高精度机床（定位精度≤0.003mm）并配合在线测量补偿。
解答：这是残余应力释放所致。应在粗加工后增加去应力退火，精加工后再进行自然时效（24h以上），然后复测。若仍变形，可考虑两次精加工：先加工至0.01mm，时效后二次精加工至0.005mm。
解答：铜铝复合板界面强度较弱，切削力过大会导致分层。降低切削速度（铝层400-600m/min），使用锋利PCD刀具，采用小切深（0.05-0.1mm）。同时检查原材料复合质量，选择爆炸复合或轧制复合工艺稳定的供应商。
解答：必须。测量时工件和量具需在20±0.5°C环境中恒温至少2小时。温度变化1°C，200mm铝板长度变化约4.7μm，已接近公差值。测量室应配备高精度三坐标和温湿度记录仪。
解答：需建立SPC监控体系，每件进行在机平面度测量并记录。刀具采用强制寿命管理（例如每50件更换PCD刀片）。设备每日进行热机补偿。同时，抽检频率提高到每10件一次三坐标全检。
逆变器散热基板0.005mm加工公差的实现，是设备、材料、刀具、环境、测量和工艺的系统工程。高刚性机床与恒温环境是硬件基础；PCD刀具与优化参数是切削保障；真空吸盘与去应力时效控制变形；在线测量与闭环补偿是精度达标的后防线。建议企业建立“粗加工-去应力-半精加工-精加工-在线补偿”的标准化流程，并通过SPC持续监控过程能力。随着新能源汽车和光伏逆变器市场的快速增长，掌握微米级散热基板加工能力将成为精密制造企业的核心竞争力。
在CNC加工领域，高精度散热基板是典型的技术密集型零件，需要将工艺稳定性放在首位，通过数据驱动持续优化。
