一副高端的眼镜，不仅要让佩戴者看得清晰，更要戴得舒适、用得长久。镜框与中梁，作为眼镜的“骨架”，承载着镜片、连接镜腿、支撑鼻托，是决定佩戴体验的核心结构件。从传统板材到钛合金轻量化，从简单造型到复杂曲面，CNC精密加工正在重新定义眼镜制造的精度边界。本文将深入解析镜框与中梁的加工难点、材料选择与精密制造方案。

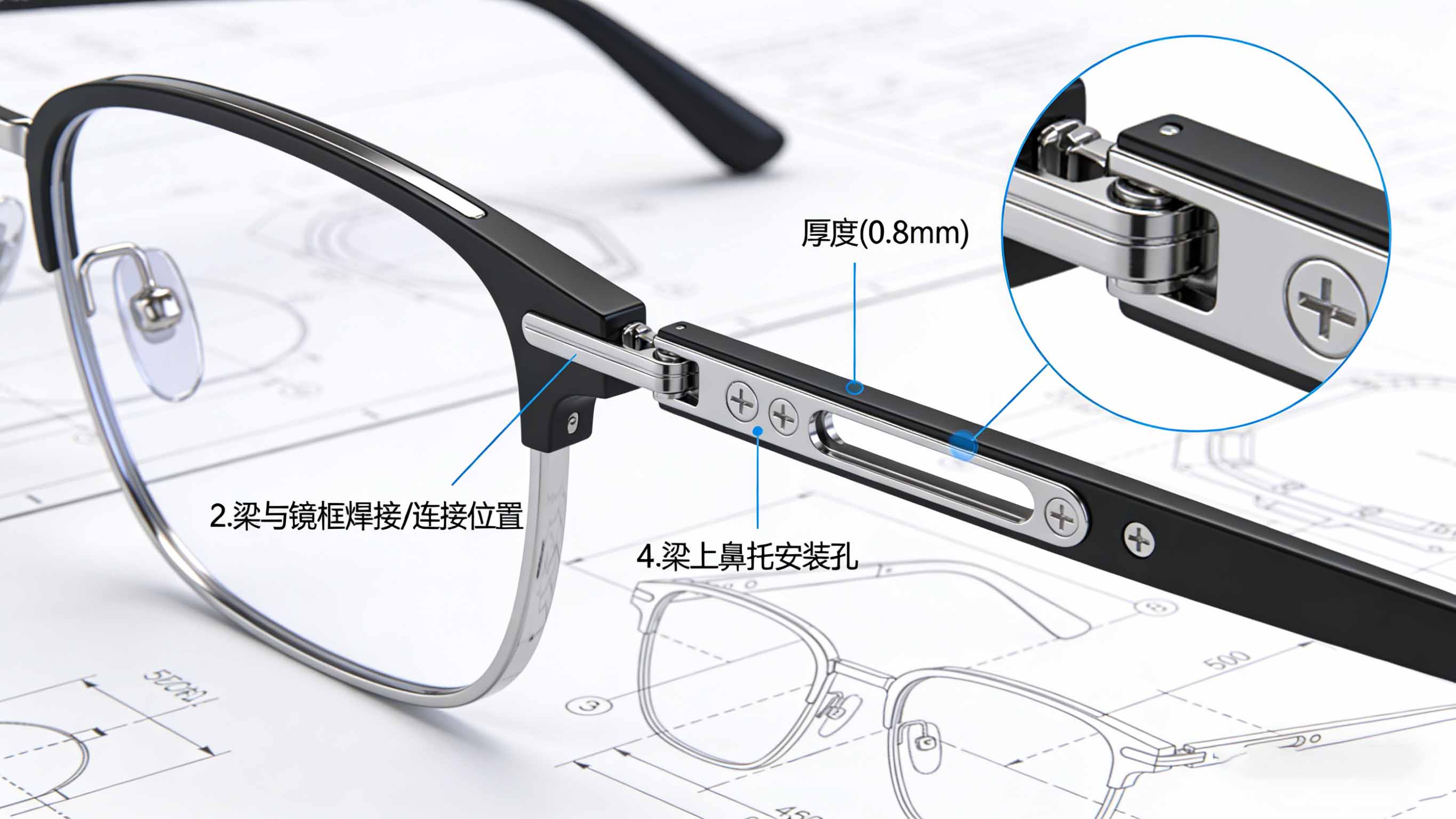

图1：镜框与中梁是眼镜的“骨架”，承载着镜片、连接镜腿、支撑鼻托
镜框是安装镜片的主体结构，其内侧需加工出精确的镜片安装槽（俗称“跑槽”），槽的深度、宽度和角度必须与镜片边缘完美匹配，才能保证镜片牢固不松动。镜框的外形决定了眼镜的整体风格——圆形、方形、猫眼形、几何形等，这些复杂曲面都需要通过CNC精密加工实现。
中梁连接左右镜框，并承载鼻托。它是眼镜横向稳定性的关键，也是鼻托安装的基础。中梁的长度、弧度直接影响佩戴时鼻梁的受力分布。此外，中梁往往是体现品牌设计语言的重要部位，许多高端眼镜会在中梁上雕刻品牌标识或装饰纹理。
优势： 比重仅4.5g/cm³（约为钢的60%），强度高，耐腐蚀，亲肤性好，无镍过敏风险。
常用牌号： 纯钛（TA1/TA2）、β钛（钛合金，弹性更好）、TC4（钛铝钒合金，强度更高）。
加工挑战： 导热性差，切削温度高；弹性模量低，加工回弹大；刀具磨损快。
优势： 强度高，耐磨，可通过抛光获得镜面效果，成本适中。
常用牌号： 304、316L（医用级）。
加工特点： 切削性能良好，但重量较钛合金重。
优势： 比重轻（2.7g/cm³），导热性好，切削性能优异。
应用： 多用于中端时尚眼镜，可阳极氧化获得丰富色彩。
β钛是一种特殊钛合金，具有优异的弹性和记忆性，常用于镜腿和中梁。其加工难度介于纯钛和不锈钢之间，需要专用的切削参数。
高端眼镜追求较好轻量化，镜框壁厚常被压缩到0.6-1.0mm。如此薄壁的钛合金件，在切削力作用下极易发生让刀变形，导致镜框轮廓失真、镜片槽尺寸超差。需要采用特殊的装夹方式和切削参数，如真空吸盘+低应力切削。
现代眼镜设计越来越追求立体感和个性化，镜框往往具有复杂的空间曲面，需要在三维空间内实现精确成型。传统的两轴半加工无法满足要求，必须采用多轴联动加工。对于这类复杂曲面，cnc四轴加工或五轴加工可一次完成多个面的加工，减少装夹次数，提高位置精度。
镜片安装槽（跑槽）是镜框最关键的部位，其深度、宽度、角度的公差通常在±0.02mm以内。槽太深镜片易松动，太浅镜片装不进去；角度不对会导致镜片歪斜。这需要专用成型刀具和高精度加工。
中梁连接左右镜框，其对称性直接影响佩戴舒适度。中梁两端的安装面需与镜框紧密贴合，常采用焊接或螺丝连接，对配合精度要求极高。

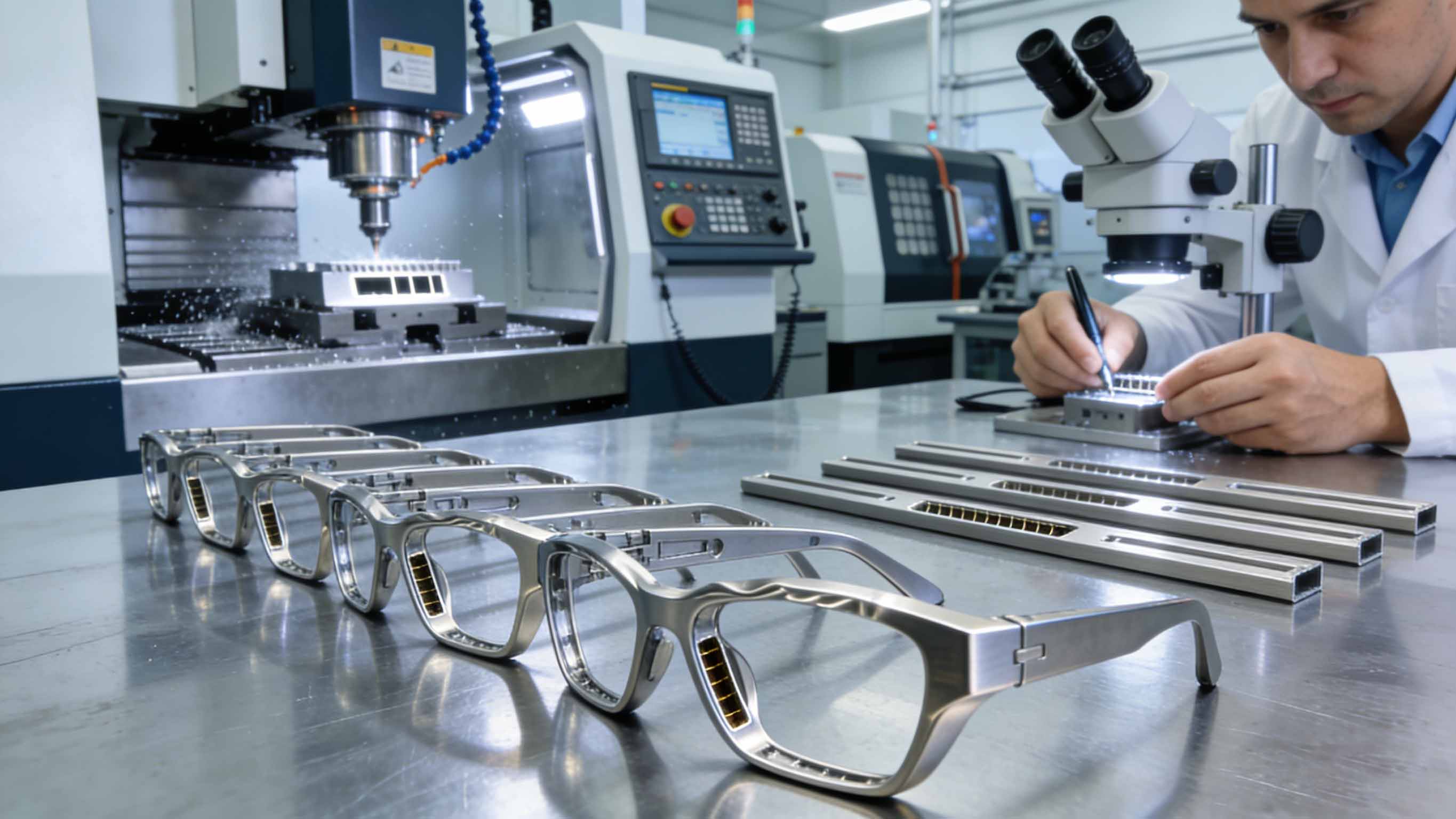

图2：镜框与中梁的精密制造，依赖于多轴设备、微型刀具与严格检测的协同
加工镜框镜片槽常需使用直径0.5-1.5mm的专用成型刀具。这要求机床具备极高的主轴转速（30000-60000rpm）和极低的主轴跳动（<1μm）。同时，需要专用的CAM编程策略，避免刀具过载和振动。
镜框的复杂曲面、中梁的异形结构，都需要多轴联动才能一次完成。四轴加工中心可实现工件旋转加工，适合加工镜框的侧壁和内侧特征；五轴加工则能处理更复杂的空间曲面，满足高端设计需求。
针对薄壁件，需设计专用真空吸盘或仿形夹具，避免夹持变形。同时，采用微量润滑（MQL）技术，既保证切削冷却，又避免油雾污染影响后续表面处理（如抛光、电镀）。
由于微型刀具磨损快，需建立严格的刀具寿命管理和在机检测系统。对关键尺寸（如镜片槽深度）进行实时测量补偿，确保批量加工的一致性。
全尺寸精密检测： 使用高精度影像测量仪或三坐标，对镜框轮廓、镜片槽尺寸、中梁对称度进行全检。对于微型特征，需使用50倍以上光学放大检测。
镜片槽专用量具检测： 使用标准镜片或专用通止规对镜片槽进行100%检测，确保镜片装配顺畅且不松动。
表面质量管控： 建立严格的外观检验标准，在专用灯光下检查划伤、刀纹、毛刺等缺陷。对需要抛光或电镀的零件，还需检查表面均匀性。
装配验证： 对镜框、中梁、镜腿进行试装配，检查配合间隙、开合顺畅度、对称性等，模拟真实佩戴体验。
需求： 某设计师品牌需要开发一款高端无框眼镜，镜框采用β钛材料，要求较好轻量化（整副眼镜<8克），镜框壁厚0.6mm，中梁需雕刻品牌标识，镜片槽精度要求±0.015mm。
挑战： β钛弹性大，加工变形风险高；0.6mm薄壁刚性极差；镜片槽深度仅0.5mm，刀具极易折断；无框结构对镜框与镜片的贴合度要求极高。
聚诚解决方案：
DFM可制造性优化： 参与设计评审，针对镜框最薄弱的部位建议增加临时工艺筋，待精加工后再去除，有效控制变形。
专用工装设计： 设计制造真空吸盘+仿形支撑的复合夹具，在加工过程中提供均匀支撑，抑制振动。
多轴精密加工： 采用四轴加工中心，一次装夹完成镜框内外轮廓、镜片槽和中梁安装面的加工。对于中梁的品牌标识雕刻，采用高速雕刻策略，确保字体清晰锐利。
刀具路径优化： 针对0.6mm薄壁，采用小切深、高转速、低进给的策略，分层多次加工，逐步释放应力。镜片槽采用专用成型刀一次成型，保证尺寸一致性。
全尺寸检测验证： 使用高精度影像仪对镜片槽进行全检，对镜框轮廓进行三坐标扫描比对。
结果： 交付的镜框样件重量7.8克，镜片槽精度达标，品牌标识清晰，顺利通过客户的镜片装配测试和佩戴舒适度评估，助力品牌成功推向市场。
在眼镜精密结构件领域，聚诚精密专注于**高端镜框与中梁的研发试制、小批量及定制化加工**。我们的核心价值在于：
薄壁件变形控制专长： 针对钛合金、β钛等材料的薄壁特性，建立了从工装设计、切削参数到应力释放的完整变形控制体系。
微型精密加工能力： 擅长0.3mm微型刀具应用、镜片槽精密成型、微米级公差保证，积累了丰富的眼镜部件加工经验。
多轴加工与复杂曲面： 拥有四轴、五轴加工能力，可应对镜框的复杂曲面造型和中梁的异形结构。
从样件到批量的能力： 既可快速响应设计师品牌的样件试制，也可通过工艺固化实现中小批量稳定生产。
我们深知，一副好眼镜的起点，在于镜框与中梁的精密制造。聚诚精密愿以我们在微型精密加工领域的专业积累，成为您眼镜设计与制造道路上的可靠伙伴。
镜框与中梁的CNC加工，是一场在毫米尺度上展开的精密制造艺术。从0.6mm钛合金薄壁的变形控制，到镜片槽的微米级精度，再到中梁的对称性与美学表达，每一处细节的完美实现，都关乎着佩戴者的舒适体验与品牌的价值传递。随着个性化、轻量化成为眼镜消费的主流趋势，CNC精密加工正在成为高端眼镜制造的核心竞争力。
