汽车排气管系统远非简单的“铁管子”，它是发动机废气管理、噪音控制和环保达标的关键总成。从承受极端高温的头段（排气歧管）到暴露于腐蚀环境的尾段，其制造质量直接影响发动机性能、车辆NVH及使用寿命。CNC加工在制造排气管系统的精密部件——如法兰、头段壳体、传感器座等——方面扮演着核心角色。本文将深入剖析排气管部件的加工挑战、材料选择、以及如何通过精密机加与焊接等工艺的协同，确保整个系统的可靠性。

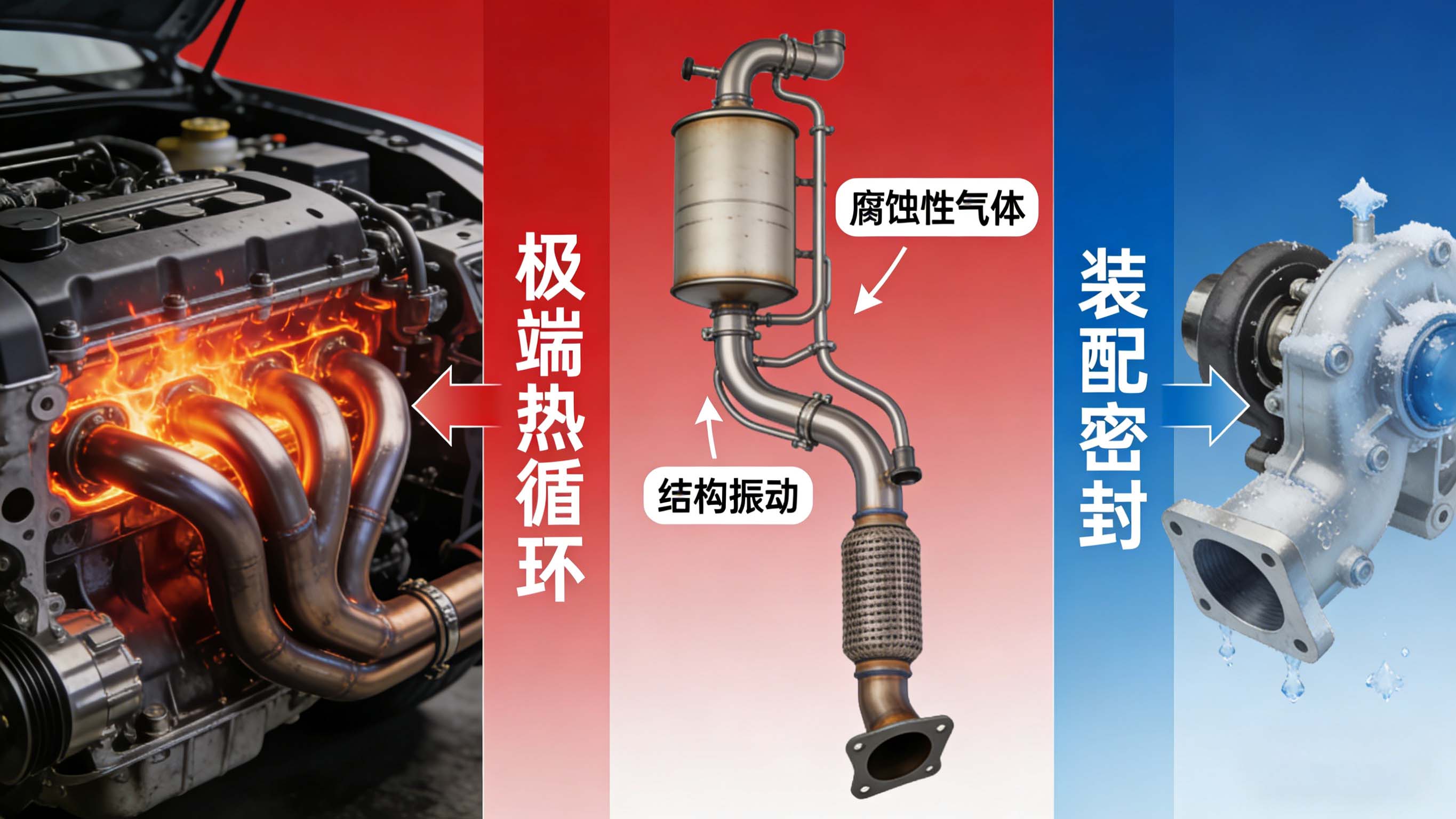

图1：排气管的极端工作环境，为其每一个部件的制造设定了明确的技术边界
环境： 头段气体温度可达900°C以上，材料经历反复的热胀冷缩。
对制造的要求： 必须选用耐高温合金（如不锈钢321、309S）并控制加工残余应力，以防止热疲劳开裂。部件需要预留合理的热膨胀空间。
环境： 接触酸性冷凝水、盐分及高频发动机振动。
对制造的要求： 材料需具备耐蚀性（常用304/436不锈钢）；焊接质量必须优异，无未熔合、气孔等缺陷；结构设计及加工需避免应力集中点。
各段排气管之间通过法兰连接，法兰的平面度、螺栓孔位置度及密封槽精度直接决定是否漏气。这要求相关零件具备很高的尺寸一致性与配合精度，一个专业的cnc加工厂家必须对此有深刻理解。
结构： 多个支管汇集到总管，形状复杂，多为铸造或冲压焊接件，但其安装法兰、氧传感器座等需CNC精密加工。
加工挑战： 多为薄壁不锈钢件，加工易变形；与发动机缸盖结合的 flange（法兰）面平面度要求高；传感器螺纹孔精度要求高。
关键工艺： 使用多轴加工中心，采用小切深、高转速策略控制切削力和热变形；对法兰面进行精密铣削或磨削。
核心功能： 实现管段间的密封连接，或封堵消音鼓。
加工要点： 保证两配合面的平行度与平面度；密封槽（如钢丝圈槽、台阶面）的尺寸与光洁度至关重要；螺栓孔位置度必须精确，以确保装配顺畅和气密性。
典型工艺： 激光/等离子切割下料→数控冲孔或钻孔→CNC车削或铣削密封面及槽。
功能： 固定排气管与车身，安装各类传感器。
加工要点： 需考虑减震与柔性，多采用钣金冲压或激光切割后折弯，其安装孔位需要CNC钻孔以保证位置精度，避免装配应力。

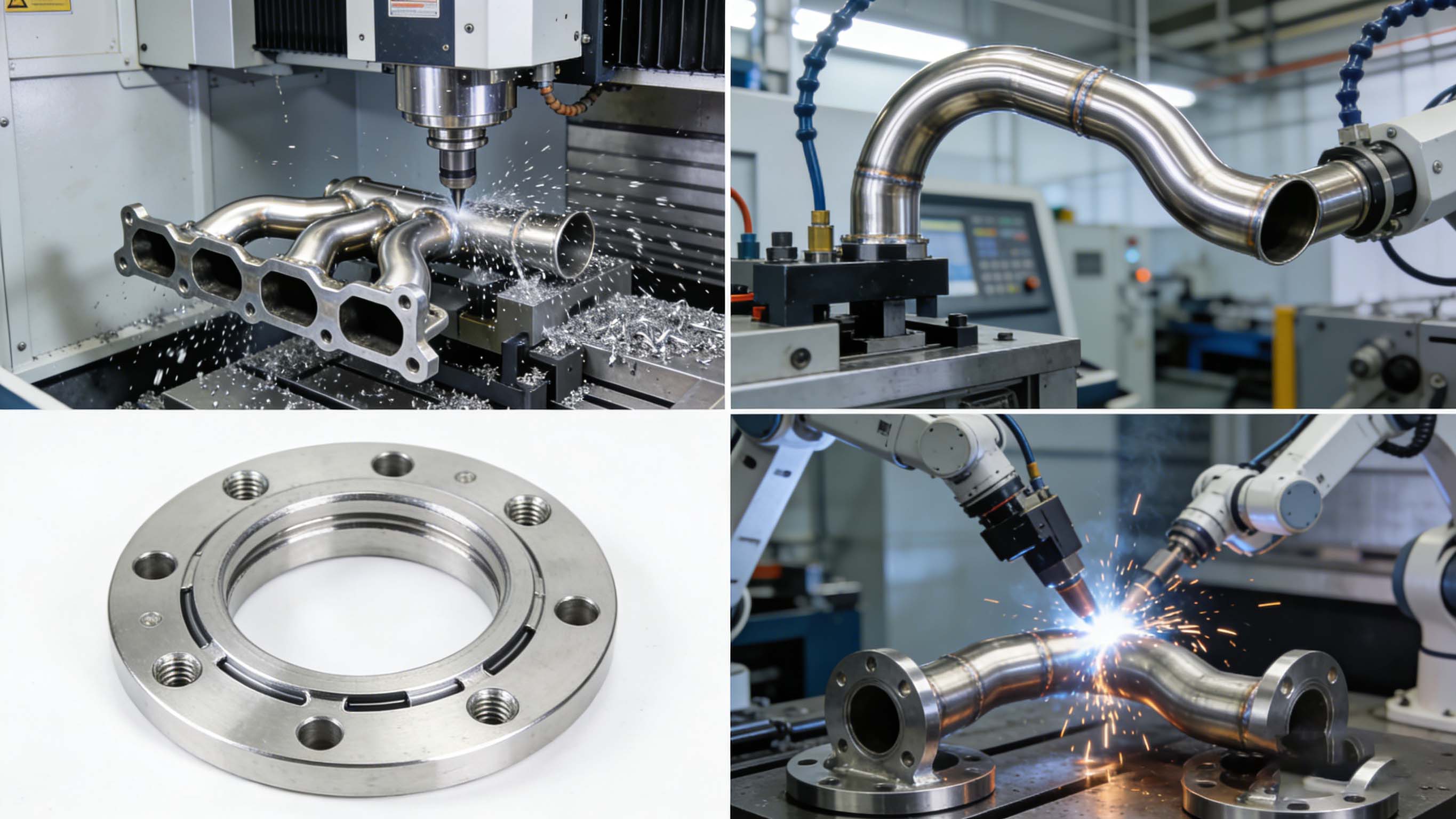

图2：高质量的排气系统部件，源于精密机加、成型与焊接工艺的无缝衔接
针对304、321、309S等材料特性，选用合适的刀具材质（如硬质合金）、涂层（TiAlN）及切削参数（适中速度、大进给），配合高压冷却，解决其粘刀、加工硬化及导热性差的问题。
对于形状不规则的排气歧管法兰或特殊接口件，利用四轴/五轴联动加工中心，可在一次装夹中完成多角度特征的加工，保证空间位置精度，并高效处理复杂型面。
为保证后续自动化焊接的质量，在管端或法兰上CNC加工出高一致性的坡口（如V型、U型），其角度、钝边尺寸直接影响焊缝熔深与强度。
CNC加工并非孤立环节。精密加工的法兰需要与数控弯管成型的管材进行组对焊接。因此，加工时必须考虑焊接变形、收缩量，并在夹具设计上为后续工序提供准确定位基准。
密封面全检： 对所有法兰密封面进行平面度检测，并使用标准量规检查密封槽尺寸。
装配模拟与检具验证： 使用功能性检具或3D扫描，检查多个法兰组成的安装面是否共面，螺栓孔是否对位，模拟真实装配状态。
焊接接头检测： 对CNC加工的坡口尺寸进行抽样检测，并对成品焊缝进行外观、渗透（PT）或X光（RT）无损检测，确保无缺陷。
材料与防锈验证： 对不锈钢材料进行光谱分析或盐雾试验抽检，确保材质符合耐腐蚀要求；加工后对非不锈钢件进行必要的防锈处理。
需求： 为某改装品牌提供高性能排气头段的关键连接法兰组件。该组件由多个异形不锈钢法兰和转接座构成，要求承受更高温度，且装配后确保较好的密封性，防止漏气影响发动机ECU调校。
挑战： 材料为厚壁304不锈钢，加工硬化倾向明显；法兰形状不规则，装夹定位困难；多个零件的组合密封面要求极高的共面度。
聚诚解决方案：
定制化工装与工艺顺序： 为每个异形法兰设计专用车铣复合夹具，确保定位精确且刚性足够。优化加工顺序，先完成所有密封面及螺栓孔的半精加工。
特种刀具与参数优化： 采用韧性好的硬质合金刀具配合高压内冷，采用“低转速、大切深、高进给”的策略对抗不锈钢的加工硬化，保证刀具寿命与表面质量。
组合加工与最终精整： 将所有半精加工后的零件在模拟装配状态的专用检具上固定，作为一个“虚拟总成”，在大型加工中心上对所有密封面进行一次性的精铣加工，从而保证较好的共面度。
全功能检测： 加工完成后，不仅进行单个零件的尺寸检测，更使用高精度三坐标测量机对“虚拟总成”的共面度、孔位关系进行扫描测量，并出具数据报告。
结果： 交付的法兰组件在客户总装后一次通过气密性测试，密封完美，满足了高性能排气系统对可靠性的苛刻要求。
在排气系统及热端部件制造领域，聚诚精密专注于**高精度、小批量及高性能要求的部件加工**。我们的价值在于解决传统钣金或铸造难以实现的精密制造需求：
复杂异形件的精密加工能力： 我们擅长处理形状不规则、有严格装配关系的不锈钢或高温合金零件，通过多轴加工和定制化工装实现高精度制造。
对系统装配的深度理解： 我们不仅加工单个零件，更从总成装配的角度出发进行工艺规划，确保零件间的配合精度，直接服务于最终的密封与性能目标。
特种材料工艺数据库： 积累了丰富的不锈钢、高温合金等材料的切削参数与变形控制经验，能有效应对粘刀、硬化等难题。
跨领域工艺融合： 我们在发动机高温部件、不锈钢结构件上的加工经验，为排气管制造带来了更严苛的标准和更可靠的解决方案。
我们理解排气部件在性能与环保中的双重重要性。聚诚精密愿以我们在精密复杂部件与特种材料加工领域的专业能力，成为您在排气系统升级与高要求制造中的可靠合作伙伴。
排气管系统的CNC加工，是对材料特性、结构功能与制造工艺协同能力的综合考验。它要求制造者不仅精通金属切削，还需深刻理解热管理、振动与密封技术。从高温头段的一个精密传感器螺纹，到尾段一个平整的法兰密封面，每一处精度都关乎着动力输出的效率、环境的友好与驾驶的静谧。选择一家具备相应材料知识、多轴加工能力及系统装配思维的精密制造伙伴，是实现排气系统卓越性能与可靠性的关键。
