电控壳体（ECU Housing）是新能源汽车、工业自动化及各类电子设备的核心保护与支撑结构。它不仅要为内部的精密电路板提供坚固的物理防护，更承担着密封防水、高效散热、电磁屏蔽（EMC）及可靠电气连接等关键功能。CNC加工是制造此类兼具复杂功能与高外观要求的铝合金壳体的必要工艺。本文将深入解析电控壳体的功能性设计要求、系统性加工挑战，以及实现其高可靠性所需的精密制造与检测能力。

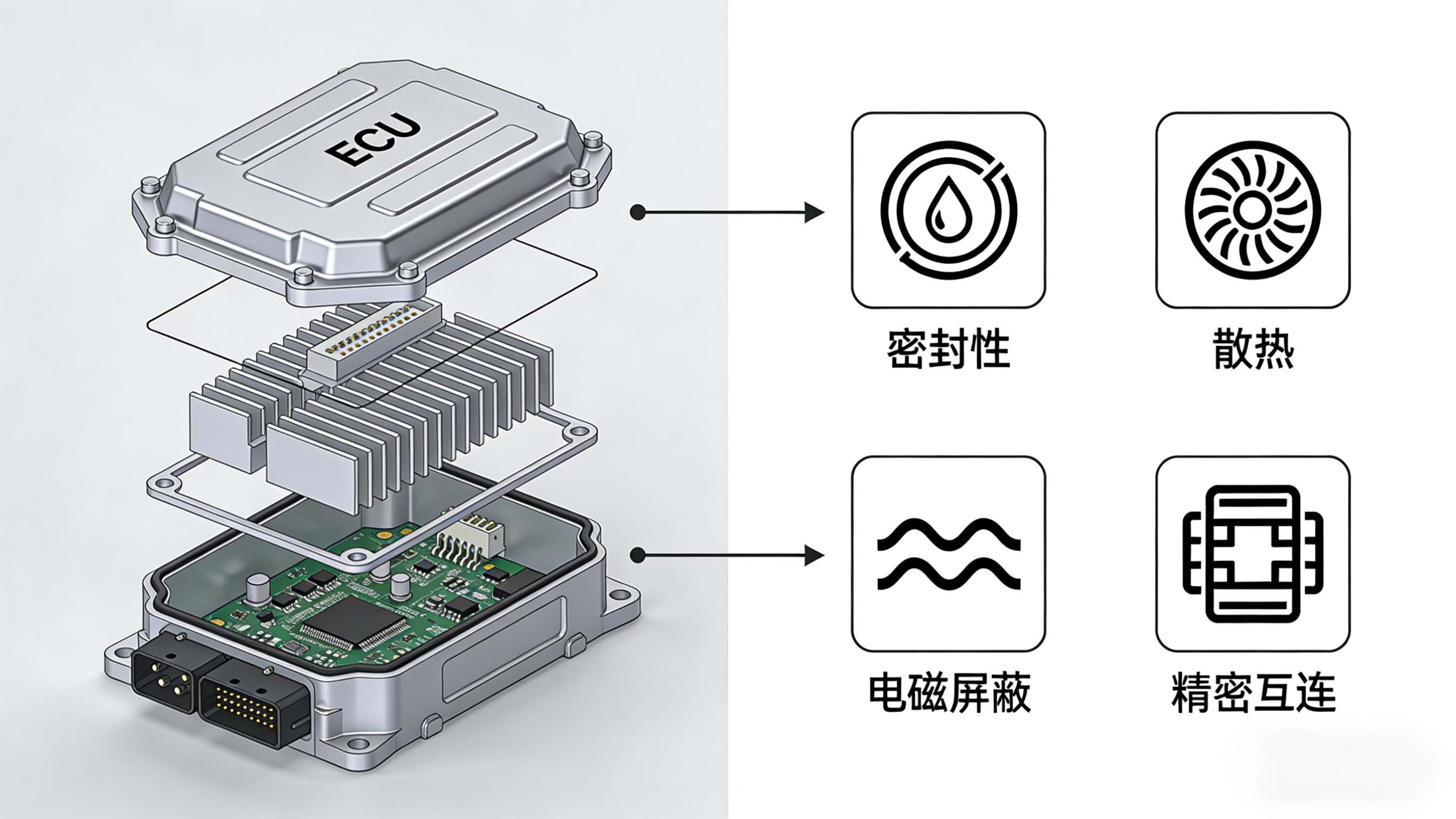

图1：电控壳体的每一项设计特征都直接服务于其特定的功能与可靠性目标
功能需求： 防尘防水，常见要求IP67甚至IP6K9K。这直接依赖于壳体配合面的平面度、密封槽的尺寸精度及紧固件分布的合理性。
制造挑战： 大型薄壁壳体在加工和受力时易变形，影响密封面的平面度。密封槽（如O型圈槽）的宽度、深度和拐角光洁度必须严格控制。
功能需求： 通过壳体本身传导热量，或集成散热齿（Fins）、液冷通道等主动散热结构。
制造挑战： 散热齿通常高而薄，加工时易振动、变形甚至折断。复杂的内部流道对深腔铣削和清根提出了高要求。
壳体作为法拉第笼，需要保证上下盖结合处的导电连续性。这要求结合面加工平整，并在指定位置加工出用于安装导电衬垫的精密凹槽或平面，对高精度cnc加工提出了明确需求。
壳体需为众多连接器、线束接口提供尺寸精确、位置正确的安装孔/座，并保证足够的壁厚和加强筋设计以承受振动和冲击载荷。
核心特征： 通常为铝合金压铸或铣削加工件，包含主密封面、外观面、散热结构及外围安装特征。
加工难点： 控制大型薄壁件加工变形；保证分型面（密封面）的平面度与光洁度；高深宽比散热齿的精密铣削；外观面（如皮纹、高光边）的加工与保护。
关键工艺： 采用“粗加工-去应力-半精加工-精加工”的多阶段工艺；使用专用夹具和支撑；精加工采用高速铣削策略以获得良好表面。
核心特征： 用于放置橡胶O型圈、硅胶垫或金属导电衬垫的矩形、圆形或异形沟槽。
加工要点： 槽宽、槽深公差严格（常要求在±0.05mm以内）；槽底和侧壁需要较低的表面粗糙度（如Ra1.6以下）以确保密封/接触效果；拐角处需清根干净。
刀具选择： 使用刚性好的专用槽铣刀，并通过稳定的切削参数保证尺寸一致性。
连接器座： 通常有严格的孔径、位置度及螺纹精度要求，需防止攻丝时烂牙。多采用多轴加工中心一次装夹完成。
内部隔板与支柱： 用于支撑PCB或分隔空间，其高度一致性、垂直度及端面平面度是关键，加工中需防止刀具让刀。

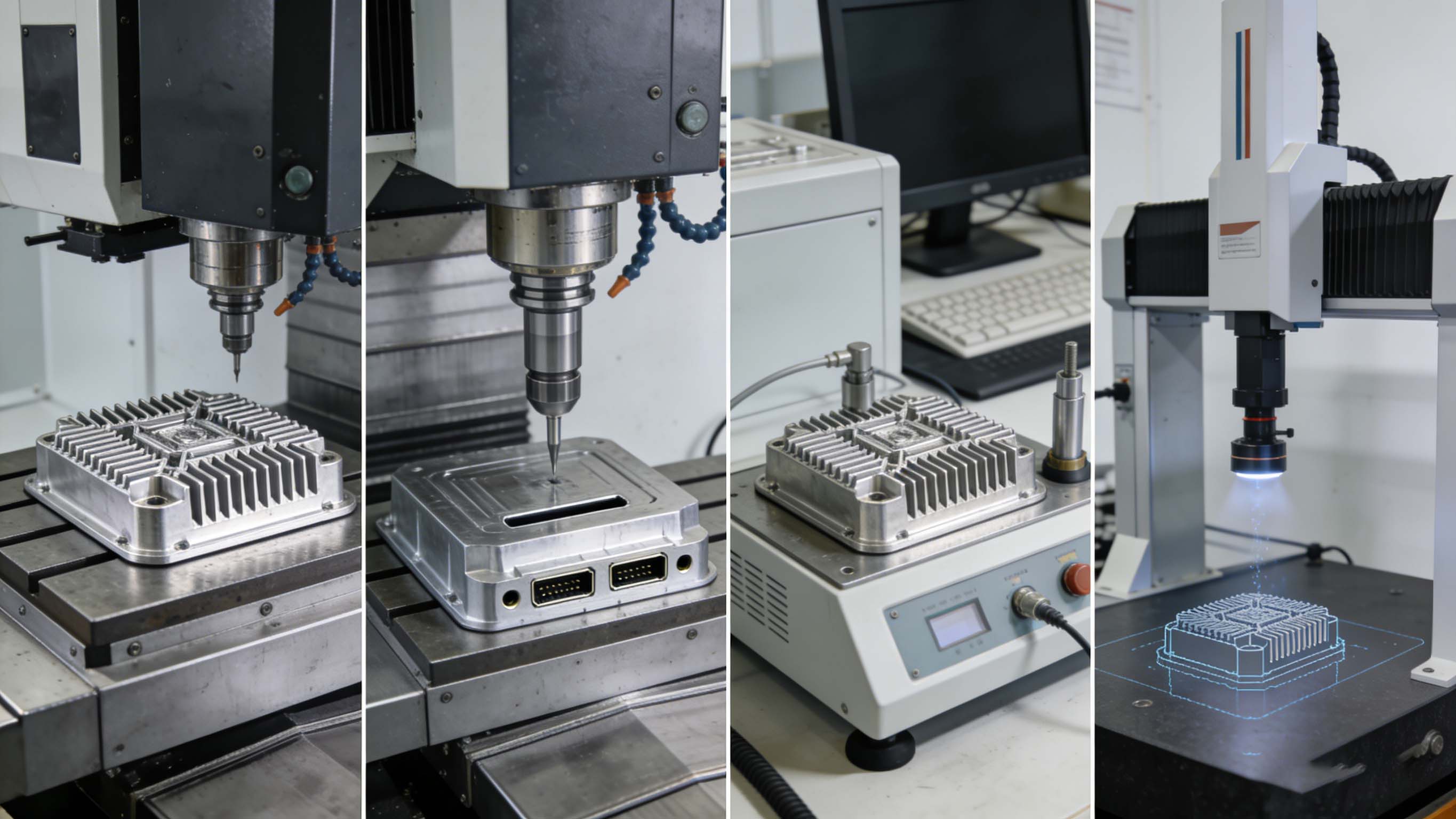

图2：满足电控壳体的多功能需求，需要集成了多轴加工、变形控制与功能性测试的综合性能力
通过有限元分析（FEA）辅助优化装夹方案，采用真空吸盘或低应力专用夹具。制定科学的切削参数和刀具路径，采用对称加工、分层多次加工等方法，有效控制加工应力和热变形，确保大型壳体的平面度与尺寸稳定性。
应用五轴联动加工中心，可高效完成散热齿、复杂内腔、多角度连接器座等特征的加工，减少装夹次数，保证空间位置精度。高速铣削技术可获得优良的表面质量，减少后续抛光工作量。
配备高精度主轴和刚性攻丝机构，确保大批量连接器安装孔的位置度、孔径精度及螺纹质量。采用铣螺纹工艺替代传统攻丝，可有效解决铝合金攻丝易烂牙的问题，并提高效率。
除三坐标测量机进行尺寸检测外，必须具备气密性测试仪（进行IP等级测试）、粗糙度仪、轮廓仪等专项检测设备，对壳体的功能性指标进行直接验证。
气密性（IP等级）100%测试： 对于有防水要求的产品，必须对每个壳体或总成进行气密性或防水测试，这是最终的质量底线。
密封槽专用量具检测： 使用针规、槽规等专用量具对密封槽的关键尺寸进行快速全检，确保装配可靠性。
平面度与形位公差精密测量： 使用精密平板、百分表或三坐标测量机，对壳体的密封面、安装面进行平面度、平行度检测。
表面缺陷与外观控制： 建立严格的外观检验标准，控制划伤、磕碰、刀纹等缺陷，对于有特殊表面处理（阳极氧化、喷涂）要求的，需保证加工表面为其提供良好基底。
需求： 为某新能源车企的VCU项目提供壳体从原型到小批量量产的加工服务。要求壳体满足IP67防护等级，集成大面积散热齿，并需在内部加工精密导槽以安装多层PCB。
挑战： 壳体尺寸大（约300mm长），壁厚不均，密封面平面度要求<0.1mm；散热齿高而密集，刀具易磨损、易振刀；内部导槽多且对位置度要求严格。
聚诚解决方案：
工艺仿真与专用真空夹具： 加工前进行切削变形仿真。设计制造专用铝合金真空夹具，通过均匀吸附力固定整个背面，较大程度释放夹持应力，避免传统压板导致的变形。
分区域差异化加工策略： 对密封面区域，采用小步距、低进给的精密铣削，并使用机床测头在精加工前进行平面度在机测量与补偿。对散热齿区域，选用专用高刚性玉米铣刀，采用顺铣和变转速策略抑制振动。
刀具寿命管理与过程监控： 建立关键工序（如铣密封面、散热齿）的刀具寿命管理表，定期强制换刀。在加工中心集成振动传感器，监控散热齿铣削过程的稳定性。
全流程功能验证： 每批次零件除三坐标全尺寸抽检外，100%进行气密性测试，并使用标准PCB工装进行实配，确保导槽位置准确无误。
结果： 成功交付从原型到量产的所有批次壳体，密封面平面度稳定达标，散热齿完整无变形，气密性测试通过率100%，有力支持了客户项目的顺利推进。
在精密电子与控制器壳体制造领域，聚诚精密专注于**服务于研发阶段、小批量及高可靠性要求的产品制造**。我们的核心价值在于解决功能集成度高、结构复杂、质量要求严苛的壳体加工难题：
功能导向的精密制造专家： 我们深刻理解密封、散热、EMC等设计意图，并能通过精密加工工艺将其准确实现，不仅仅是完成图纸尺寸。
复杂薄壁结构解决方案： 我们拥有成熟的大型薄壁铝合金件加工经验，从装夹设计、刀具路径到参数优化，形成了一套有效的变形控制方法论。
从加工到测试的一体化服务： 我们提供的不只是机加工，还包括了与壳体性能直接相关的关键检测（如气密性测试），为客户提供功能合格的完整部件。
跨行业严苛标准践行： 我们在汽车发动机部件、通讯设备外壳等高要求领域积累的工艺与质量体系，确保了电控壳体制造的可靠性与一致性。
我们理解电控壳体作为电子系统“守护者”的重要性。聚诚精密愿以我们在复杂功能部件精密制造领域的系统性能力，成为您在电子硬件开发与高要求制造中值得信赖的合作伙伴。
电控壳体的CNC加工，是精密机械制造与电子工程要求深度结合的典型领域。其价值超越了单纯的几何成形，更在于通过微米级的精度控制，实现防水、散热、屏蔽等物理功能的可靠保障。从确保车辆在暴雨中正常运行的VCU壳体，到保证工业设备在粉尘中稳定工作的控制器外壳，其制造水平直接决定了整个电子系统的环境适应性与寿命。选择一家兼具精密加工技艺、深刻功能理解与严格质量验证能力的合作伙伴，是实现电子产品高可靠性的坚实基石。
