电动机作为电动化时代的核心动力源，其性能、效率与可靠性紧密依赖于核心机械部件的制造精度。CNC加工是制造电机壳体、端盖、转轴等高精度零件的关键工艺。电动机的制造不仅追求传统的尺寸精度，更需满足电磁性能、热管理、NVH（噪声、振动、声振粗糙度）及高速动平衡等综合要求。本文将深入解析电动机关键部件的加工挑战、系统性工艺流程，以及如何通过精密制造实现能效与可靠性的双重目标。

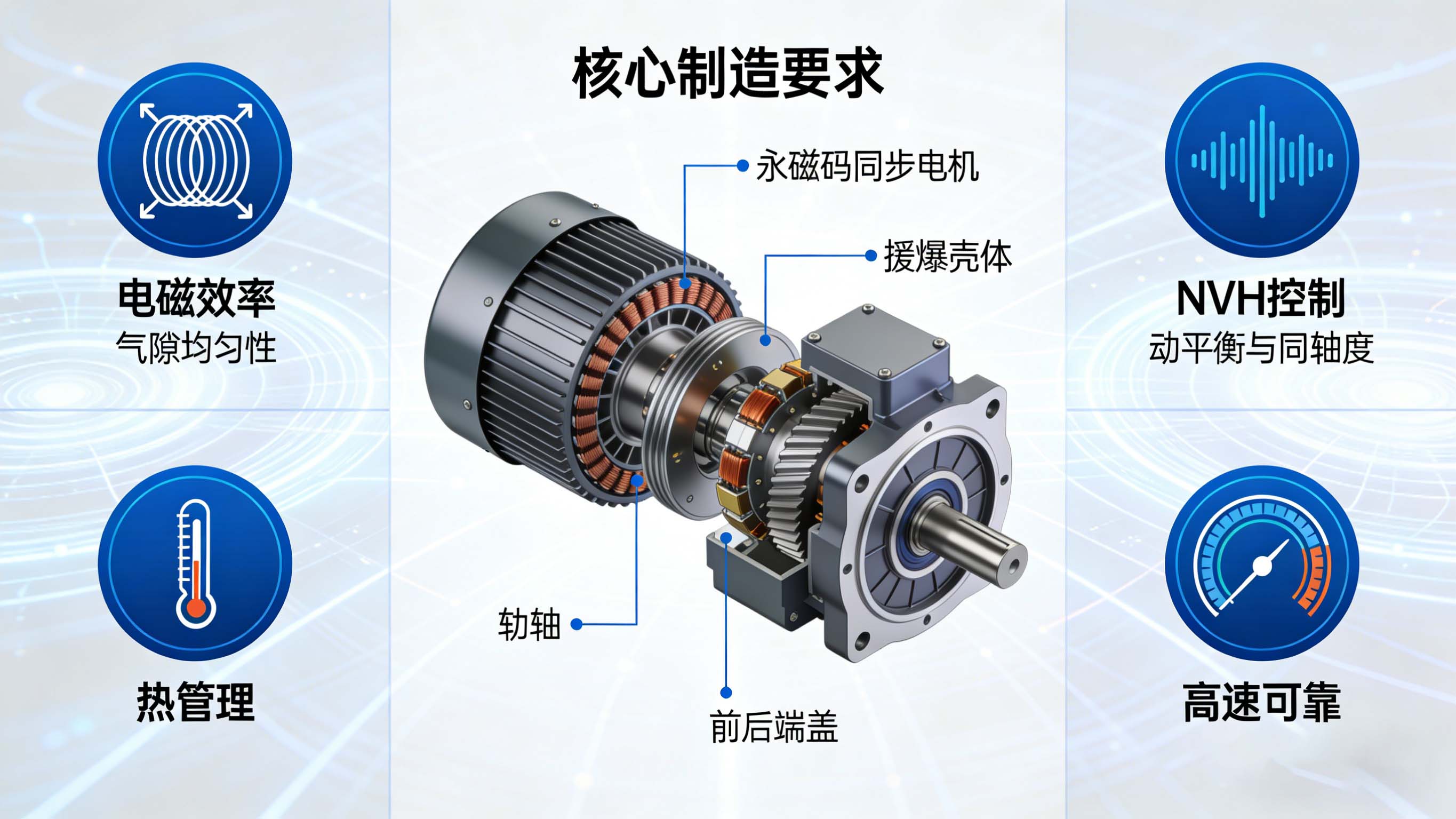

图1：电动机的电气与机械性能，通过每一个机械部件的精密加工得以实现和保障
功能关联： 定子内圆与转子外圆之间的气隙均匀性直接影响磁场强度与电机效率。气隙通常很小（0.2-1mm），微小的形位偏差会导致磁阻不均，产生单边磁拉力，增加损耗与振动。
制造挑战： 要求壳体止口、端盖轴承室、转子外圆具有极高的尺寸精度、圆柱度和同轴度。这考验着一家专业机加工厂的系统性工艺控制能力。
功能关联： 高速旋转的转子组件（转轴、铁芯、磁钢）的任何质量不平衡都会引发剧烈振动和噪音。
制造挑战： 要求转轴本身具备高动平衡等级，同时，轴承位的精度、转子铁芯的叠压质量及磁钢的粘贴/安装一致性都至关重要。
电机运行时产生热量，壳体需设计散热筋或水冷套。加工时需保证散热结构的完整性与流道畅通。同时，端盖与壳体的配合需满足一定的防护等级（如IP54, IP67），对密封面的加工质量要求高。
核心特征： 多为大型薄壁铝合金或铸铁件，内圆用于安装定子铁芯，两端有精密的止口与螺栓孔。
加工难点： 控制大型薄壁件在加工和装夹中的变形；保证两端止口的同轴度与尺寸精度；内圆柱面的圆度与粗糙度要求高；散热筋的完整成型。
关键工艺： 采用卧式加工中心，在一次装夹中完成两端止口、端面及螺栓孔的加工，是保证同轴度的较佳实践。粗精加工分离，并安排去应力工序。
核心特征： 支撑轴承，封闭壳体。核心是轴承室的尺寸精度、圆柱度及与止口配合面的垂直度。
加工要点： 轴承室常要求IT6级甚至更高精度；密封槽的尺寸需严格控制；通常需要加工通风孔或传感器安装孔。
典型工艺： 使用车铣复合中心或CNC车床，先加工与壳体配合的止口及端面作为基准，再以同一基准精加工轴承室，保证两者的垂直关系。
转轴： 核心是多个轴承档、密封档的尺寸精度、同轴度及表面粗糙度。需加工键槽、螺纹、磁钢安装面等特征。
加工要点： 采用高端或车铣复合中心一次装夹完成主要外圆加工，避免多次装夹带来的同心误差。动平衡去重槽的加工需精确。
转子铁芯： 通常由冲片叠压而成，其内孔与转轴的配合、外圆的跳动需要精密控制，叠压后可能需要外圆磨削。

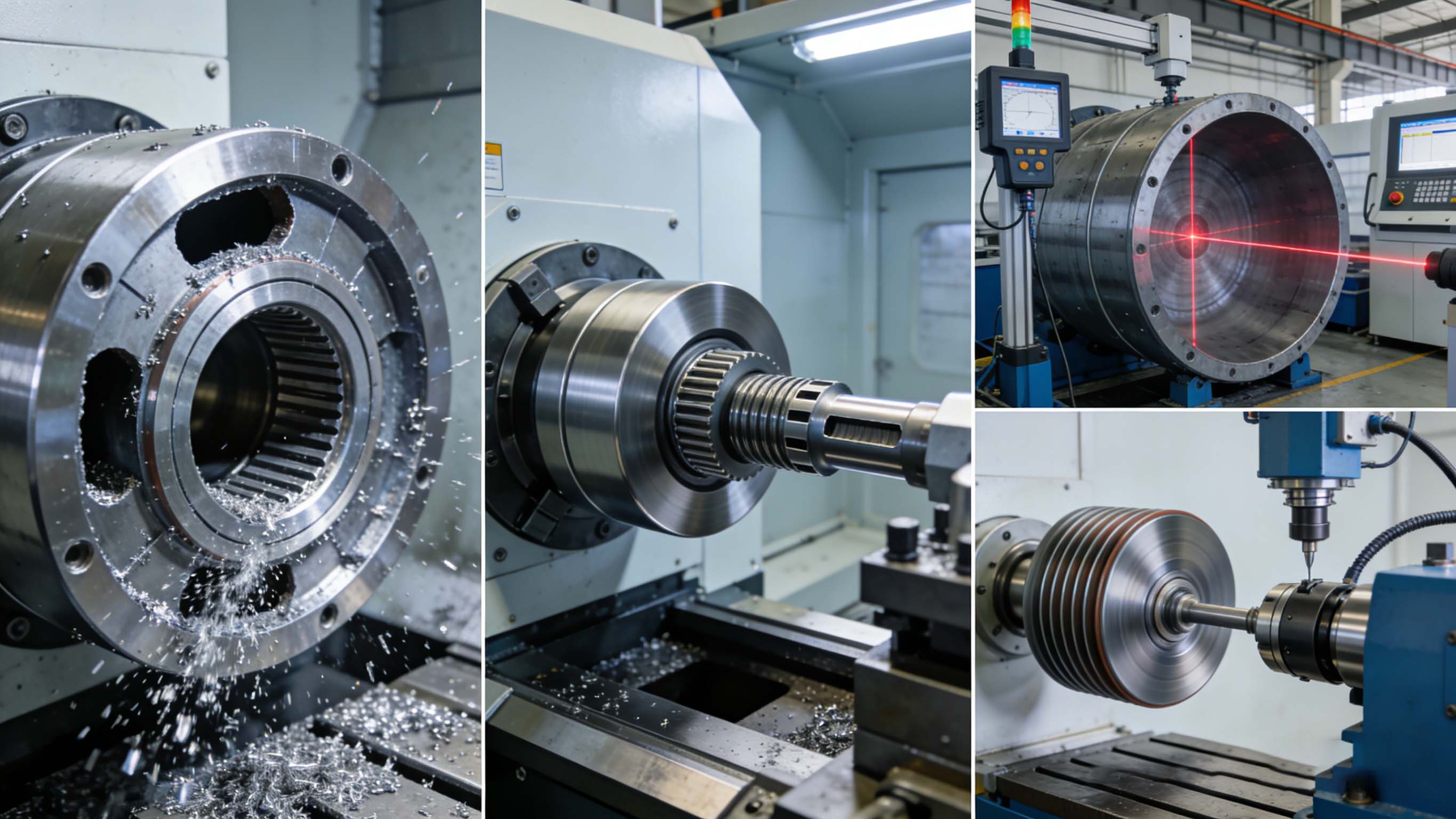

图2：电动机的高性能，建立在从部件精密加工到总成性能调校的完整能力链之上
配备高精度卧式加工中心及精密回转工作台，能够实现大型壳体两端轴承位的“一次装夹，两面加工”，这是保证电机气隙均匀性的工艺基础。同时，具备精密坐标镗削能力，确保孔系位置精度。
应用高端车铣复合中心，对电机转轴实现一次装夹下的外圆、端面、槽、孔、螺纹的全工序加工，较大限度地保证各轴颈间的同轴度、圆度及端面垂直度。
针对电机壳体等薄壁零件，通过专用工装设计（如膨胀芯轴、真空吸盘）、优化的切削参数与路径规划（对称加工、分层切削），并结合时效处理，有效控制加工变形，保证尺寸稳定性。
拥有高精度立式或卧式动平衡机，可为客户提供转子组件（转轴压装铁芯后）的动平衡校正服务，通过去重或配重将其不平衡量控制在要求的精度等级（如G2.5, G1.0）内。
同轴度与形位公差精密测量： 使用大型三坐标测量机或激光跟踪仪，对壳体的两端止口、轴承室的同轴度、圆柱度进行检测。使用气动量仪对关键孔径进行快速高精度测量。
转子组件动平衡100%测试： 对高速电机转子，进行100%的动平衡测试与校正，并提供每件产品的平衡量检测报告。
散热结构完整性检查： 对水冷套壳体进行压力测试，确保无渗漏。对散热筋进行外观与尺寸抽查，确保无缺损变形。
装配验证与功能测试： 提供关键部件的试装配服务，检查端盖与壳体的配合松紧度、螺栓对位情况，模拟真实装配状态，提前发现问题。
需求： 为某高端伺服电机制造商批量加工铝合金壳体和前后端盖。要求壳体两端止口同轴度≤0.02mm，轴承室精度达IT6级，且批量一致性要求极高。
挑战： 铝合金壳体壁薄，易受夹持力和切削力影响变形；端盖轴承室深度大，尺寸和光洁度难保证；需要实现高效、稳定的批量生产。
聚诚解决方案：
定制化工装与工艺设计： 为壳体设计专用液压膨胀芯轴夹具，从内孔定位并均匀施力，完美解决薄壁件装夹变形难题。为端盖设计带内冷的多刃精镗刀，确保深孔轴承室的尺寸与光洁度。
卧加一次装夹工艺： 壳体在卧式加工中心上，通过精密数控回转台，在一次装夹中完成两端所有特征（止口、端面、螺孔）的加工，从根本上保证同轴度。
过程监控与刀具管理： 建立严格的刀具寿命管理和预防性更换制度，对精加工刀具实行强制换刀。在关键工序设置SPC（统计过程控制）点，实时监控尺寸趋势，提前预警调整。
全尺寸数据化交付： 每批次产品均提供关键尺寸的抽检报告，并定期使用三坐标进行全尺寸扫描验证，数据可追溯，赢得了客户对过程能力的信任。
结果： 连续多批次交付，零件关键尺寸CPK值稳定在1.67以上，同轴度合格率100%，完全满足客户对高性能伺服电机的苛刻制造要求，成为其核心供应商。
在电动机及动力系统精密部件领域，聚诚精密定位于**服务高端制造、研发试制及高可靠性要求的批量生产**。我们的价值在于提供超越普通机加工的、以性能为导向的制造解决方案：
对电机性能的深度理解： 我们理解气隙、磁拉力、动平衡等概念，并将这些电气性能要求转化为具体的机械加工精度指标，在制造端进行精确控制。
复杂工艺问题的系统解决能力： 我们不仅拥有设备，更擅长通过工艺创新（如专用夹具、一次装夹方案）解决像薄壁变形、高同轴度要求等系统性难题。
面向批量的过程稳定性保障： 我们采用SPC、刀具寿命管理等工业工程方法，确保小批量乃至中等批量生产的高度一致性与可追溯性。
跨技术领域的协同优势： 我们在高精度变速箱零件、机器人关节部件制造中积累的精密配合与动态性能经验，可迁移至电机部件的制造，带来更高的可靠性标准。
我们深知电动机作为电动化核心的动力与精度之源。聚诚精密愿以我们在精密机械制造领域的系统性工程能力，成为您在电机技术创新与高端制造道路上的可靠伙伴。
电动机的CNC加工，标志着精密制造从服务于纯机械结构，演进到服务于电磁-机械耦合系统的新阶段。其核心在于，加工精度必须服务于最终的电气性能与运行品质。从确保高效电磁转换的微米级气隙控制，到保障平稳安静运行的高速动平衡，每一项精度的背后都是对能量效率与用户体验的追求。选择一家不仅精通切削工艺，更能理解产品功能、具备系统工程思维和稳定质量体系的制造伙伴，是在电动化浪潮中打造卓越产品的关键决策。
