电驱动总成壳体是新能源汽车“三电”系统的核心机械载体，它集成了电机、减速器及控制器（即“三合一”或更多合一），其设计制造水平直接决定了动力总成的功率密度、效率、NVH性能与可靠性。与单一功能壳体相比，电驱动壳体是典型的“多功能、高集成度”复杂构件，对CNC加工提出了前所未有的综合性挑战。本文将深入剖析电驱动壳体的设计特征、核心制造难点，以及实现其高性能指标所依赖的系统性精密制造方案。

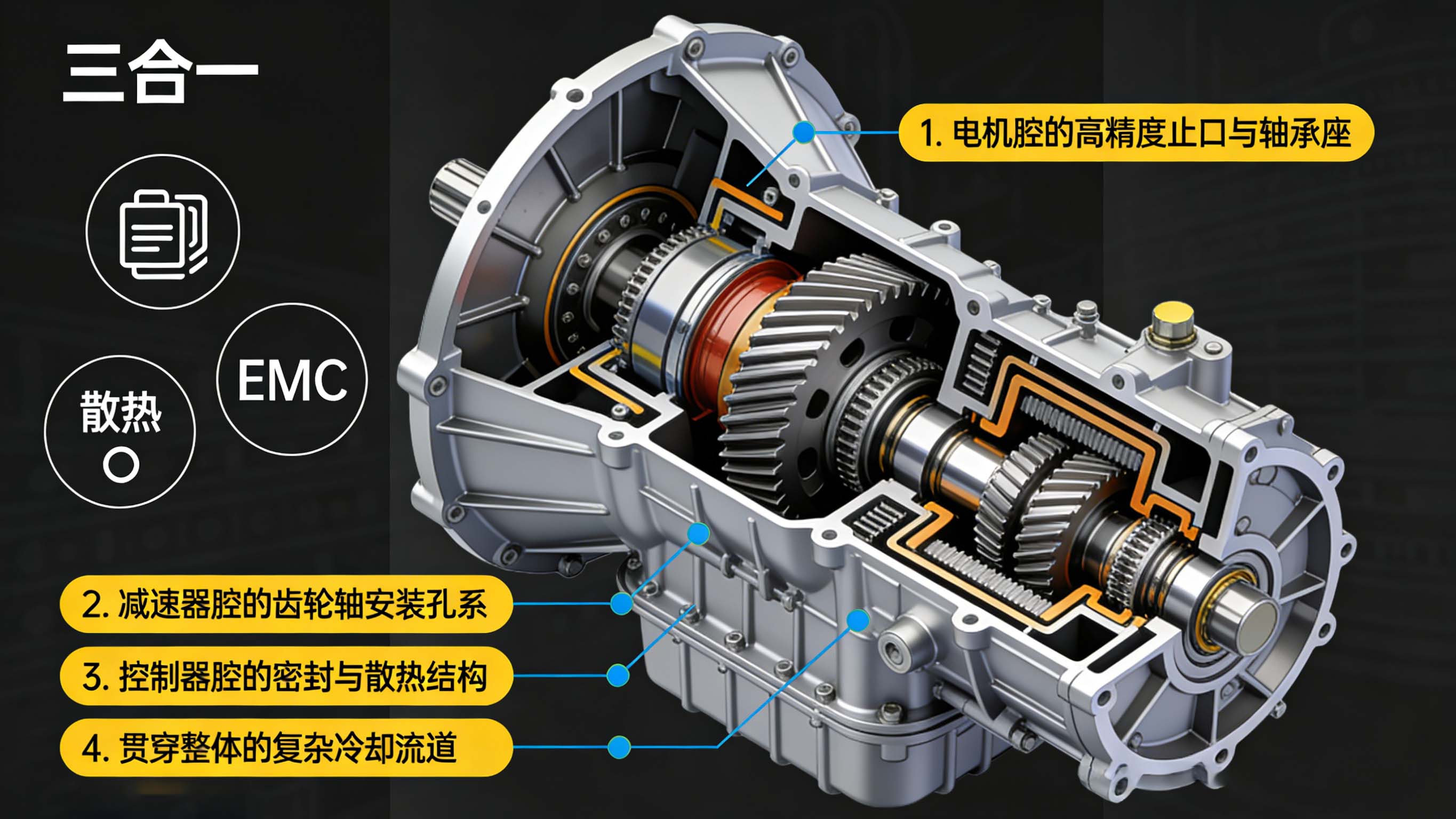

图1：电驱动壳体是实现机械、电气、热管理功能高度集成的物理基础，其制造复杂度呈指数级上升
功能融合： 壳体需同时保证电机定子安装的同轴度、减速器齿轮轴系的平行度与中心距、以及控制器PCB的定位精度。
制造挑战： 这些精度要求跨越了电机、齿轮传动、电子装配三个领域，形成了一个复杂且相互关联的尺寸链。任何一环的偏差都可能被放大，影响总成效率或产生异响。
功能融合： 需要同时对电机、控制器IGBT、齿轮进行冷却，常采用多层、多回路共用的复杂冷却流道。
制造挑战： 这些流道通常深藏于壳体内部，形状曲折，对深腔铣削、交叉孔加工、清根去毛刺及后续清洁提出了严苛要求，且必须100%通过压力测试。
壳体需作为整个动力总成的结构承载体，在保证刚性和强度的前提下实现轻量化（多用高强铝合金），其自身的动态特性（模态、传递路径）又直接影响整车NVH。这要求壳体加工不仅尺寸精确，其壁厚控制、应力分布也需高度均匀，离不开高端的精密机械加工技术。
核心特征： 大型、薄壁、多腔室的复杂铝铸件或锻件毛坯，是电机、减速器、控制器的共同基座。
加工难点： 加工变形控制是所有挑战之首；各功能腔室之间的隔墙厚度需精确保证；多处高精度止口、轴承座孔的同轴度与位置度要求极高。
关键工艺： 采用大型多轴（五轴）龙门加工中心，通过一次或最少次数装夹完成多面加工，以保持基准统一。必须采用“粗加工-去应力-半精加工-精加工”的严谨工艺流程。
核心特征： 集成在壳体内部的蜿蜒通道，截面可能为圆形或方形，包含多个进口、出口及内部连通口。
加工要点： 深腔加工需使用加长刀具，并解决排屑和振动问题；交叉孔的贯通精度必须保证，否则影响流量；所有流道完成后必须进行高洁净度清洗和内窥镜检查。
特种工艺： 广泛使用五轴联动进行三维流道铣削，并结合枪钻等深孔加工技术。
功能： 封闭壳体，提供轴承支撑、传感器安装、线束接口等。
加工要点： 与主体配合的密封面平面度要求极高；轴承室精度达IT6级以上；螺纹孔众多且位置精度要求高，需防漏攻丝。

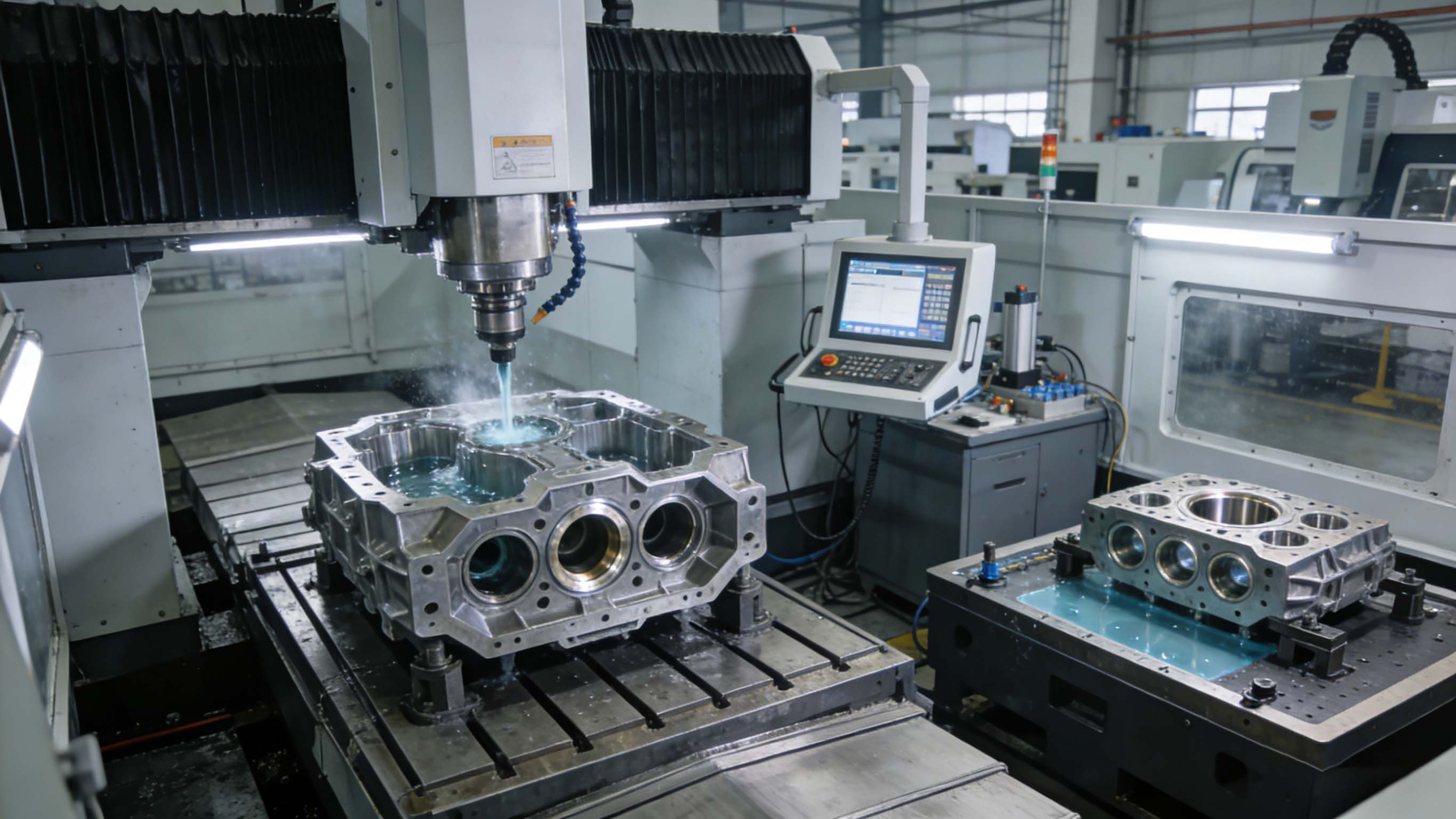

图2：攻克电驱动壳体的制造难题，需要重型装备、多轴精密加工与系统性质量控制的深度融合
配备大行程、高刚性的五轴龙门加工中心，能够应对一体式壳体复杂的内外型面、多角度孔系及深腔特征的加工。通过多轴联动编程，实现一次装夹下的高精度、高效率加工，是控制尺寸链精度的基础。
形成了一套从“夹具设计（如液压膨胀芯轴、真空吸附）→ 切削参数优化（低应力切削）→ 工艺顺序规划（对称、分步释放应力）→ 在机测量补偿”的完整变形控制体系，确保大型薄壁壳体的尺寸稳定性。
拥有深孔钻/铣系统、高压冷却设备及精密内冷刀具，可高质量完成复杂冷却流道的加工。配套完善的超声波清洗、高压喷淋及干燥设备，确保壳体内部，尤其是流道的清洁度。
集成大型三坐标测量机、激光跟踪仪进行全尺寸检测；使用蓝光三维扫描仪比对复杂曲面；配备高精度气密/水压测试台、流量测试仪，对壳体的密封性和冷却功能进行100%验证。
尺寸链综合验证： 使用三坐标或激光跟踪仪模拟“虚拟装配”，测量电机止口、减速器轴承孔、控制器安装面之间的空间位置关系，确保跨域尺寸链闭合。
冷却系统功能性全检： 每一件壳体均需进行规定压力的水压/气密性测试，并对关键流道进行流量测试或流阻评估，确保热设计意图得以实现。
高精度密封面检测： 对所有静密封面和动密封面（如旋转油封位）进行平面度、粗糙度及微观形貌的严格检测。
清洁度与颗粒物管控： 建立洁净室级别的清洗和包装环境，并对壳体内部进行颗粒物取样分析，满足汽车行业严格的清洁度标准。
需求： 为某车企的下一代800V高压电驱平台试制其一体化壳体。该壳体集成电机、两档减速器及部分控制器功能，冷却系统为双回路设计（电机与控制器独立冷却），结构极其复杂。
挑战： 壳体尺寸巨大且壁厚不均，变形风险极高；内部存在大量深腔、窄缝和交叉油/水孔；对多个轴承孔系的平行度、中心距公差要求达到微米级。
聚诚解决方案：
全流程工程协同： 在毛坯铸造阶段即介入，提出有利于减少后续加工变形的结构优化建议。联合客户进行多次DFM（可制造性设计）评审。
定制化五轴龙门工艺方案： 设计制造多套专用工装，在五轴龙门加工中心上，通过三次核心装夹完成壳体全部重要特征的加工，确保基准传递链最短、累积误差最小。
精密孔系与流道加工专案： 对减速器轴承孔采用“粗镗-半精镗-精镗-珩磨”工艺链，并使用在线测头实时补偿。对复杂冷却流道，采用五轴联动分层铣削与定点钻削相结合的工艺，并安排多轮精密清洗与内窥镜检查。
系统性检测与数据分析： 加工完成后，不仅进行全尺寸三坐标测量，更将数据反馈给客户进行尺寸链仿真分析，同时出具完整的气密、水压测试报告。
结果： 成功交付的试制壳体完全满足所有设计指标，变形量远低于预期，冷却系统一次测试合格，为客户的800V电驱系统开发赢得了宝贵时间，并验证了量产工艺路线的可行性。
在电驱动及高端新能源部件领域，聚诚精密定位于**服务前沿技术研发、高复杂度系统部件试制与早期量产**。我们的核心价值在于解决从“图纸”到“高性能实物”之间的综合工程难题：
系统思维与工程能力： 我们以系统工程的视角看待电驱动壳体制造，理解各功能域之间的耦合关系，并能通过制造工艺确保系统性能的实现。
复杂问题综合解决平台： 我们集成了大型五轴加工、精密镗削、特种加工、变形控制、综合检测等能力，能够为客户提供“交钥匙”式的复杂部件解决方案，而非单一工序。
从试制到量产的桥梁： 我们在试制阶段积累的工艺数据、变形规律和问题解决方案，可以直接转化为稳定、可靠的量产工艺方案，助力客户快速爬产。
跨代际技术融合： 我们在高精度电机部件、变速箱壳体以及控制器壳体上的独立制造经验，在电驱壳体这一集成载体上实现了完美融合与升华。
我们深知电驱动总成是新能源汽车的“心脏”。聚诚精密愿以我们在大型复杂系统部件精密制造领域的全方位能力与深度工程参与，成为您在电驱技术创新与产业化道路上不可或缺的核心制造伙伴。
电驱动壳体CNC加工，代表了当前民用制造业中复杂构件精密制造的高端水平。它要求制造者不仅是一名厉害的“金属雕刻师”，更要成为深谙系统功能、精通材料特性、掌控全流程质量的管理专家。从保证电磁效率的微米级气隙，到管理数百千瓦热能的复杂流道，再到承载数千牛米扭矩的精密齿轮腔，每一处精度的实现都是对多学科知识融合与犀利工艺追求的证明。选择一家具备相应技术广度、深度及系统工程能力的合作伙伴，是在激烈的新能源竞赛中，将先进电驱技术从概念高效、可靠地转化为市场产品的战略保障。
