传动轴作为动力传递的核心纽带，广泛应用于汽车、工程机械及各类工业设备中。其核心使命是高效、平稳地传递扭矩，同时承受弯曲、扭转和振动载荷。CNC加工是实现传动轴高精度、高可靠性与优异动平衡性能的决定性工艺。一根合格的传动轴，远非简单的“车圆”即可，它涉及到材料学、热处理、精密切削与检测技术的综合应用。本文将深入解析传动轴CNC加工的核心要求、系统性工艺链及关键质量控制点。

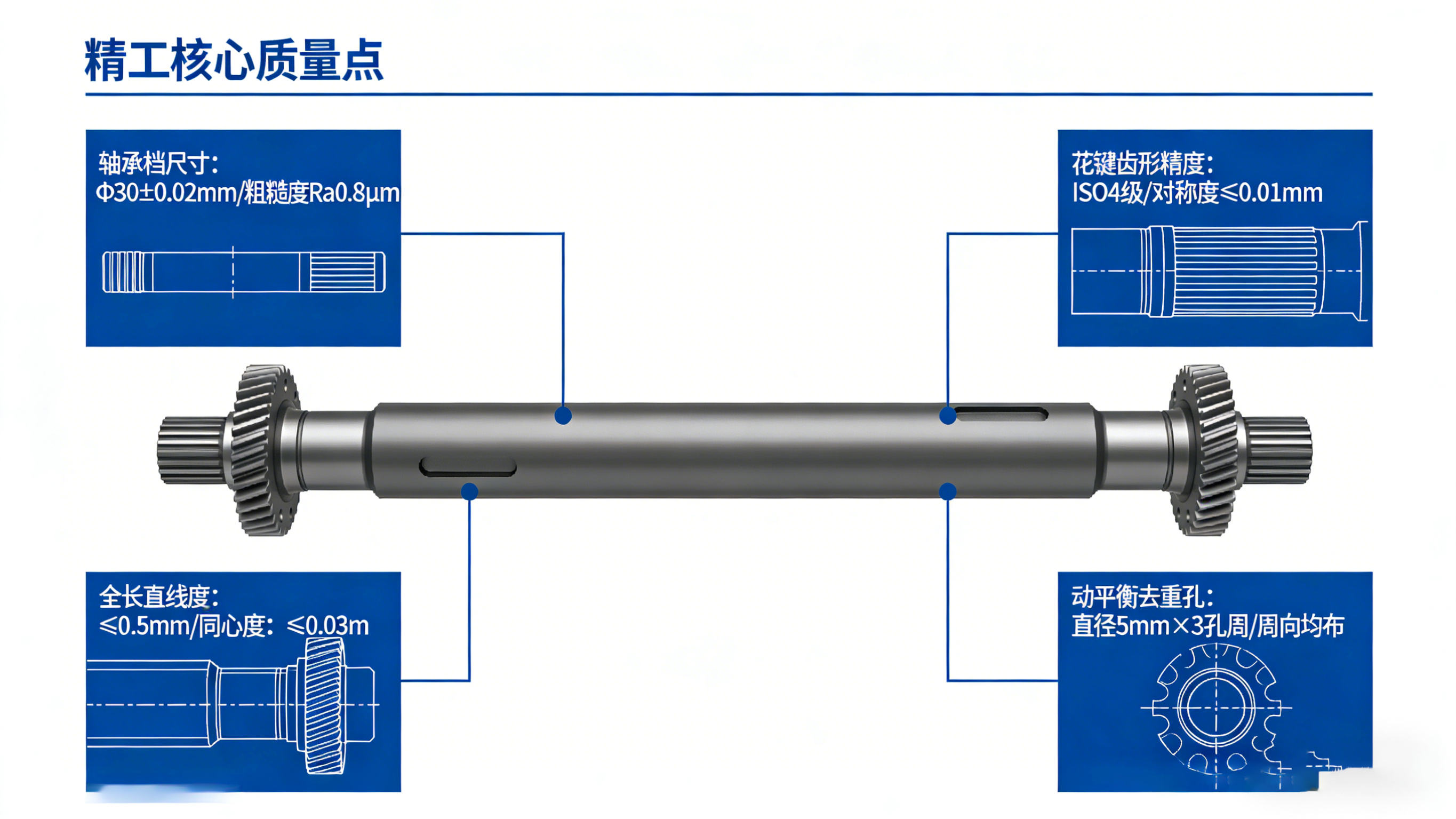

图1：传动轴的每一项精度要求都直接对应其传动功能与可靠性
同心度与圆柱度： 多个轴承安装位的同心度决定了旋转顺畅度，圆柱度影响轴承配合质量。
直径与公差控制： 各阶轴颈的尺寸精度需严格符合配合要求，这是汽车配件加工中的基本要求。
关键面形位公差： 定位端面的垂直度、键槽的对称度等直接影响装配精度。
表面粗糙度： 轴承位、密封位需达到较低的粗糙度值（如Ra0.4以下），以减少磨损并保证密封效果。
无缺陷加工： 加工过程需避免振纹、啃刀等表面缺陷，这些缺陷可能成为疲劳裂纹的起源。
高速旋转时，任何微小的质量不均匀都会产生离心力，导致剧烈振动。因此，动平衡校正（通常要求达到G6.3或更高等级）是传动轴，尤其是高速传动轴加工的强制性步骤。
根据负载选择合适材料（如中碳合金钢、碳纤维复合材料），并匹配调质、表面淬火等热处理工艺，确保芯部韧性同时表面耐磨。
毛坯： 合金钢棒料。
核心流程： 下料→粗车（去氧化皮及大部分余量）→调质热处理→修整中心孔→半精车/精车各外圆及端面→铣键槽/加工花键→表面淬火（如需要）→精密磨削轴承位等关键部位→动平衡校正→清洗防锈。
毛坯： 无缝钢管或锻造成型空心毛坯。
特殊挑战： 加工中需防止薄壁变形，装夹需格外注意。内孔加工（如镗孔）是必要工序，对刀具刚性要求高。
核心设备： 车铣复合中心、深孔镗床或专用工装。
特征： 带偏心轴颈、法兰盘、多线螺纹或异形轮廓的传动轴。
工艺核心： 高度依赖多轴联动（如四轴、五轴）车铣复合加工，通过一次装夹完成全部或大部分特征加工，以保证复杂的空间位置精度。

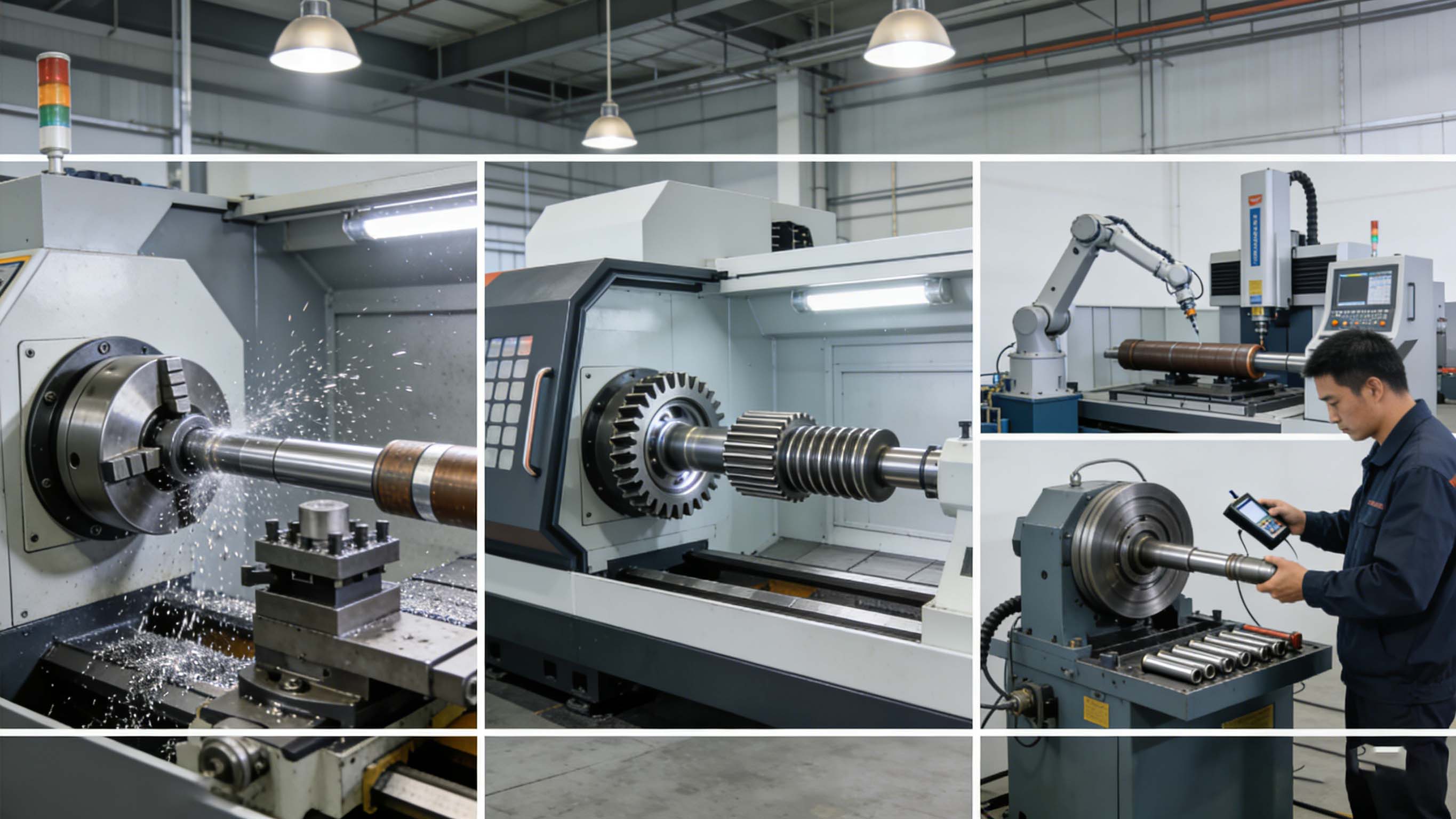

图2：高精度传动轴的诞生，依赖于一条严谨、高效且具备闭环反馈的制造链
使用进口高端车铣复合中心，实现一次装夹完成外圆、端面、钻孔、攻丝、铣槽甚至铣削轮廓的加工，极大减少重复定位误差，保证各特征间的同轴度与垂直度。
配备数控花键铣床、插齿机或使用高刚性动力刀站进行铣削，可加工渐开线花键、矩形花键等多种形式，控制齿形误差、累积误差和对称度。
针对热处理后变形的轴件，拥有高精度外圆磨床、数控磨床等设备，对关键部位进行磨削，修正变形并达到最终的尺寸与粗糙度要求。
配备高精度动平衡机，可根据测试结果，通过铣削或钻孔去重的方式，将传动轴的剩余不平衡量控制在要求的精度等级内。
全过程尺寸监控： 在关键工序后使用精密量具（千分尺、气动量仪）或机床测头进行在机测量，精磨后使用圆度仪、轮廓仪等检测形状误差。
花键综合检测： 使用花键通止规进行快速检验，或使用专用花键测量仪进行齿形、齿向的全参数分析。
动平衡100%检测： 对所有要求动平衡的传动轴进行100%测试与校正，并提供检测报告。
材料与硬度验证： 对每批材料进行化学成分或光谱分析抽查，并对热处理后的零件进行硬度检验，确保材料性能达标。
需求： 为某高性能电驱系统试制轻量化空心传动轴，材料为高强度合金钢。要求减重的同时，保证花键连接强度，并满足极高的动平衡等级（G2.5）。
挑战： 薄壁空心结构加工易变形振动；内孔长径比大，内壁精度与粗糙度要求高；高精度花键在薄壁端加工难度大。
聚诚解决方案：
定制化工艺与工装： 设计专用芯轴和支撑夹具，在车铣复合加工中提供内部支撑，有效抑制薄壁变形和切削振动。
分阶段加工与应力释放： 粗加工后增加去应力退火工序，再进行精加工。精加工采用小切深、高转速、新刀具的策略，确保内孔及外圆光洁度。
花键精密成形： 使用高刚性数控花键铣床，采用分层铣削策略，并实时监测刀具状态，确保薄壁处花键的齿形精度和根部强度。
超精动平衡： 在恒温环境下，使用高精度双面立式动平衡机进行多次迭代校正，最终不平衡量远优于客户要求。
结果： 交付的传动轴试制件重量减轻15%，所有尺寸、花键强度及动平衡指标均通过台架测试，为客户的系统集成提供了关键合格部件。
聚诚精密专注于服务传动轴领域的**高要求试制、小批量生产及替代制造**市场。我们致力于解决高复杂度、高精度传动部件的加工难题：
应对复杂与高精度需求： 我们擅长加工带复合特征、薄壁、空心或高平衡等级要求的传动轴，具备从工艺设计到执行落地的完整能力。
材料与工艺知识库： 积累了从传统合金钢到高性能复合材料传动轴加工的经验，能提供合理的材料与热处理协同方案。
闭环质量保证： 我们不仅加工，更通过全流程的检测数据（尺寸、形位、平衡量）形成闭环，确保每个交付的零件都性能可靠、数据可追溯。
跨领域协同优势： 我们在变速箱齿轮轴、机器人关节轴等精密轴类零件上的制造经验，为传动轴加工带来了更严谨的标准和更宽的工艺视野。
我们理解传动轴在动力总成中的关键作用。聚诚精密愿以我们在精密轴类制造领域的深度技术积累和系统化管理，成为您在高性能传动部件开发与制造中的可靠伙伴。
传动轴的CNC加工，是一项融合了精密机械加工、材料处理与动态测试的系统工程。其价值不仅在于实现设计的几何形状，更在于通过每一道严谨的工序，赋予它平稳传递动力、承受复杂载荷并长期可靠运行的内在品质。从材料选择到最终动平衡校正，每一个环节的精确控制，都是对“传动”这一核心功能的责任承载。选择具备相应技术深度与质量体系的合作伙伴，是实现传动轴设计意图与性能指标的坚实保障。
