差速器是汽车驱动桥的核心部件，其核心功能是在转向时协调左右车轮的转速差，保证车辆平顺过弯。这一精巧的机械功能，依赖于内部锥齿轮组精密的空间啮合与复杂的壳体支撑结构。CNC加工是制造差速器中高精度锥齿轮、复杂壳体及各类轴销的决定性工艺。本文将深入解析差速器关键部件的加工难点、系统性工艺流程，以及如何通过工艺与检测的协同，实现其苛刻的NVH（噪音、振动、粗糙度）与可靠性要求。

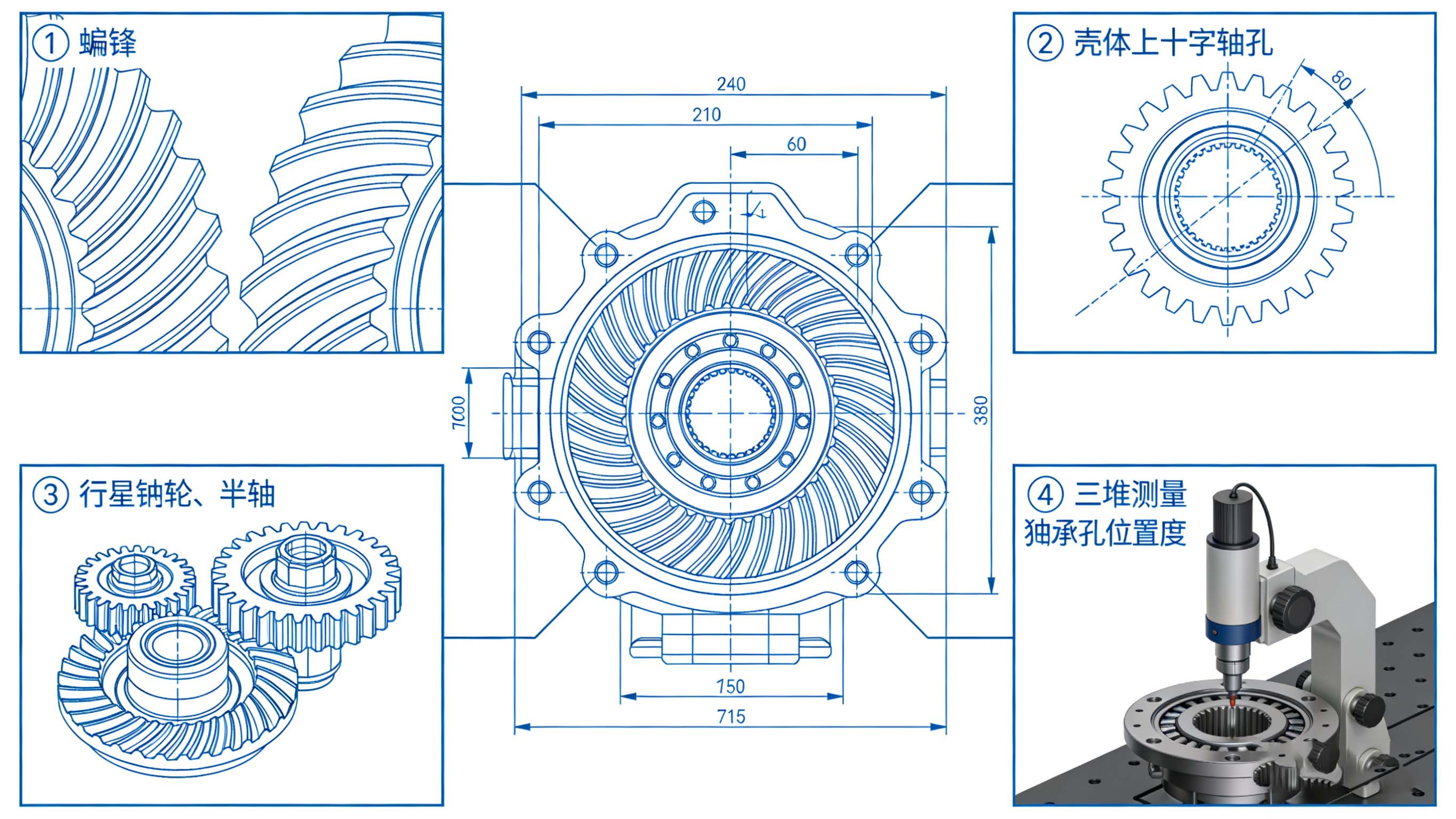

图1：差速器的功能依赖于内部零件精确的空间位置关系和齿轮啮合质量
锥齿轮轴交角： 主减速锥齿轮（盆角齿）与行星齿轮轴的轴交角必须精确，通常为90度，误差直接影响啮合印痕与传动效率。
壳体孔系精度： 差速器壳体上行星齿轮十字轴孔、半轴齿轮轴承孔的位置度、同轴度要求极高，是齿轮正确啮合的基础。
齿形与齿向： 螺旋锥齿轮（格里森制或奥利康制）的复杂曲面需要专用机床和精密计算，齿面精度直接决定噪音和承载能力。
热处理变形控制： 齿轮渗碳淬火后变形不可避免，需要通过预留加工余量、优化热处理工艺及热后精加工（如研齿）来修正。
齿轮和轴销在工作中承受冲击和交变载荷，需采用合金钢材料（如20CrMnTi）并进行渗碳淬火处理，加工过程需为后续热处理预留合理余量并避免应力集中。
核心工艺链： 锻坯→粗车→精车基准→铣齿（在专用铣齿机上）→热处理（渗碳淬火）→热后精加工（磨削或研齿）。
加工难点： 复杂齿面的数学模型与机床调整；热处理变形预测与控制；成对齿轮的选配与啮合调整。
关键设备： 格里森或奥利康制式数控铣齿机、齿轮测量中心、研齿机。
核心特征： 多为铸铁或铝合金铸件，结构复杂，内含多个轴承座孔、行星齿轮轴孔及安装法兰。
加工挑战： 保证多个轴承孔系的同轴度与位置度；复杂内腔的加工与清根；密封面的平面度与粗糙度控制。
关键工艺： 使用卧式加工中心（HMC）或多轴加工中心，在一次或少数几次装夹中完成多面加工，减少基准转换误差。对于行星齿轮轴孔这类具有空间角度的特征，四轴cnc加工能力尤为关键。
行星/半轴齿轮： 为直齿锥齿轮或特殊齿形，工艺类似锥齿轮但稍简，需保证齿面精度及内花键/孔精度。
十字轴： 核心在于多个轴颈的等高性、对称性及表面硬度，通常采用车铣复合加工后渗碳淬火，再精磨轴颈。

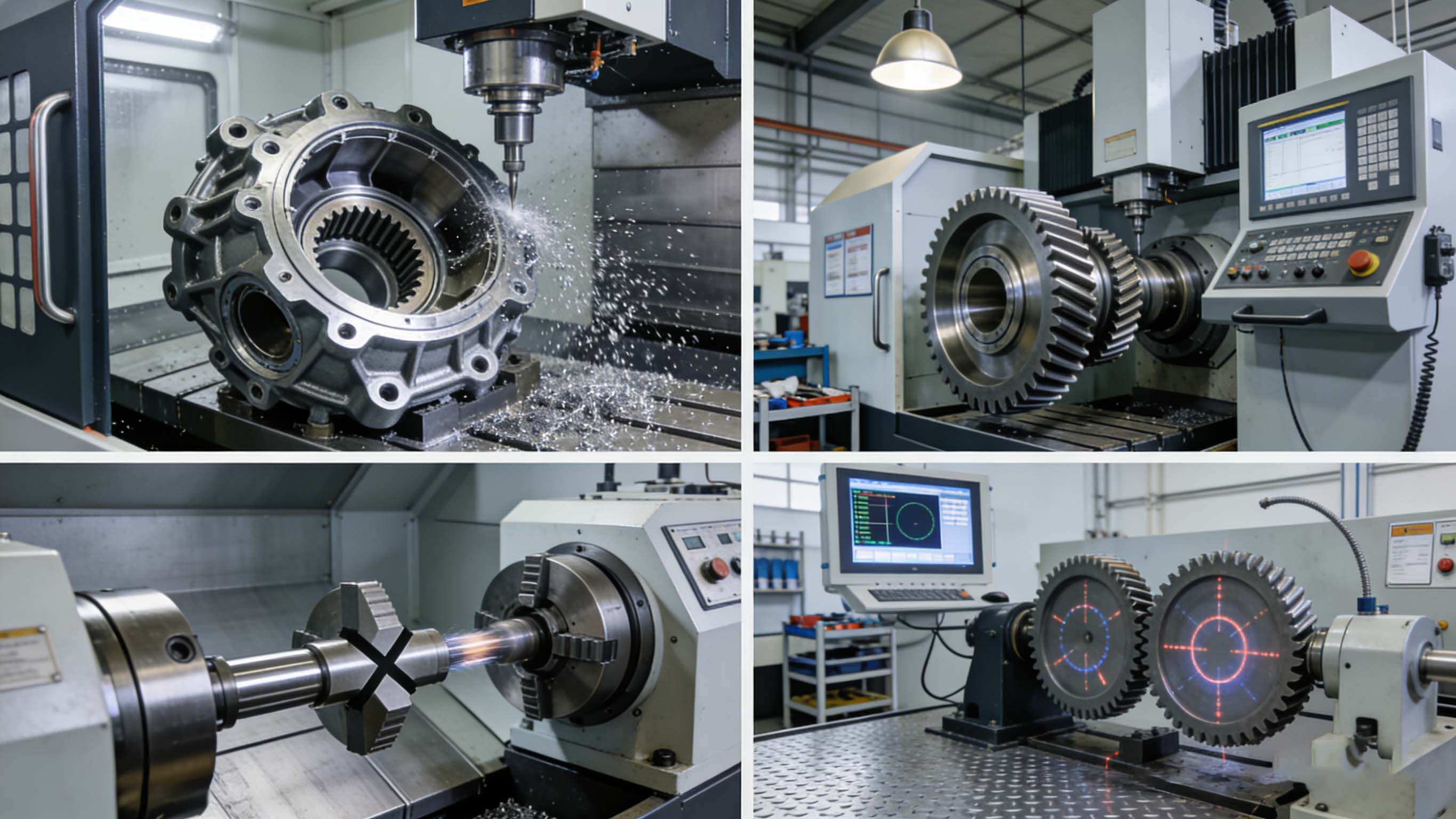

图2：差速器部件的精密制造，是多种高等级加工与检测能力集成的成果
拥有带转台的卧式或立式多轴加工中心，可高效、高精度地完成差速器壳体各个面上特征（孔、面、腔）的加工，尤其擅长处理有空间角度要求的孔系，确保齿轮系统的安装基础精确可靠。
虽不直接拥有大型铣齿机，但深谙锥齿轮的工艺路线与质量控制要点，能与专业齿轮厂协作，通过精密的前序车削加工、合理的预留量设计及最终配对检测，确保齿轮部件的最终性能。
对于十字轴、各类销轴等零件，具备从车铣复合加工到热处理后精密磨削的完整能力，保证其尺寸精度、形位公差和表面耐磨性。
配备三坐标测量机、圆度仪、粗糙度仪等，可对壳体进行全尺寸检测。对于齿轮部件，能进行基本的尺寸检查，并理解啮合接触斑点的概念，协助进行成品的功能验证。
过程质量控制： 在壳体加工的关键工序后，使用机床测头或专用检具进行在机或线下检测，及时修正偏差。
齿轮副的接触斑点检验： 在装配调试阶段，通过涂色法检查锥齿轮副的啮合接触区域（斑点），其位置、大小和形状是判断齿轮加工与安装质量的核心依据。
清洁度与密封测试： 对壳体进行高压清洗，控制内部残留物；对总成或壳体部件进行气密性测试，确保无渗漏风险。
材料与硬度验证： 对关键零件进行材料光谱分析及表面/芯部硬度检测，确保材料与热处理性能符合设计要求。
需求： 为某特种车辆项目研发新型轻量化差速器总成，负责其铝合金壳体的CNC试制与小批量生产。壳体需集成传感器安装座，且轴承孔位精度要求高于普通标准。
挑战： 壳体为薄壁复杂铸铝件，加工易变形；多个轴承孔有严格的同轴度与位置度要求；传感器安装座有特定的角度和位置要求。
聚诚解决方案：
工艺仿真与专用夹具设计： 加工前进行切削仿真，优化装夹点与支撑方案。设计专用液压夹具，实现均匀夹持与快速定位，较大程度抑制薄壁变形。
多轴协同精密加工： 使用五轴加工中心，通过一次装夹完成壳体两端轴承孔、法兰面及侧面传感器座的加工，确保所有特征之间的空间位置关系。对于行星齿轮轴孔，充分利用多轴联动能力保证角度精度。
在线测量与补偿加工： 在半精加工后，引入在机测量，检测关键尺寸的变形情况，并根据测量数据对精加工刀路进行微调补偿。
全尺寸数据化报告： 交付时，不仅提供实物，还附上由三坐标测量机生成的详细检测报告，对每一个关键尺寸和形位公差进行数据化呈现。
结果： 交付的壳体完全满足设计指标，变形量受控，为客户的轻量化差速器总成开发与测试提供了合格的硬件基础。
在差速器及传动系统领域，聚诚精密定位于**高复杂度、高精度壳体及轴类零件的研发试制与中小批量制造专家**。我们的核心价值在于：
解决复杂结构制造难题： 我们擅长加工像差速器壳体这样具有复杂内腔、薄壁和多角度孔系的箱体零件，具备从工艺设计、夹具开发到精密加工的全链条能力。
对传动系统的深度理解： 我们不仅加工单个零件，更理解其在总成中的功能和配合要求，能从制造端为设计提供可行性反馈，并确保零件满足最终的装配与性能目标。
严格的全流程数据管控： 我们推行基于数据的质量管理，确保从毛坯到成品的每一个关键参数都可测量、可追溯、可控制，为客户提供确凿的质量证据。
跨部件工艺协同： 我们在变速箱壳体、发动机部件等复杂零件上的制造经验，为差速器制造带来了更严谨的工艺标准和更宽的解决方案视野。
我们深知差速器在车辆操控性与可靠性中的关键作用。聚诚精密愿以我们在精密复杂部件制造领域的系统能力，成为您在传动技术创新道路上的可靠制造伙伴。
差速器的CNC加工，是对制造者空间几何理解能力、多轴精密加工能力及系统性工艺规划能力的综合考验。其核心在于，不仅要实现单个零件的图纸精度，更要确保所有零件在组装后能构成一个和谐、高效、可靠的动态啮合系统。从壳体的每一个基准孔，到齿轮的每一个啮合齿面，精度的累积最终转化为驾驶的平顺与静谧。选择具备相应工程深度与质量体系的合作伙伴，是实现这一复杂总成卓越性能的重要基石。
