电池托盘（或称电池包下壳体）是新能源汽车动力电池系统的核心结构件与安全基体。它不仅是承载数百公斤电芯模组的“底座”，更是集成了热管理、防撞、密封及整车安装连接功能的关键部件。CNC加工是实现这种大型、薄壁、多功能一体化铝合金构件高精度制造的核心手段。其加工质量直接关乎电池包的能量密度、安全性、寿命及整车续航。本文将深入剖析电池托盘的设计特征、系统性加工挑战以及实现其苛刻性能指标的精密制造方案。
图1：电池托盘是一个典型的多功能集成结构，其制造必须满足从机械安全到热管理的多重物理边界条件
功能需求： 在碰撞中保护电芯，需满足严格的挤压、侧碰等国标要求。同时，为提升续航，必须轻量化。
制造挑战： 通常采用铝合金型材拼接或大型压铸件，需在加工中保持其整体刚性。复杂的多腔体、加强筋结构对加工可达性、刀具选择和变形控制提出高要求。
功能需求： 与上盖配合，必须达到IP67/IP68甚至IP6K9K的防尘防水等级，确保电池包在全生命周期内的密封安全。
制造挑战： 要求托盘顶部法兰密封面具有极高的平面度（通常≤0.1mm/m²）、一致的表面粗糙度及准确的密封胶槽/密封垫槽尺寸。这对大型工件的加工稳定性是巨大考验。
电池托盘常集成液冷板功能，内部有复杂的三维冷却流道。流道的加工质量（尺寸、光洁度、清洁度）直接影响冷却液的流量、压降及换热效率，并需100%通过压力测试，杜绝泄漏风险。
核心特征： 长度可达2米以上的连续密封平面，是保证电池包气密性的生命线。
加工难点： 控制大型铝合金件在加工中的热变形和应力变形；保证全长范围内的平面度与直线度；实现高效、无接刀痕的表面铣削。
关键工艺： 必须使用高刚性、高动态精度的龙门加工中心。采用专用面铣刀，配合科学的走刀路径、冷却策略和在机测量补偿技术。在研发阶段，制造cnc样件以验证工艺方案至关重要。
核心特征： 集成于托盘内部的冷却液通道，通常截面小、路径长、存在多个进出口和交叉连通。
加工要点： 需使用加长刀具进行深腔铣削，解决排屑、冷却和刀具振颤问题。交叉孔的精确对位是难点。加工后必须进行彻底的去毛刺和高洁净度清洗。
特种工艺： 广泛采用五轴联动加工以优化刀具姿态，并结合枪钻等工艺完成深孔部分。
安装孔系： 用于连接模组、BMS、高压接口等，数量多，位置度要求高。需要高效的钻孔、攻丝策略和高精度定位。
焊接坡口： 对于型材拼接托盘，CNC需为后续机器人焊接提供高一致性的坡口（如V型、K型），其角度、钝边尺寸直接影响焊缝强度和密封性。

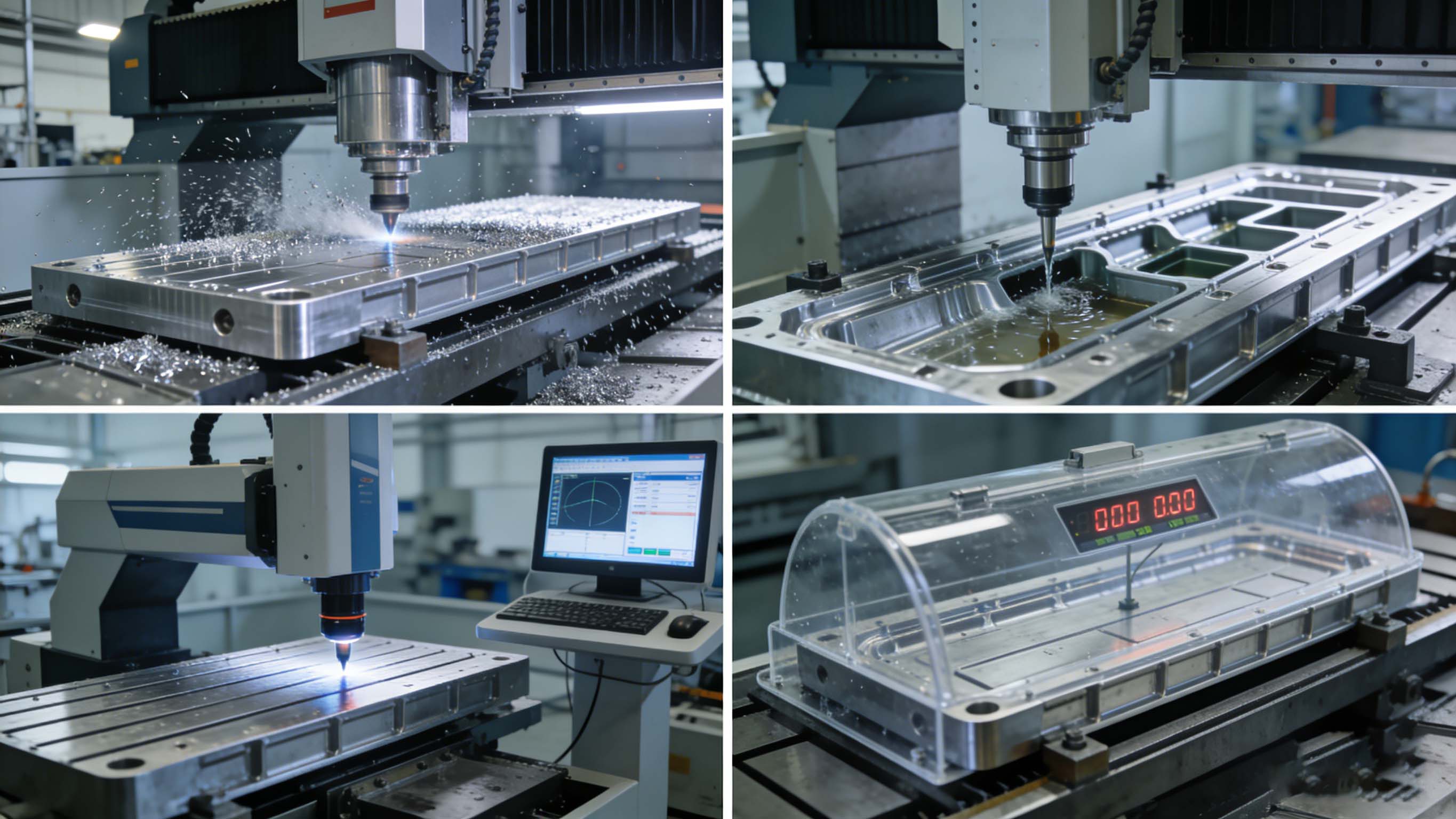

图2：电池托盘的可靠制造，依赖于从重型精密加工到功能性全检的完整能力链条
配备大行程、高刚性五轴龙门加工中心，具备加工长度超2米、宽度超1.5米大型构件的稳定能力。机床的热稳定性、动态精度和在机测量系统是保证大型平面精度的基础。
形成从“有限元仿真预测 → 专用柔性/真空工装设计 → 低应力切削参数库 → 对称分层加工工艺 → 实时在机补偿”的全套变形控制解决方案，有效抑制加工变形，保证最终精度。
拥有深孔钻铣系统、微径铣刀及高压内冷技术，可完成复杂异形流道的精密加工。配套全自动超声波清洗线、高压喷淋和干燥设备，确保流道内部及工件整体的颗粒物清洁度达到汽车行业高端标准。
集成大型移动式三坐标、激光跟踪仪进行全尺寸检测；使用高精度平尺、电子水平仪检测平面度；配备大容积气密性测试舱、流量测试仪，对密封性能和冷却功能进行100%验证。
密封面全参数数字化检测： 使用激光平面扫描仪或高密度点采样的三坐标，生成密封面的全幅面平面度云图，并进行粗糙度抽样检测，数据化呈现质量状态。
气密性（泄漏测试）100%全检： 每个托盘必须在专用测试工位进行氦气或空气泄漏测试，确保其满足IP等级要求，这是交付前的红线。
冷却流道压力与流量测试： 对集成液冷功能的托盘，进行规定压力下的保压测试和流量测试，验证流道无泄漏且流通能力符合设计预期。
清洁度权威认证： 建立洁净室级别的最终清洁与包装区，并可提供第三方清洁度检测报告，证明内部颗粒物残留满足严苛的电池包装配要求。
需求： 为某电池厂商的新一代CTP技术平台开发并试制铝合金电池托盘样件。该托盘采用一体式设计，取消模组，直接承载大电芯，对托盘的上平面平面度、电芯安装位精度及底部防撞结构要求极高。
挑战： 托盘尺寸大、腔体多，整体刚性弱，加工变形风险巨大；需要加工数千个用于粘接电芯的精密定位槽/孔；底部防撞结构复杂，加工可达性差。
聚诚解决方案：
DFM协同与工艺仿真前置： 深度参与客户设计评审，从可制造性角度提出加强筋布局、刀具可达性等优化建议。加工前，使用软件进行全工序切削变形仿真，提前预测风险点。
定制化“零变形”工装系统： 设计并制造了一套集成了液压支撑、多点真空吸附的复合工装，在加工过程中根据仿真结果动态调整支撑点，主动对抗变形趋势。
高精度多轴复合加工策略： 采用五轴龙门加工中心，优化刀具路径，使切削力尽可能对称和均衡。对数千个电芯定位特征，开发专用刀具和高效程序模块，在保证精度的前提下大幅提升效率。
全程数据化检测与迭代： 每道关键工序后均进行在机或离线测量，并将变形数据反馈给工艺团队，用于优化下一件或下一批次的加工程序，形成“加工-测量-补偿”的闭环。
结果： 成功交付的样件平面度、所有定位特征精度均完全满足设计要求，远超客户预期。该样件顺利通过了客户严格的电池包总成测试，为CTP技术的快速落地提供了可靠的硬件验证基础。
在新能源汽车大型结构件领域，聚诚精密定位于**服务前沿技术样件开发、小批量试制及高难度量产件制造**。我们的核心价值在于解决从“创新设计”到“可靠产品”转化过程中的核心制造瓶颈：
复杂大型构件工程化专家： 我们擅长将轻量化、多功能的创新设计转化为可稳定制造的工艺方案，尤其在控制大型薄壁件变形方面拥有独到的技术和经验积累。
从样件到量产的全周期伙伴： 我们不仅提供高质量的样件，更注重在样件阶段积累工艺数据、验证产线逻辑、优化效率，为客户的快速量产铺平道路，实现从“样品”到“产品”的无缝衔接。
功能与质量的双重保证者： 我们深刻理解电池托盘密封、热管理、安全防护等功能性要求，并将这些要求贯穿于制造与检测的全过程，确保交付的不仅是零件，更是合格的功能模块。
跨系统制造经验融合： 我们在电驱总成壳体、大型底盘结构件上的制造经验，为电池托盘带来了在精度控制、批量一致性和质量体系上的高阶标准。
我们深知电池托盘在新能源汽车安全与性能中的基石地位。聚诚精密愿以我们在大型复杂构件精密制造领域的系统性工程能力，成为您在电池技术创新与产业化道路上坚实的制造后盾。
电池托盘CNC加工，是现代工业将轻量化设计、多功能集成与大规模精密制造相结合的代表性领域。它要求制造者不仅具备驾驭大型精密装备的能力，更需拥有对材料力学、传热学及质量控制体系的深刻理解。从保障全车安全的平整密封面，到决定电池寿命与快充性能的精密流道，每一处细节的完美实现，都是对“制造即保障”理念的践行。选择一家兼具工程前瞻性、工艺深度与质量承诺的合作伙伴，是在瞬息万变的新能源赛道中，构建产品核心竞争力的关键一环。
