电池Pack箱体是新能源汽车动力电池系统的“骨骼”与“皮肤”，它不仅承载着数百公斤的电芯模组，更需在碰撞、振动、温度变化等极端工况下，为电芯提供密封、散热与安全防护。CNC加工作为实现这种大型、薄壁、多功能一体化铝合金构件高精度制造的核心工艺，其加工质量直接决定了电池包的能量密度、安全性与使用寿命。本文将深入剖析Pack箱体的设计特征、系统性加工挑战以及实现其苛刻性能指标的精密制造方案。

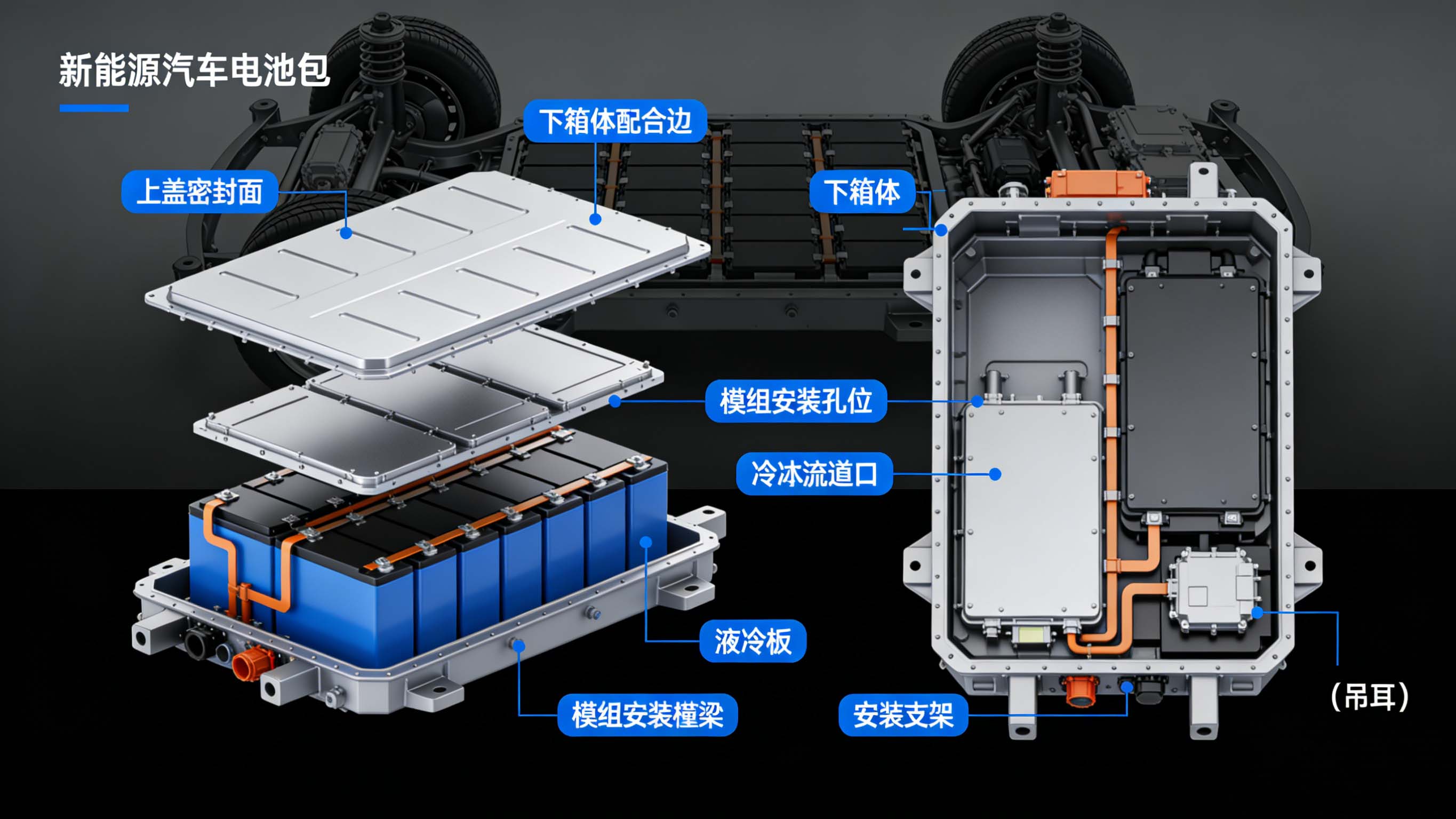

图1：Pack箱体由上下壳体组成，承担着机械承载、密封防护与热管理的多重使命
上盖： 主要起密封防护作用，通常采用钢板冲压、铝合金冲压或复合材料模压成型。对加工而言，上盖的密封翻边平面度及螺栓孔位置度是关键。
下箱体（托盘）： 核心承载结构，多为铝合金型材拼焊或大型一体压铸件，集成模组安装梁、冷却流道、侧防撞结构等。
IP等级： 电池包需达到IP67甚至IP6K9K防尘防水等级，要求上盖与下箱体配合面具有极高的平面度（通常≤0.1mm/m²）。
密封设计： 密封槽或密封面需要为发泡密封条提供均匀的压缩比（30%-60%），确保长期密封可靠性。
现代Pack箱体常集成液冷板或内部冷却流道，通过CNC加工出复杂的循环通道，实现电池工作温度的有效控制。流道的加工质量直接决定冷却液的流量、压降及换热效率。
核心特征： 上盖翻边或下箱体法兰面，长度可达2米以上，是保证气密性的生命线。
加工难点： 控制大型铝合金薄壁件在加工中的热变形和应力变形；保证全长范围内的平面度与直线度；实现高效、无接刀痕的面铣削。
关键工艺： 必须使用高刚性龙门加工中心，配合专用真空吸盘或柔性夹具，采用“粗加工-去应力-半精加工-精加工”的严谨工艺流程。
核心特征： 集成于下箱体内的循环通道，通常截面小、路径长，存在多个进出口和交叉连通[citation:7]。
加工要点： 需使用加长刀具进行深腔铣削，解决排屑、冷却和刀具振颤问题。交叉孔必须精确对位，加工后需进行彻底的去毛刺和高洁净度清洗。
特种工艺： 采用五轴联动加工优化刀具姿态，结合枪钻系统完成深孔部分。在新能源汽车零部件制造领域，此类精密加工技术正是专业的汽车配件加工能力的重要体现。
功能： 用于固定电芯模组、BMS、高压连接器等，数量众多，位置度要求高[citation:10]。
加工要点： 需要高效的钻孔、攻丝策略和高精度定位。螺纹孔的质量直接影响装配效率与可靠性，必须防止攻丝烂牙。

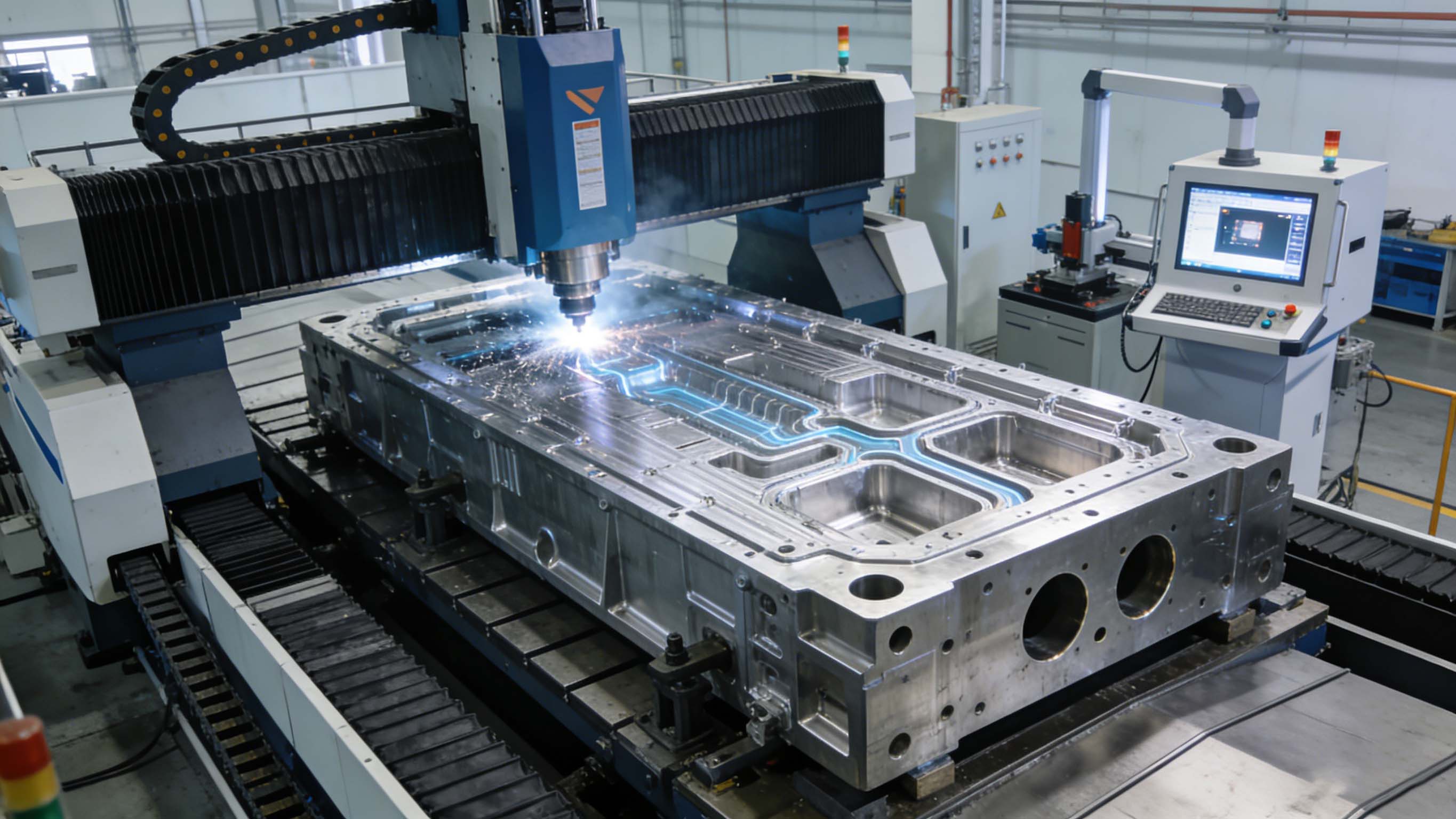

图2：Pack箱体的高可靠性制造，依赖于从精密加工到功能验证的完整能力链条
配备大行程、高刚性龙门加工中心，具备加工长度超2.5米、宽度超1.5米大型箱体的稳定能力。机床的热稳定性、动态精度和在机测量系统是保证大型平面精度的基础。
形成从“有限元仿真预测 → 专用真空/柔性工装设计 → 低应力切削参数库 → 对称分层加工工艺 → 实时在机补偿”的全套变形控制解决方案，有效抑制加工变形，保证最终精度。
拥有深孔钻铣系统、微径铣刀及高压内冷技术，可完成复杂异形流道的精密加工。配套全自动超声波清洗线，确保流道内部清洁度达到汽车行业头部标准。
集成大型三坐标测量机、激光跟踪仪进行全尺寸检测；配备大容积气密性测试舱、流量测试仪，对密封性能和冷却功能进行100%验证，确保每件产品满足IP等级要求。
气密性（泄漏测试）100%全检： 每个箱体必须在专用测试工位进行氦气或空气泄漏测试，通常充入15-30kPa压缩空气，保压后压降需≤5%，确保满足IP防护等级。
密封面数字化检测： 使用激光平面扫描仪或高精度三坐标生成密封面的全幅面平面度云图，数据化呈现质量状态。
清洁度控制： 建立洁净室级别的最终清洁与包装区，对冷却流道进行内窥镜检查，确保内部无切屑残留。
尺寸链综合验证： 测量模组安装孔、吊耳、高压接口的空间位置关系，确保后续总装时与底盘、电芯模组精确对位。
需求： 为某电池厂商的CTP（Cell to Pack）技术平台开发铝合金下箱体样件。该箱体取消模组，直接承载大电芯，对平面度、电芯安装位精度及底部防撞结构要求极高。
挑战： 箱体尺寸达2.2m×1.5m，壁厚不均，整体刚性弱，加工变形风险极大；需要加工数百个用于粘接电芯的精密定位特征；内部冷却流道复杂，可达性差。
聚诚解决方案：
DFM协同与工艺仿真前置： 从可制造性角度提出加强筋布局优化建议。加工前使用软件进行全工序切削变形仿真，提前预测风险点。
定制化“零变形”工装系统： 设计集成了多点真空吸附与液压支撑的复合工装，根据仿真结果动态调整支撑点，主动对抗变形趋势。
多轴复合加工策略： 采用五轴龙门加工中心，优化刀具路径使切削力对称均衡。对数百个电芯定位特征，开发专用刀具和高效程序模块，在保证精度前提下提升效率。
全程数据化检测与迭代： 每道关键工序后进行在机或离线测量，将变形数据反馈给工艺团队优化程序，形成“加工-测量-补偿”闭环。
结果： 成功交付的样件平面度、所有定位特征精度均满足设计要求，顺利通过客户严格的电池包总成测试，为CTP技术快速落地提供了可靠的硬件验证基础。
在新能源汽车大型结构件领域，聚诚精密定位于**服务前沿技术样件开发、小批量试制及高难度量产件制造**。我们的核心价值在于解决从“创新设计”到“可靠产品”转化过程中的核心制造瓶颈：
复杂大型构件工程化专家： 擅长将轻量化、多功能的创新设计转化为可稳定制造的工艺方案，尤其在控制大型薄壁件变形方面拥有独到技术和经验积累。
从样件到量产的全周期伙伴： 不仅提供高质量样件，更注重在样件阶段积累工艺数据、验证产线逻辑，为客户快速量产铺平道路。
功能与质量的双重保证者： 深刻理解Pack箱体密封、热管理、安全防护等功能性要求，并将这些要求贯穿制造与检测全过程。
跨系统制造经验融合： 在电驱总成壳体、电池托盘等大型结构件上的制造经验，为Pack箱体带来了精度控制与质量体系的高阶标准。
我们深知Pack箱体在新能源汽车安全与性能中的基石地位。聚诚精密愿以我们在大型复杂构件精密制造领域的系统性工程能力，成为您在电池技术创新与产业化道路上坚实的制造后盾。
电池Pack箱体的CNC加工，是现代工业将轻量化、多功能集成与大规模精密制造相结合的典型代表。它要求制造者不仅具备驾驭大型精密装备的能力，更需拥有对材料力学、传热学及质量控制体系的深刻理解。从保障全车安全的平整密封面，到决定电池寿命与快充性能的精密流道，每一处细节的完美实现，都是对“制造即保障”理念的践行。选择一家兼具工程前瞻性、工艺深度与质量承诺的合作伙伴，是在瞬息万变的新能源赛道中构建产品核心竞争力的关键一环。
